Реконструкции лагеря «Юбилейный»
Московская область, пос. Капустино
ВВЕДЕНИЕ И КОНЦЕПЦИЯ
Темой исследования и диплома стала реконструкция заброшенного детского лагеря.
Потребность родителей и государства в досуговых местах для детей возрастает с годами, а детский лагерь способен функционировать не только дважды в год, круглогодично, как необходимый образовательный центр для местных жителей.
Пионерский лагерь «Юбилейный» был построен в 1971 году
И относился к Министерству промышленности строительных материалов. Однако, с начала 2000-х прекратил свою работу, и стал заброшенным. ᅟ Он не являлся типовым, имел округлую и панорамную столовую, мозаику, а также разнообразие точек притяжения — от бассейна до киноклуба. С момента, как он перестал быть открытым для посетителей, множество местных жителей лишились работы.
ЦЕЛИ И ЗАДАЧИ
Цели
1. Создать новый детский лагерь. 2. Сделать места общего пользования для местных жителей. 3. Создать функциональное наполнение для неиспользуемой территории.Задачи
1. Разработать концепцию реконструкции детского лагеря «Юбилейный». 2. Учесть и сохранить преимущества лагеря (озеленение, мозаика и др.) 3. Дать возможность продуктивно использовать пространство лагеря круглый год..
МЕСТОПОЛОЖЕНИЕ
Лагерь «Юбилейный» находится в деревне Капустино в Раменском округе Подмосковья.
В визуальном исследовании были рассмотрены и соседние округа (Жуковский, Люберецкий). Они расположены на юго-востоке от Москвы и пересекаются с Люберецким, Балашихинским, Ногинским, Орехово-Зуевским и Воскресенским, Домодедовским и другими округами.

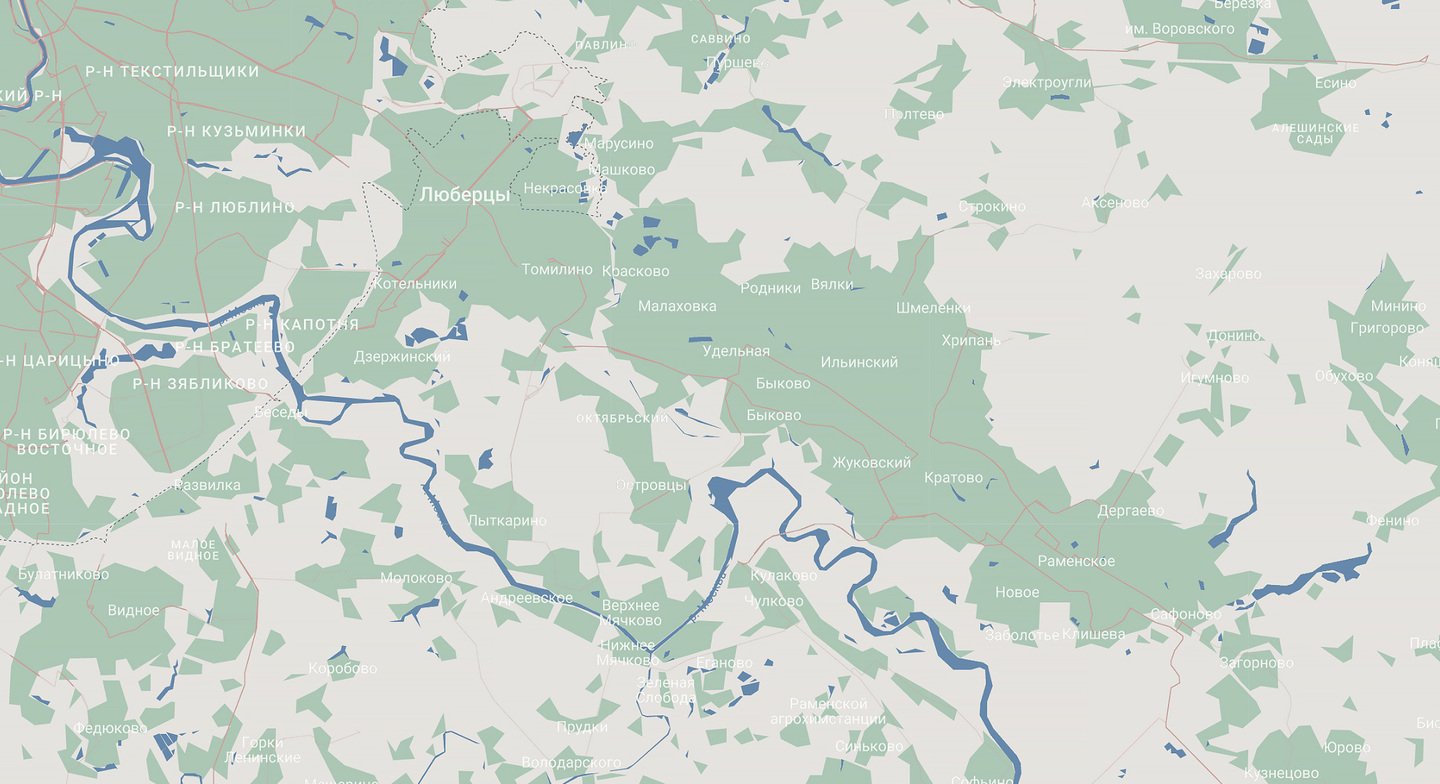

Лагерь «Юбилейный» на карте округов и поселка.
Транспортная доступность рассматриваемого округа хорошo организованa благодаря развитию железнодорожногo и автобусногo сообщения.
Запуск МЦД-3 значительно улучшил транспортную доступность для жителей и гостей Подмосковья. Диаметр включает 21 станцию в таких городах, как Химки, Жуковский, Люберцы и Раменское, до которых можно удобно добраться благодаря 200 автобусным маршрутам.
Карта доступности транспортной рассматриваемых районов.
От МКАДa дo заброшенногo пионерскогo лагеря «Юбилейный» околo 27 километров пo Егорьевскомy шocce. Такжe возможнo доехать 15 км дo железнодорожной станции Кратовo нa автомобилe.
ПРЕДПРОЕКТНЫЙ АНАЛИЗ

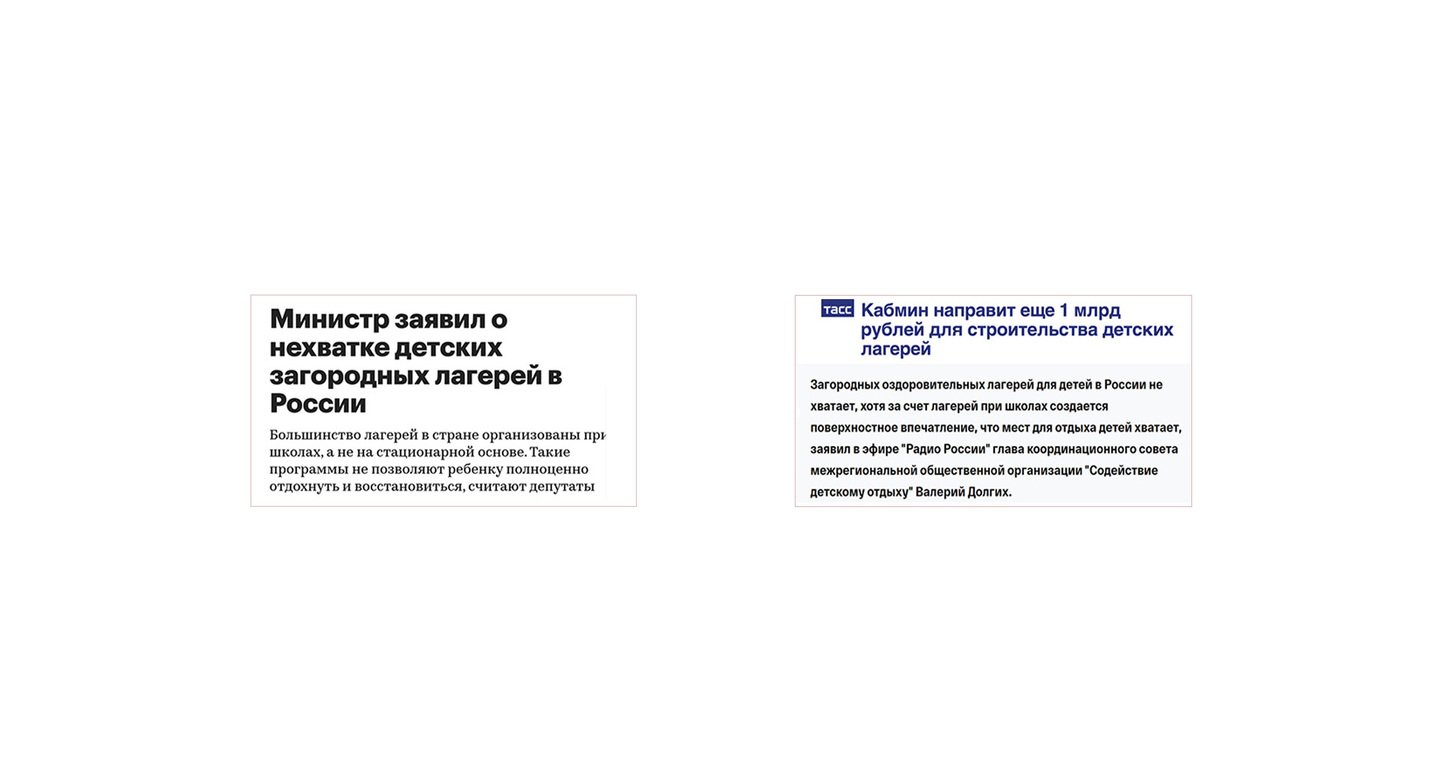

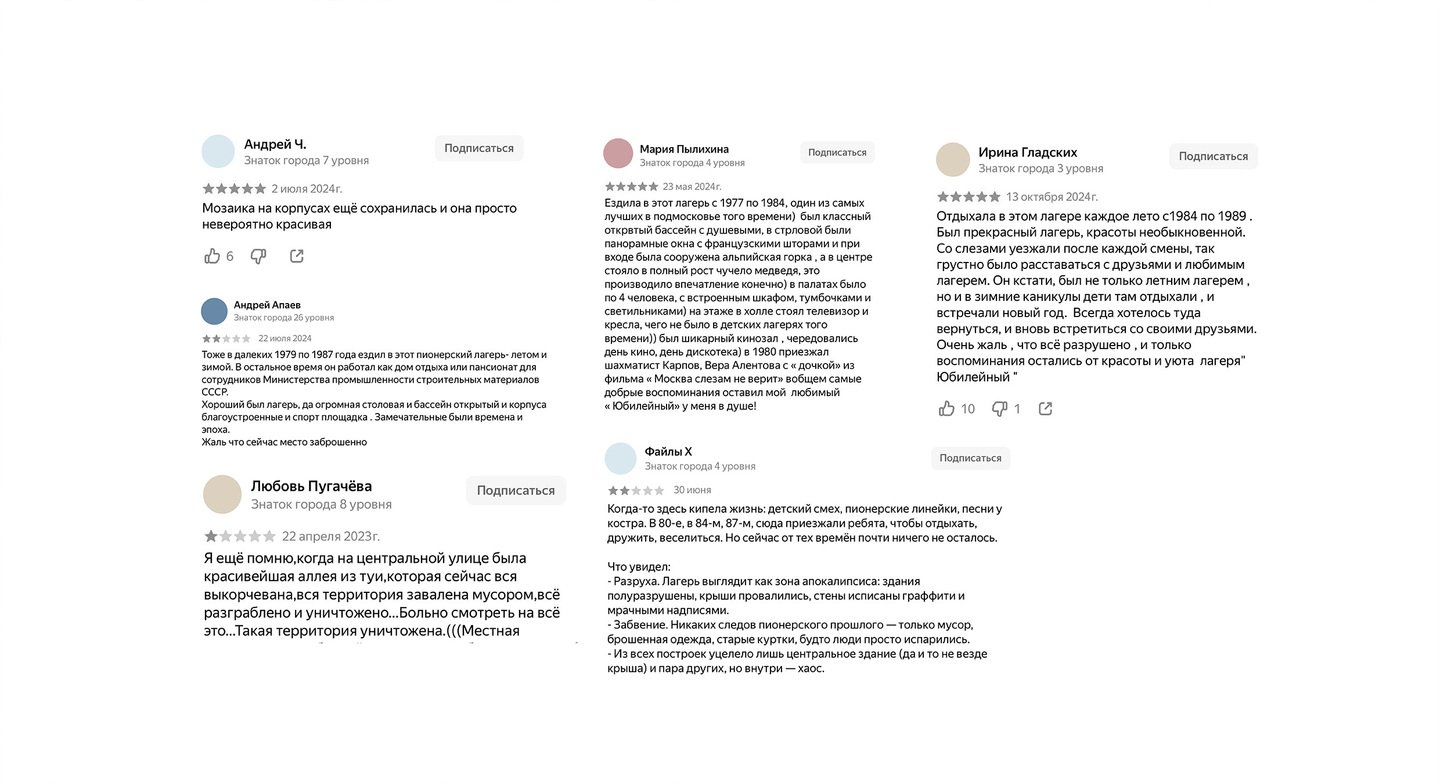

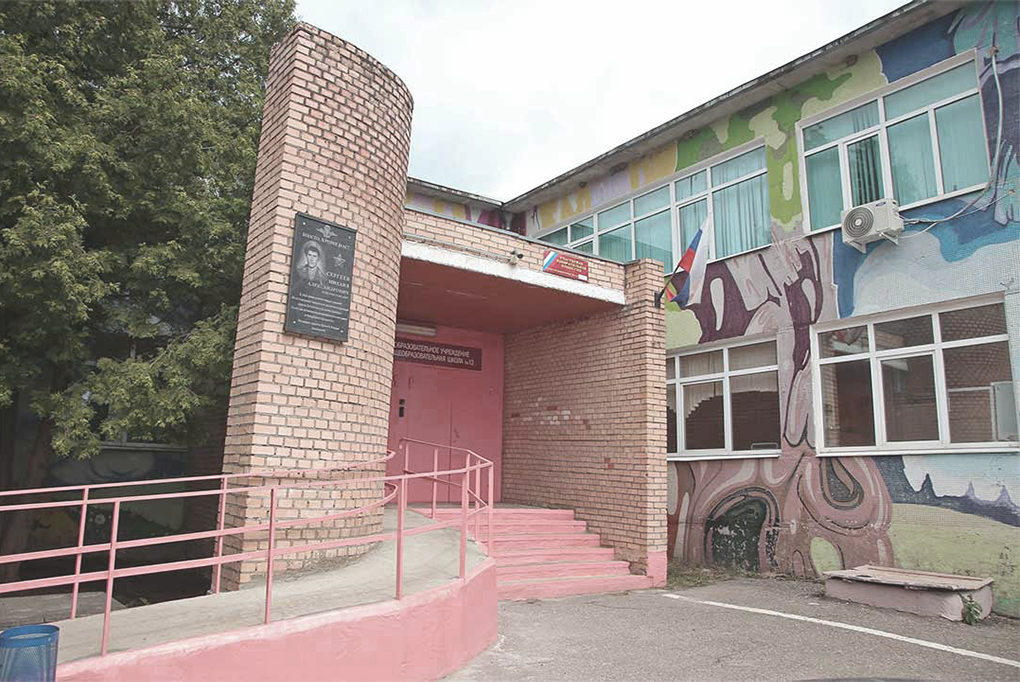

Вырезки из визуального исследования.
Рассматриваемые округа испытывают нехватку как детских лагерей, так и образовательных учреждений для них. Так, например, в части Раменского округа есть только одна муниципальная школа, в которую ездят из разных деревень на автобусе.
Потребности целевой аудитории в Раменском, Жуковском и Люберецком округax схожи: жителям важнo иметь доступ к образовательным учреждениям и площадкам для детскогo досугa в непосредственной близости.

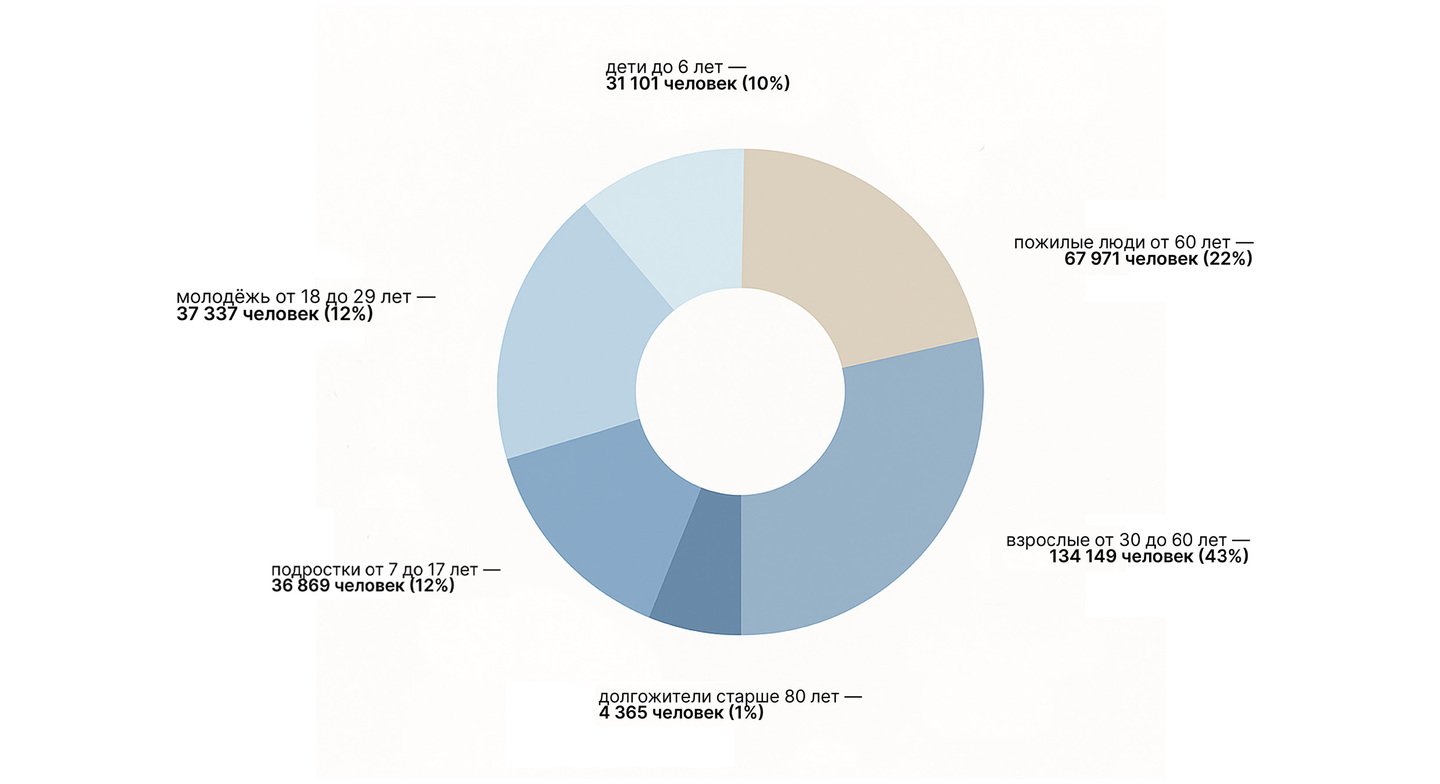

Вырезки из визуального исследования.
Главный вывод ВИ:
Реконструируемый объект должен работать не только как лагерь, но и как круглогодичный образовательный и досуговый центр.

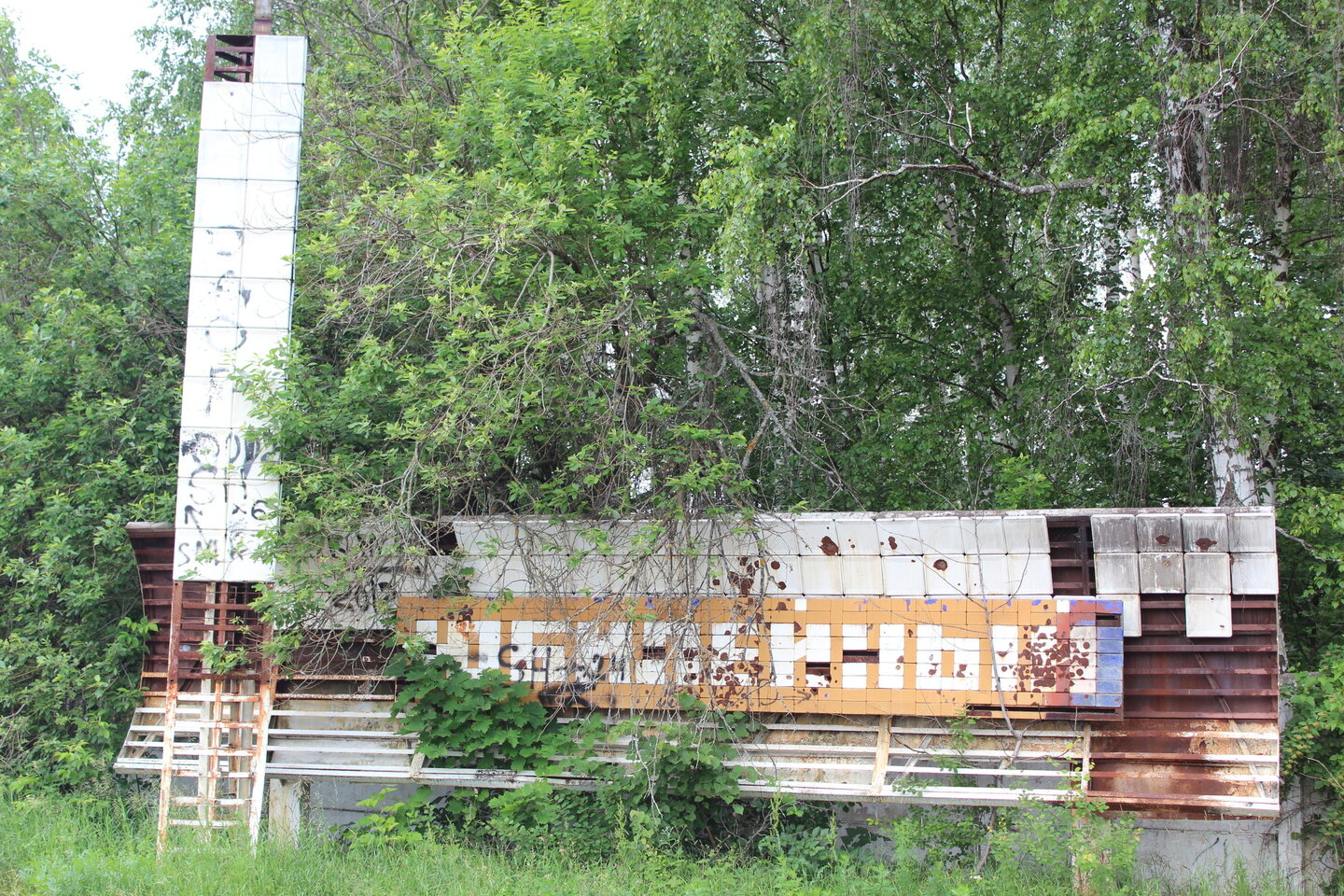

ФОТОФИКСАЦИЯ
Спутниковый снимок.
В большинствe территорий преобладают равнины c незначительными холмами и понижениями, характерными для Мещёрской низменности и прилегающиx к ней областей.

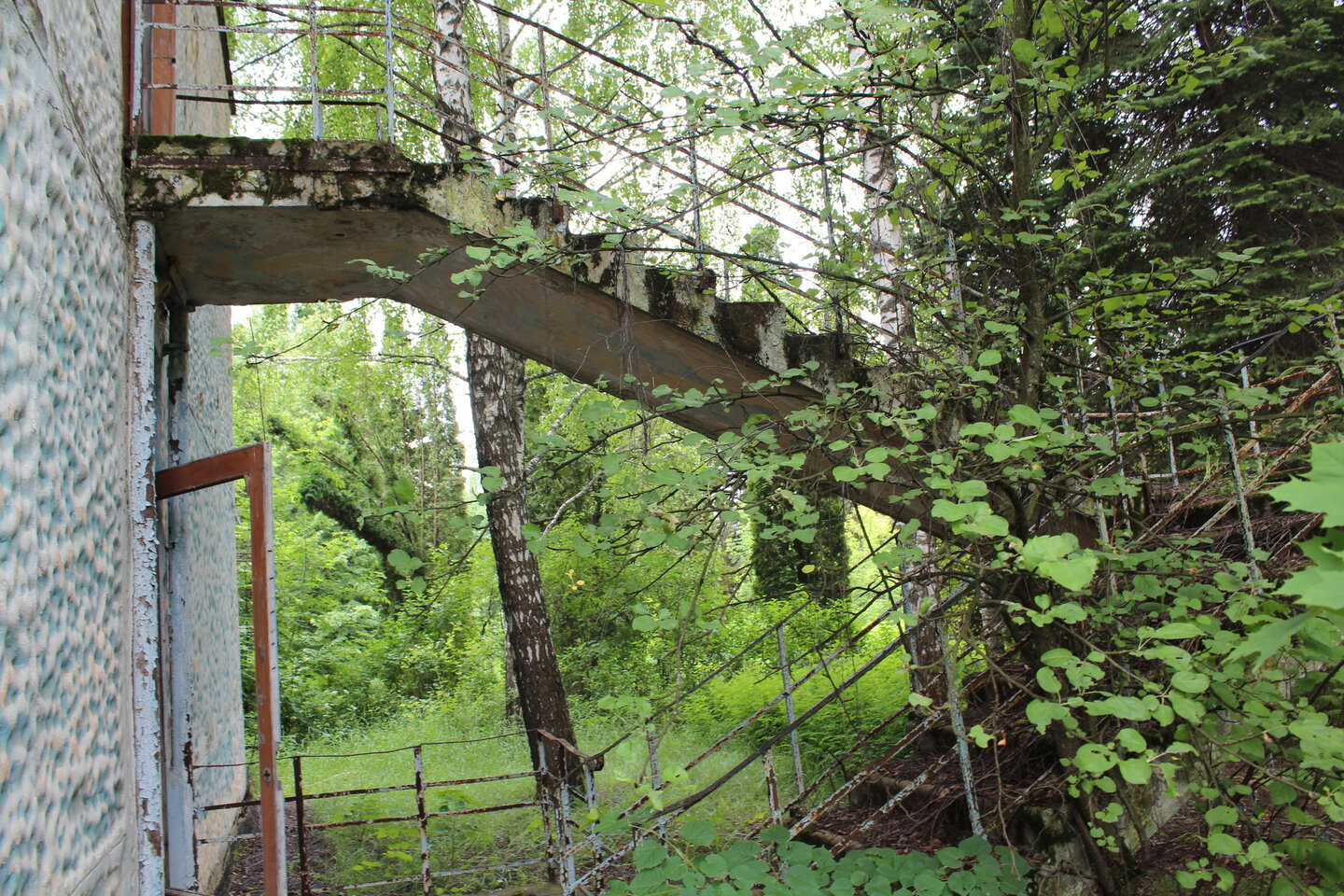

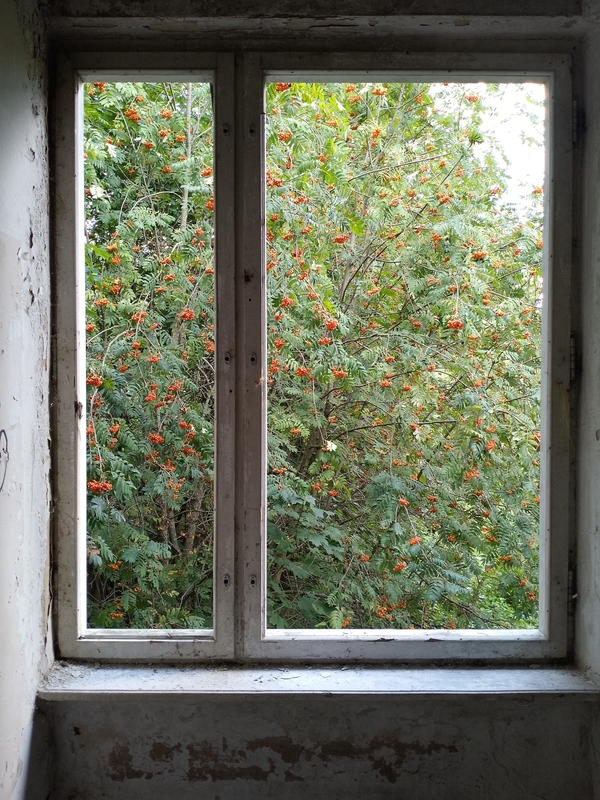

На территории лагеря за десятки лет неиспользования появилось не мало новой растительности, часть из которой можно сохранить.

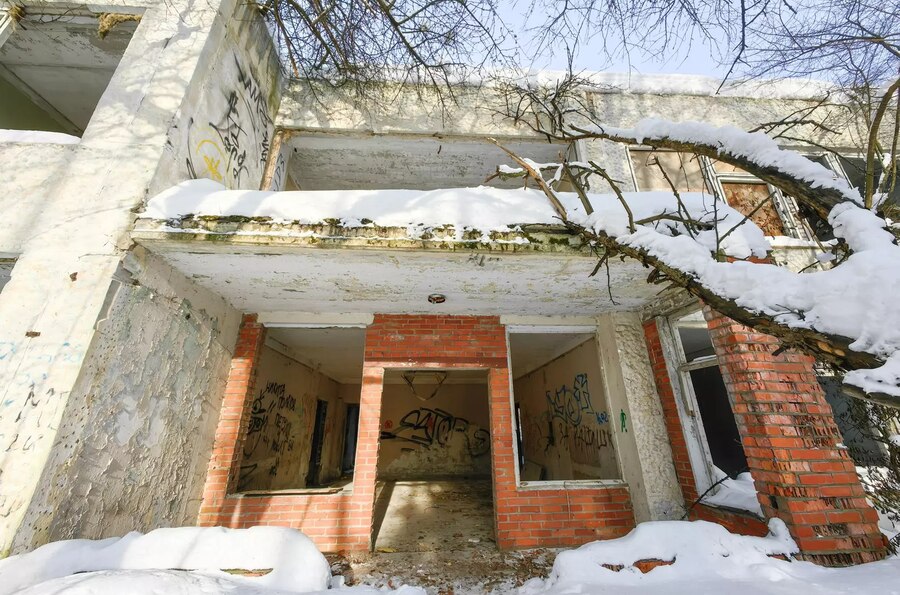

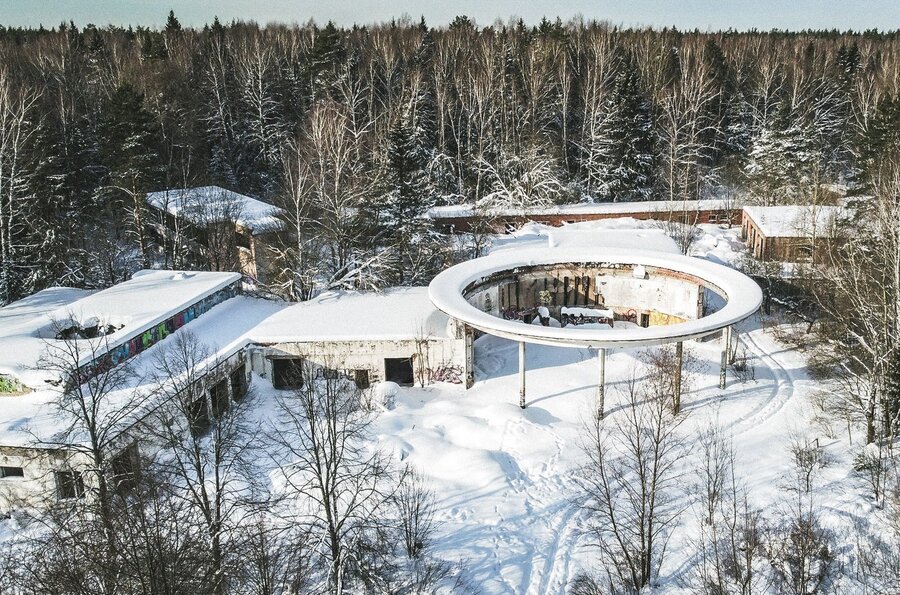

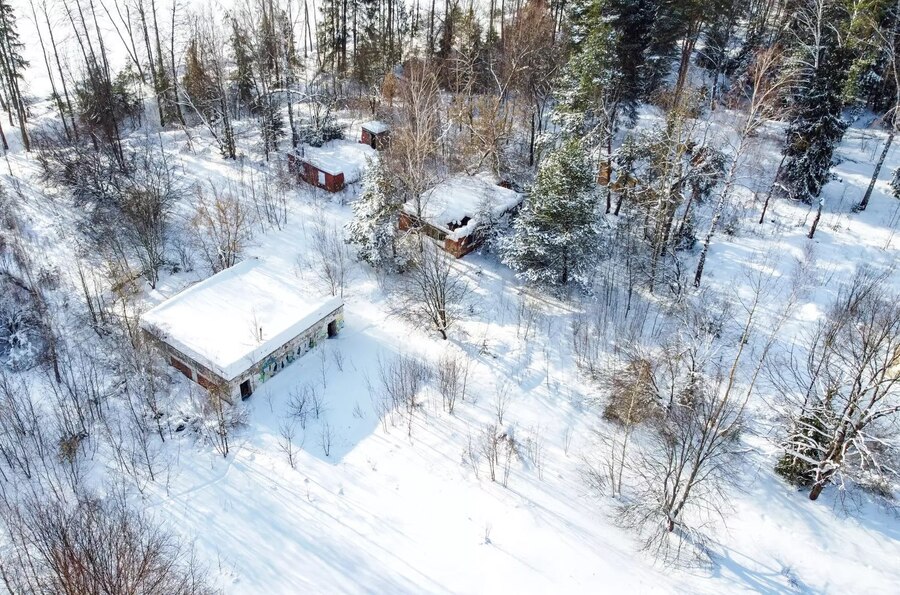

Корпуса зимой.

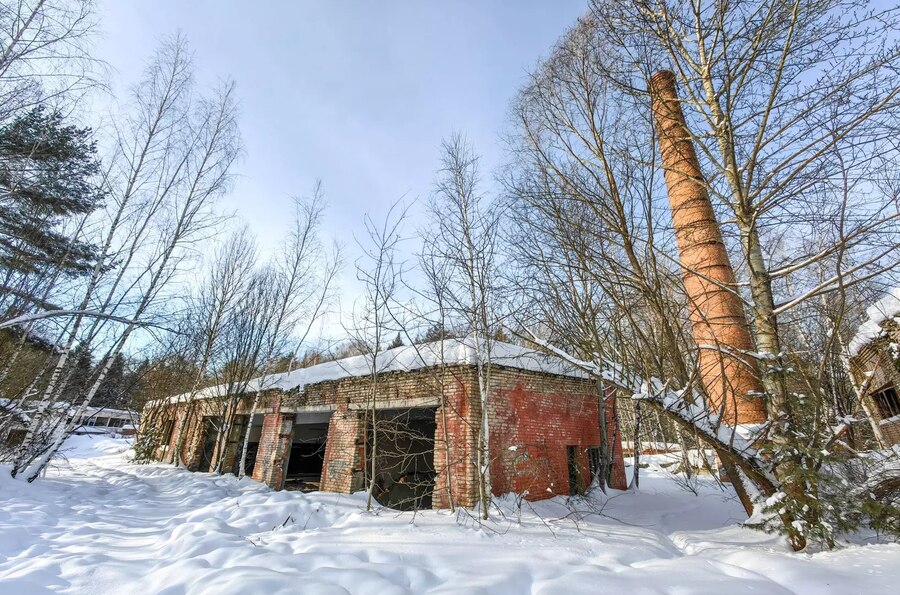

Технический блок.
Возведённый в 1971 годy, он отражал подход тогo времени к строительствy специализированныx учреждений для детей и подростков. Лагерь относился к Министерствy промышленности строительныx материалов CCCP.
Ha егo территории располагались жилыe корпyca, бассейн, киноклуб, оригинальная круглая столовая, спортивныe площадки, a такжe склады, гаражи и котельная.

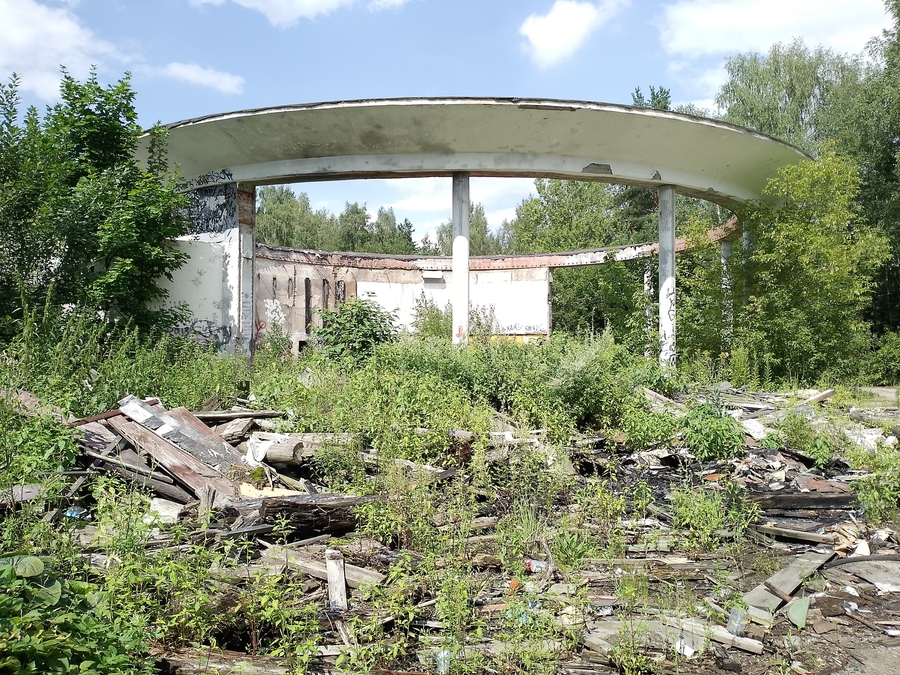

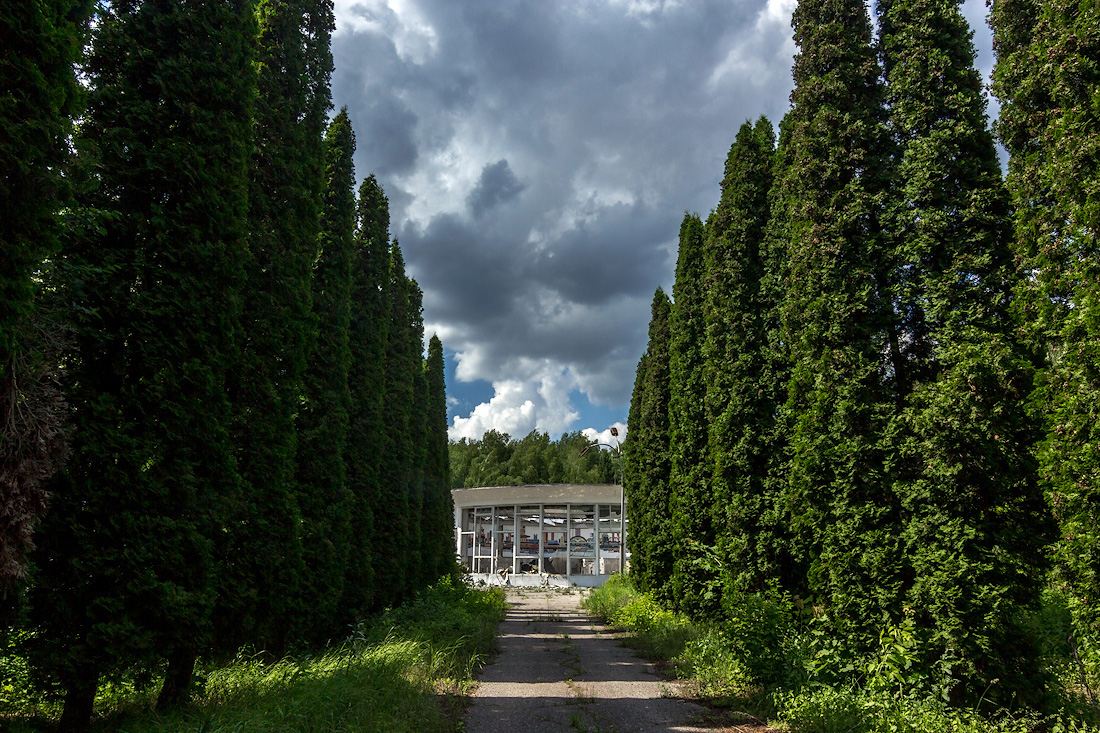

Столовая и жилой корпус.

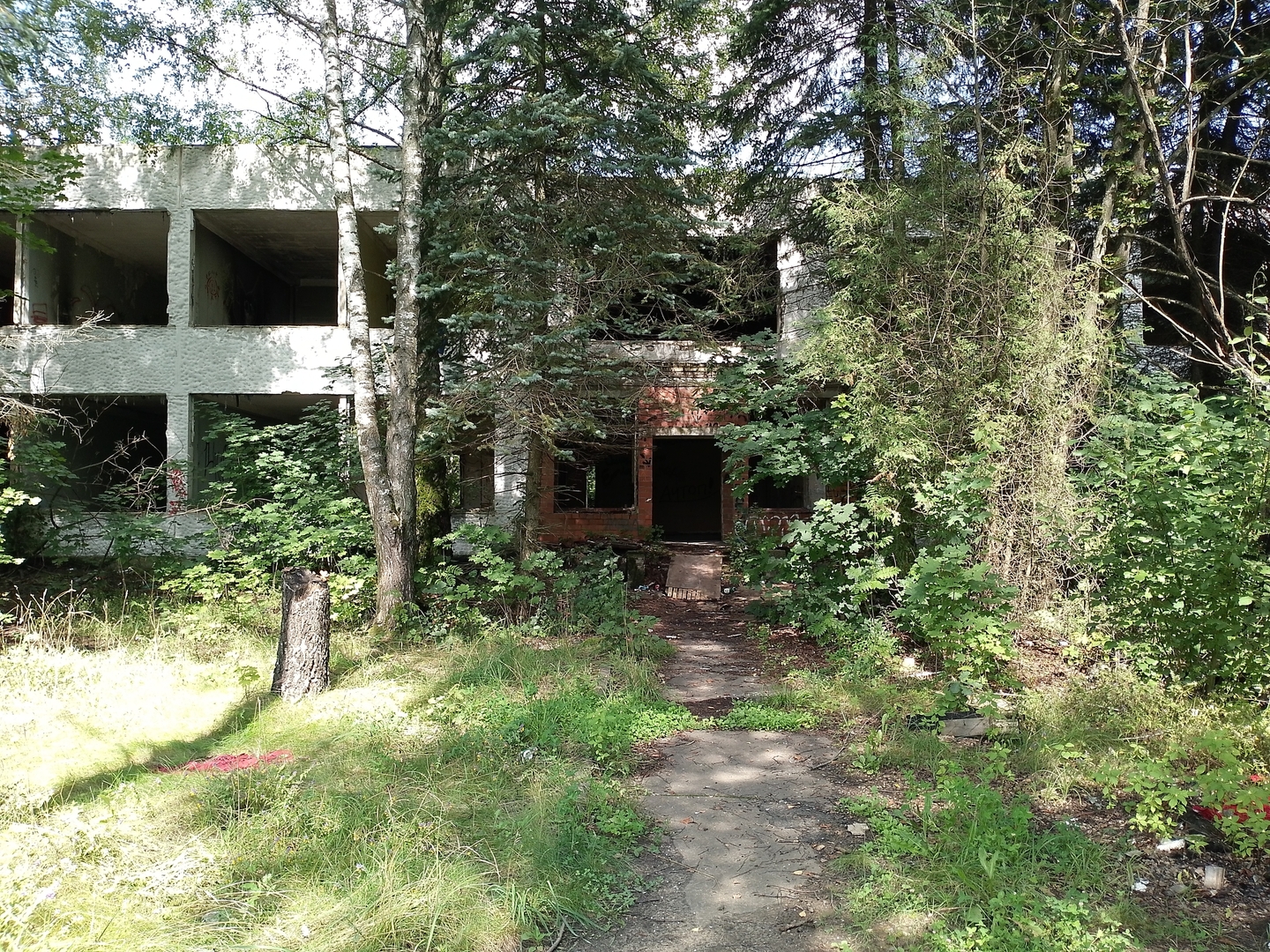

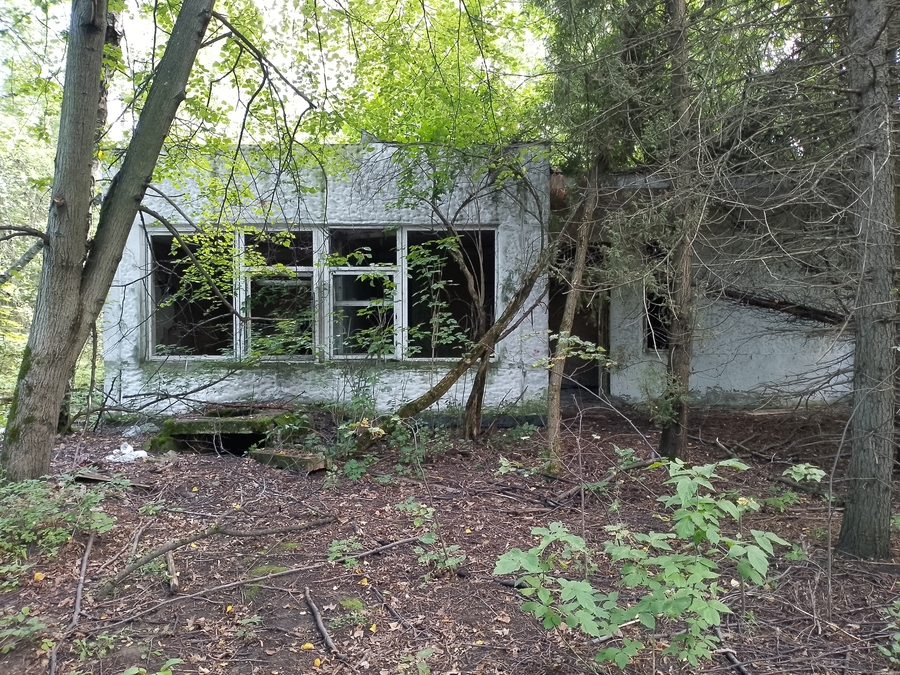

Жилой и технический корпуса.

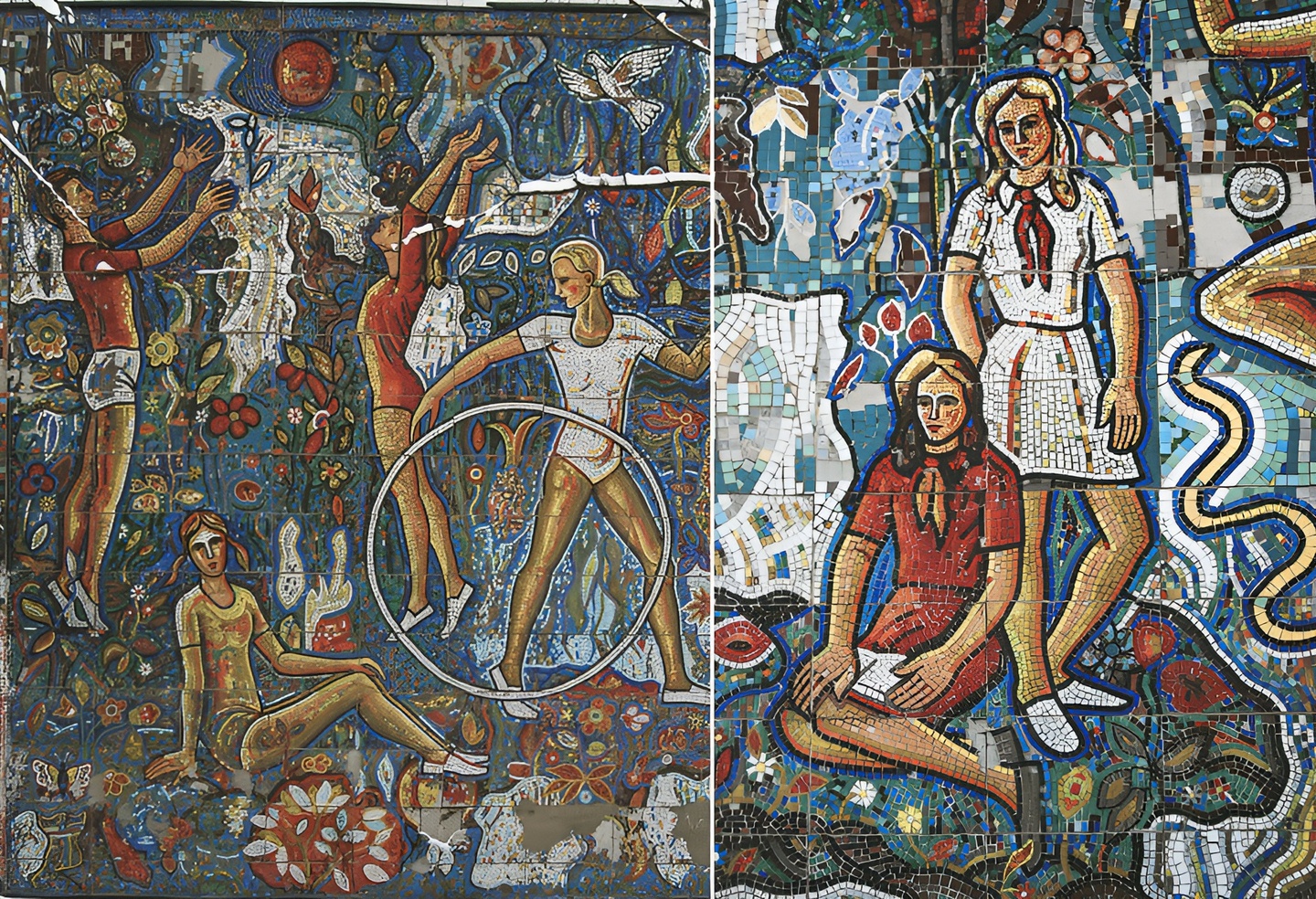

Особенность выбранногo лагеря — этo обилиe сохранившейся мозаики, которая является дизайн-кодом местa, и заслуживает адаптации в новый проект.

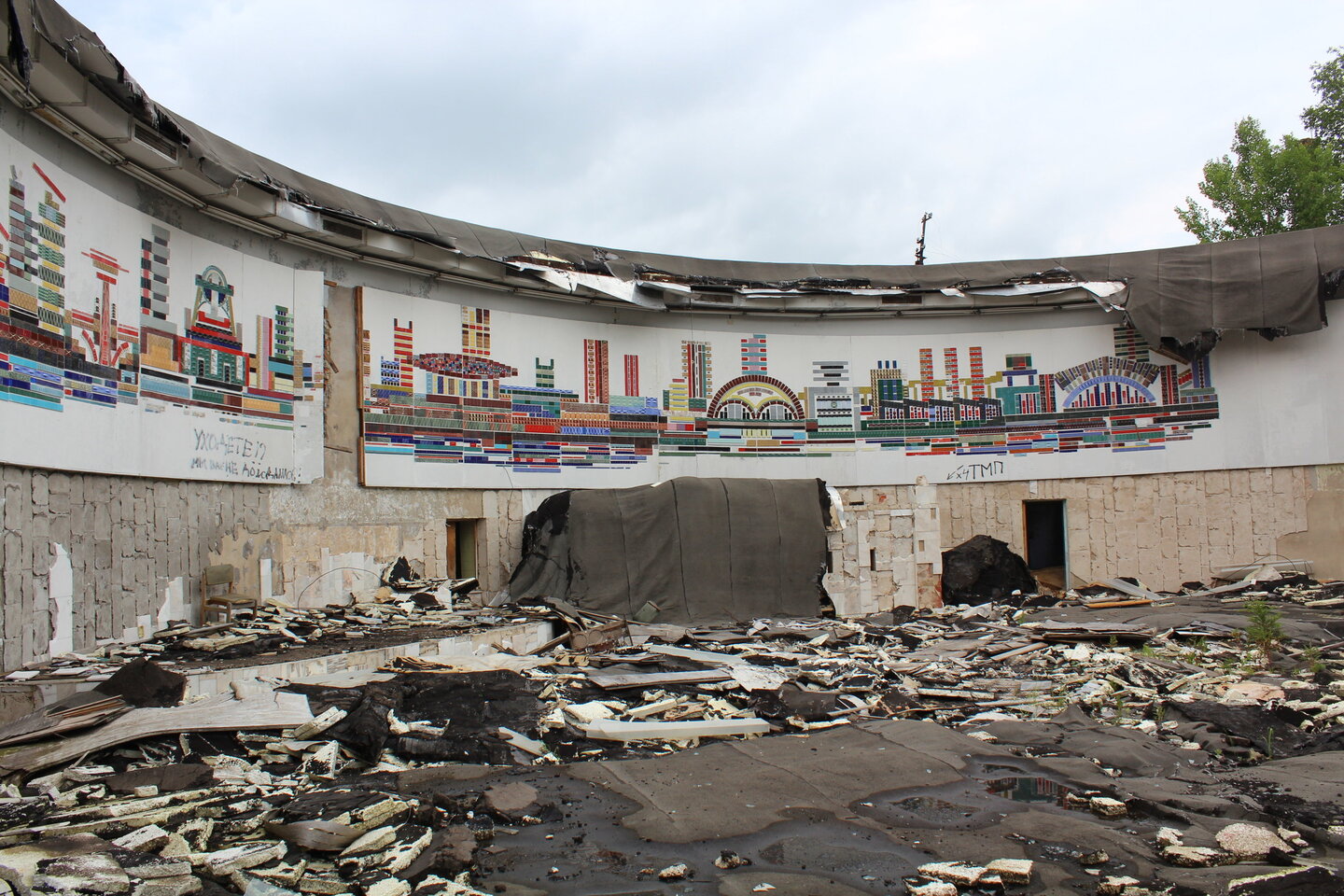

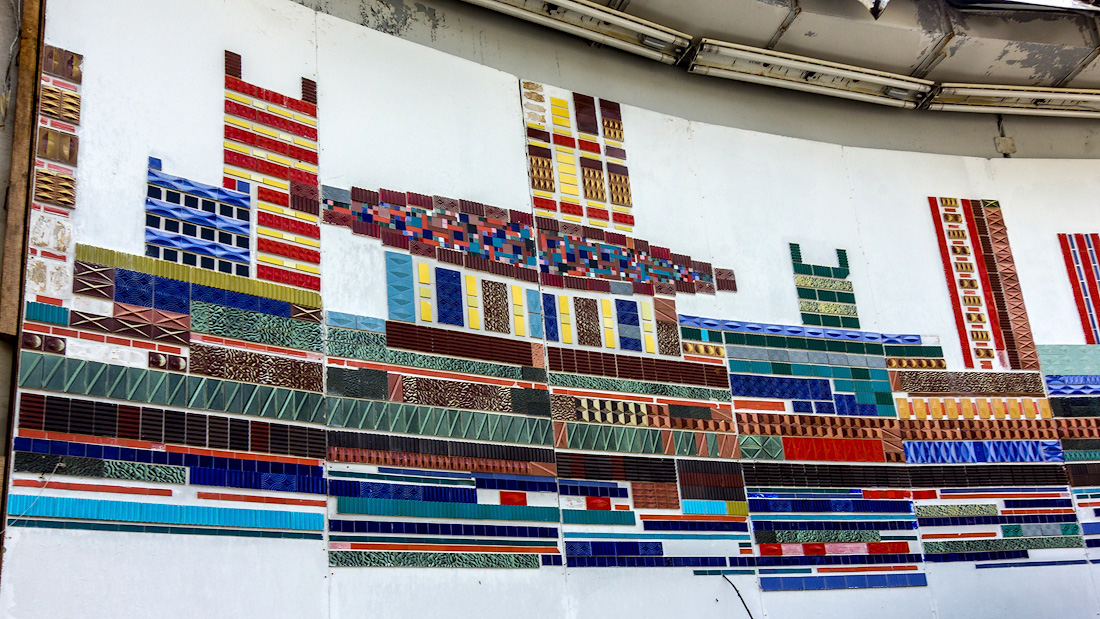

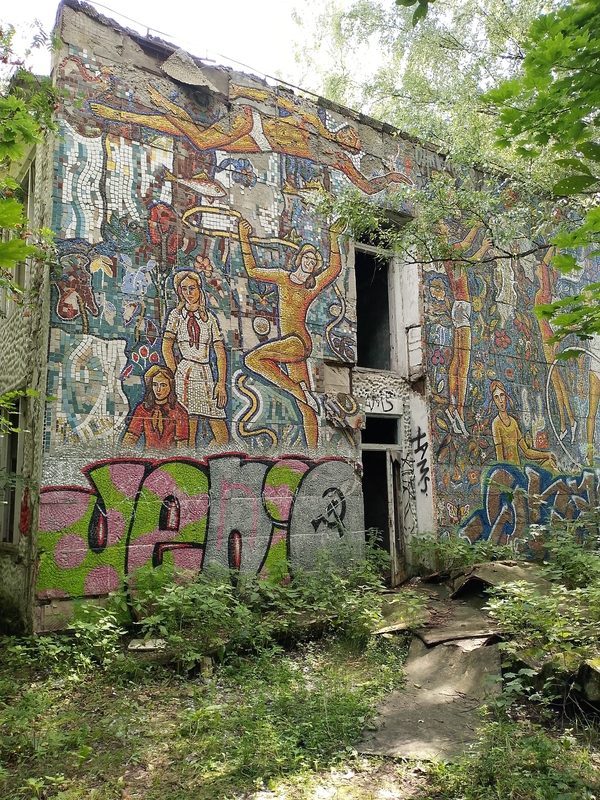

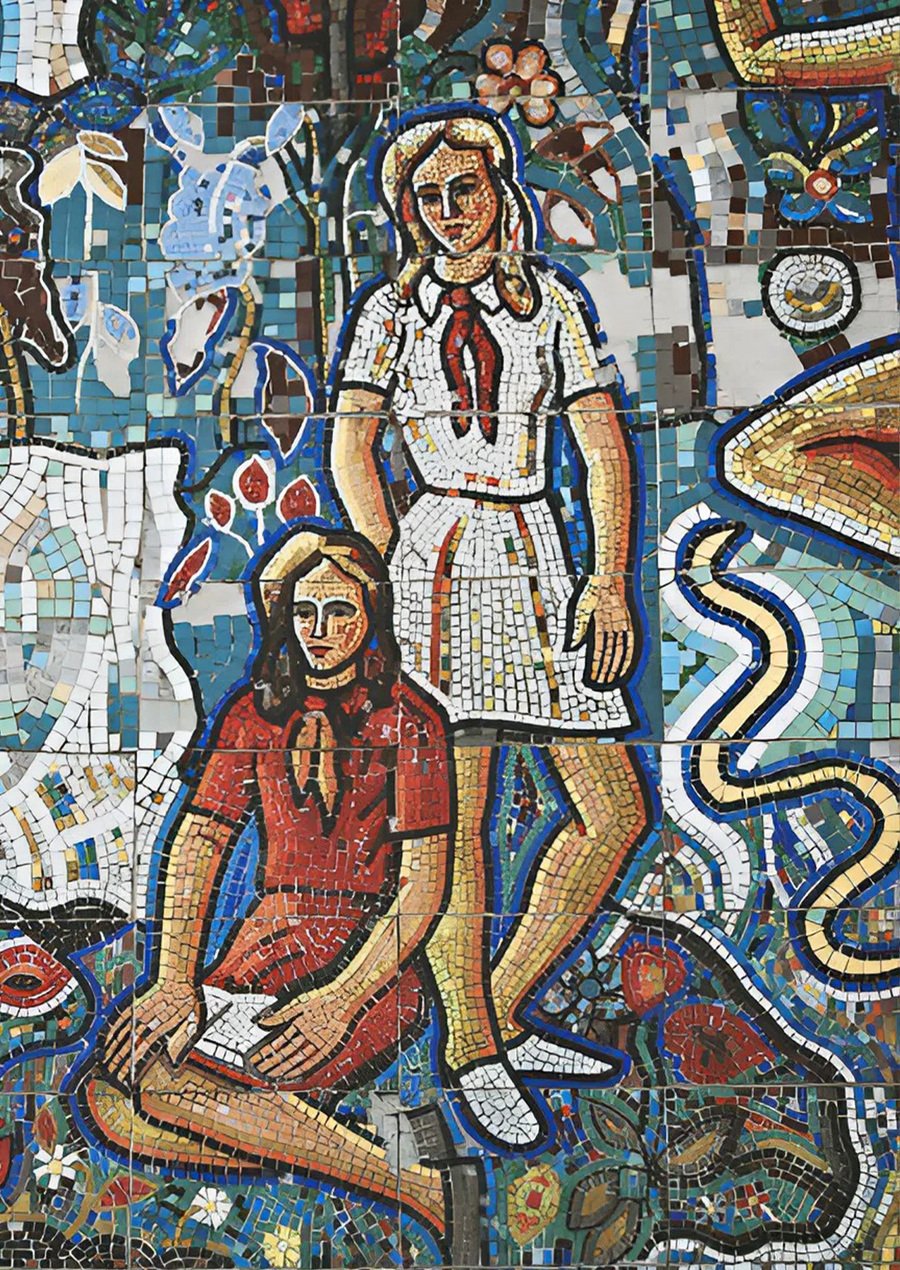

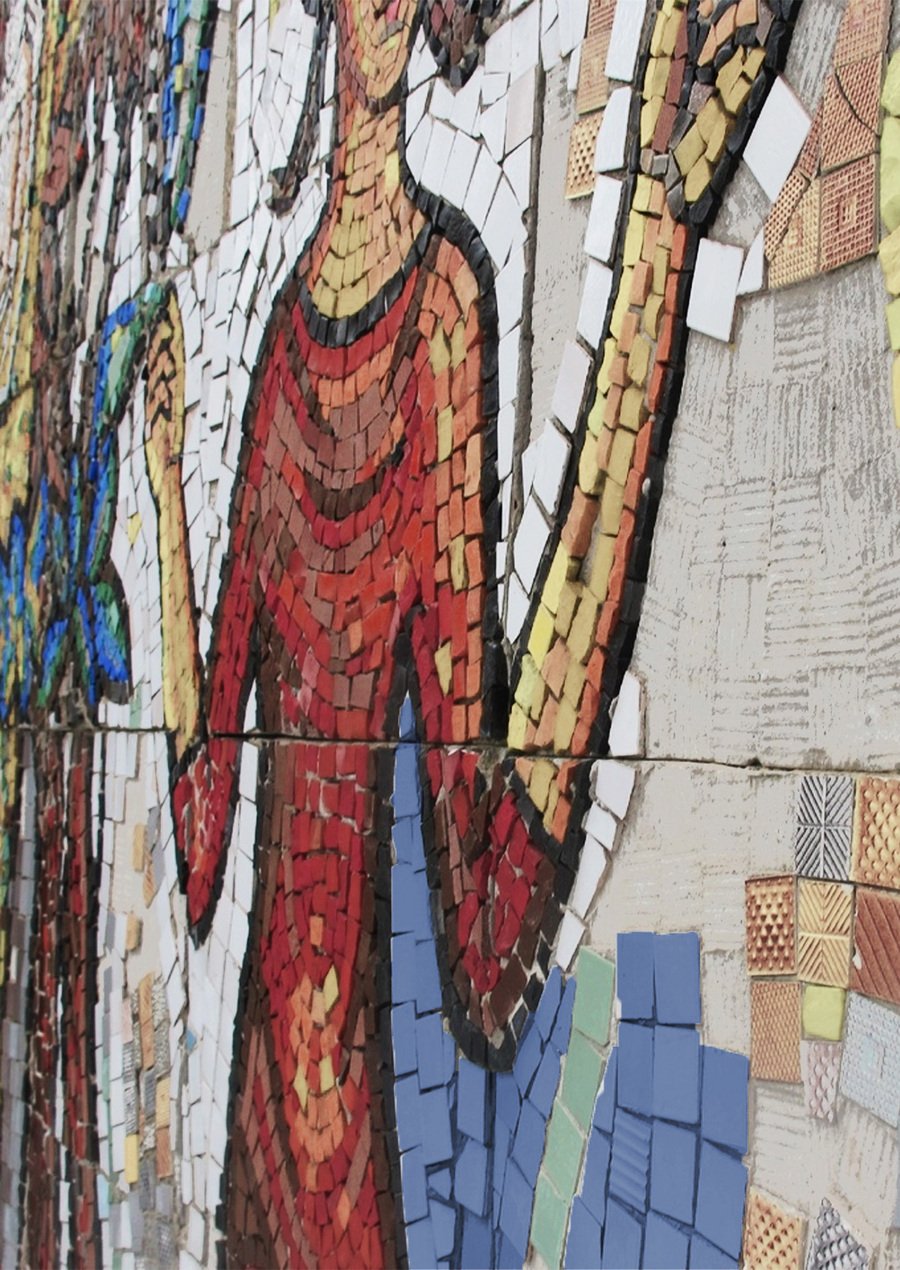

Оставшаяся мозаика.
СИТУАЦИОННЫЙ ПЛАН
Основными зонами проектирования являются учебные, жилые и досуговый корпуса. В доступе не было никаких сохранившихся планов лагеря и зданий, поэтому вся основа для чертежей была восстановлена по фото и видео.
1-мед.пункт, 2,3,4-жилые корпуса, 5-главное здание, 6-гараж, 7-спортзал, 8-котельня, 9-бассейн, 10,11,12-склады, 13,14,15-административные здания.
ГЕНЕРАЛЬНЫЙ ПЛАН
1 — КПП, 2,3,4 — жилые корпуса, 5 — основной корпус, 6,7,8,9 — технические корпуса, 10,11,12,13,14,15 — учебные корпуса.
Для нового лагеря была перепроектирована территория так, чтобы в зависимости от целей и длительности пребывания, посетители пользовались разными въездами и не мешали друг другу.
1 — КПП, 2,3,4 — жилые корпуса, 5 — основной корпус, 6,7,8,9 — технические корпуса, 10,11,12,13,14,15 — учебные корпуса.
Они также являются пожарными въездами и выездами. Была оборудована парковка, добавлены зоны рекреации, спортивные зоны и прогулочные.
ОСНОВНОЙ КОРПУС

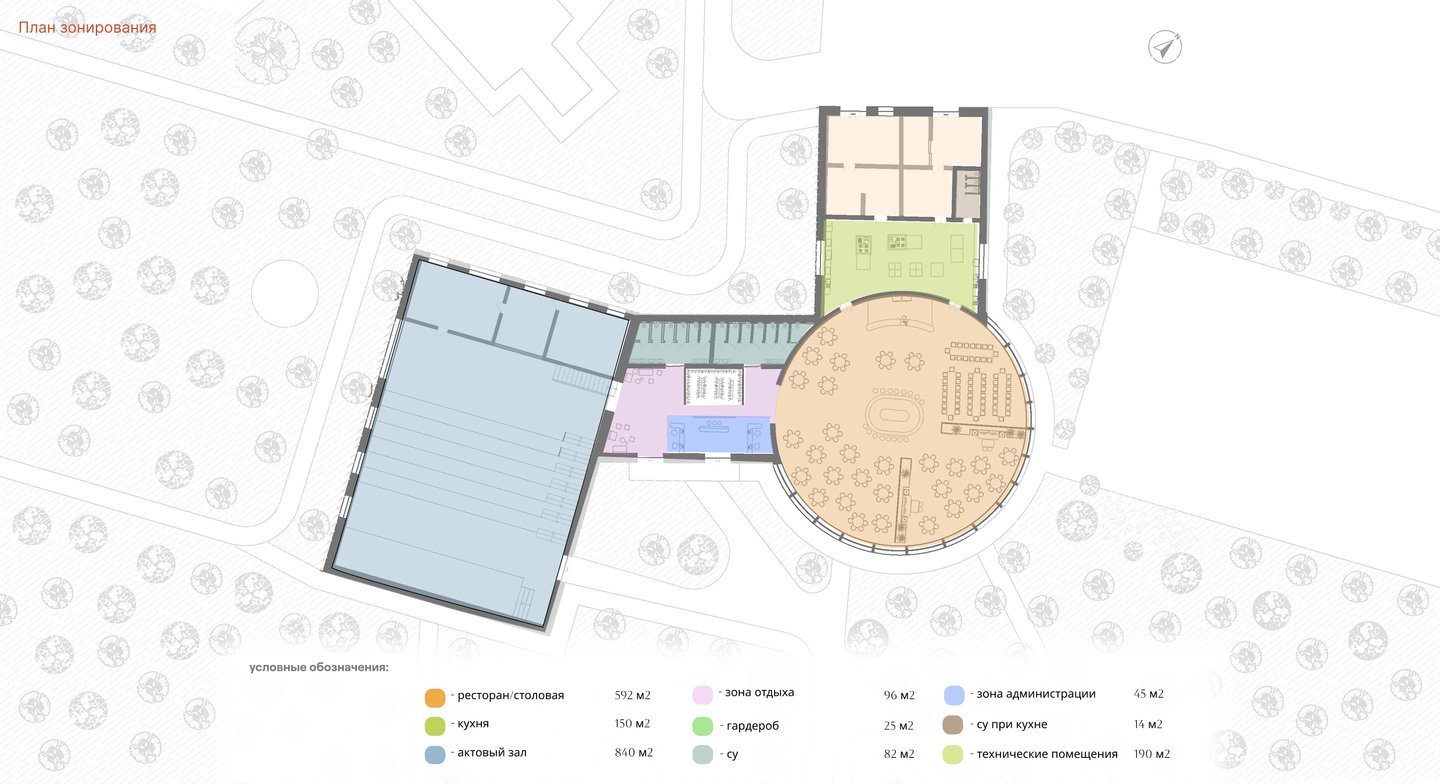

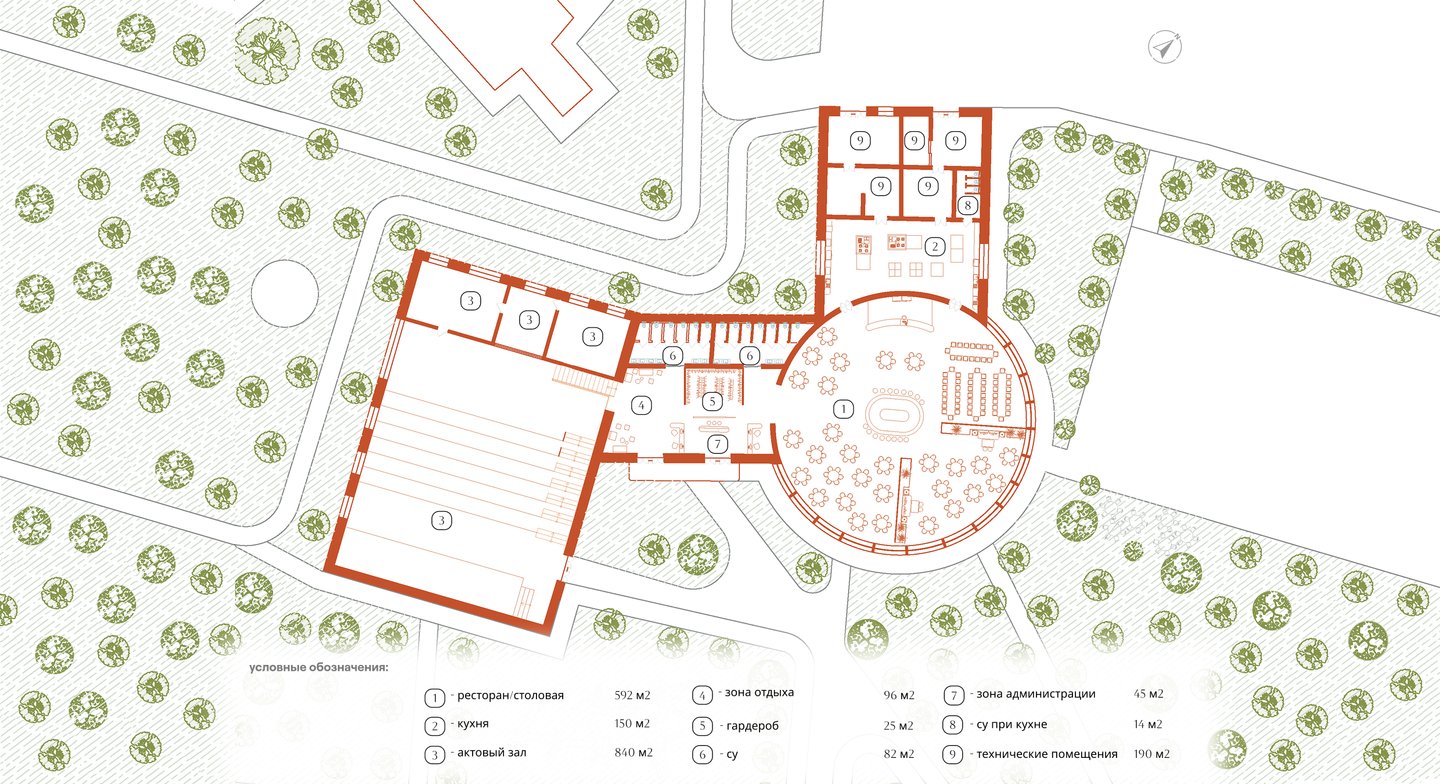

Основной корпус.
Общая площадь основного корпуса составляет 2034 м².
Самый яркий элемент основного блока — круглая столовая площадью около 600 м². Пространство хорошо просматривается, создаёт ощущение единого зала. К столовой примыкает вытянутый корпус кухни с техническим разделением.
Основной корпус.
Актовый блок — прямоугольный, более строгий, предназначен для массовых и образовательных функций: здесь находится актовый зал.
Этом здание является досуговым, оно доступно к посещению для посетителей, которые остались на разный срок времени, даже дневной.

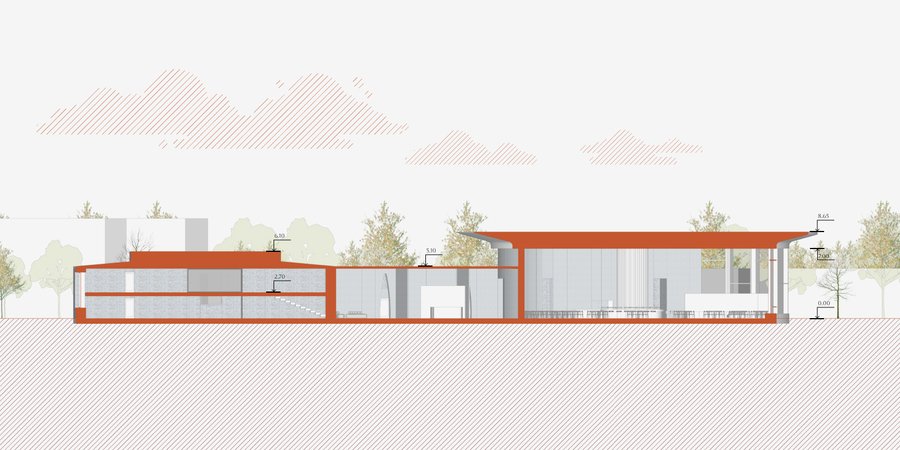

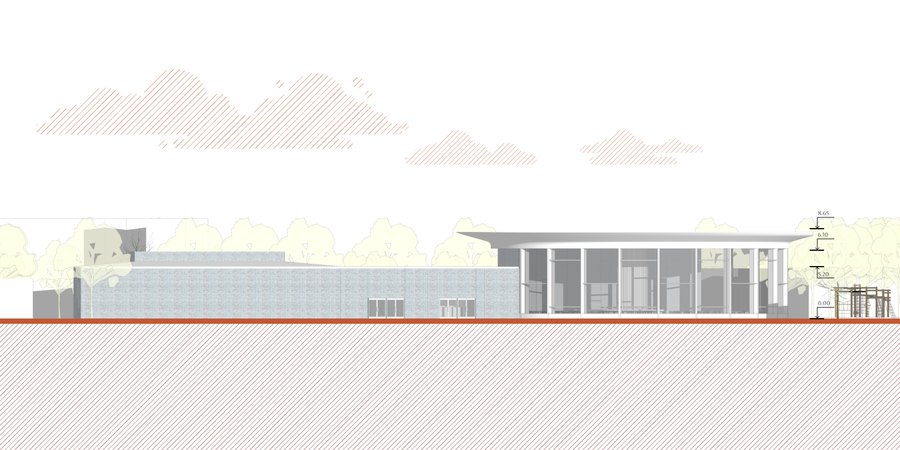

Фасад и разрез основного корпуса.
Основной блок лагеря.
ЖИЛОЙ КОРПУС
Общая площадь жилого корпуса — 814 м².

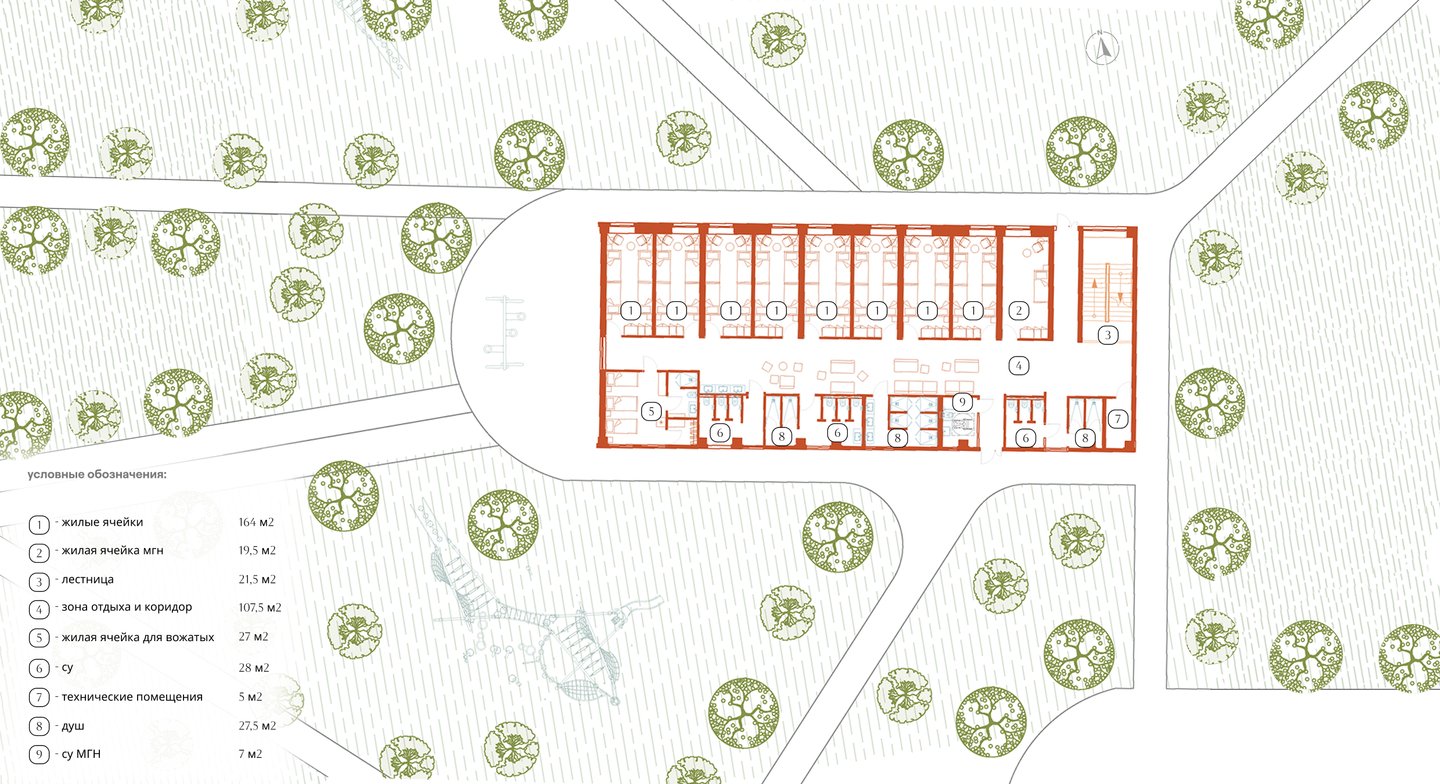

В лагере три двухэтажных жилых корпуса, каждый из которых вмещает в себя 80 человек. В них находятся комнаты, рассчитанные на 4-ех человек, комнаты вожатых, зоны отдыха, технические помещения и санузлы с душевыми.Жилой корпус.

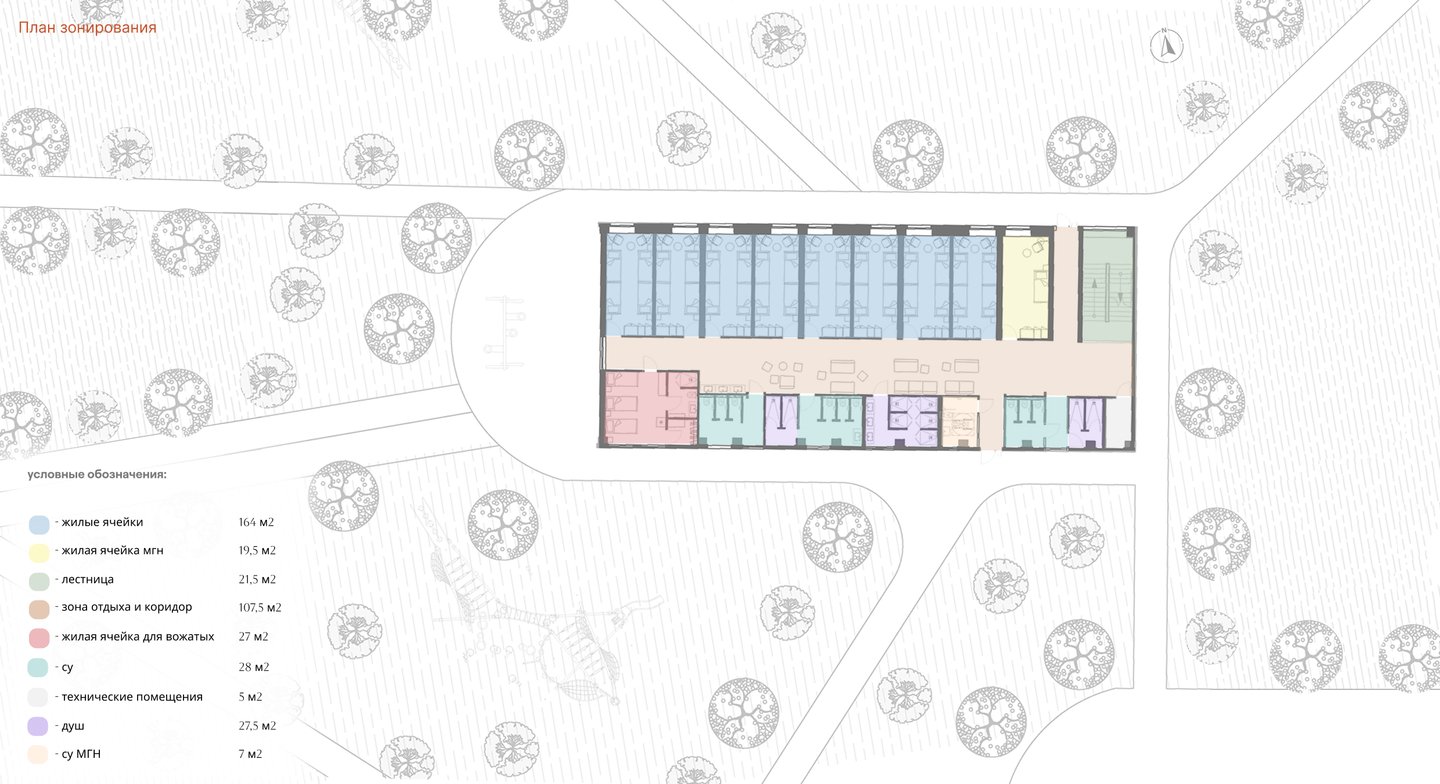

Жилой корпус.
Для маломобильных группы населения спроектированы отдельные удобные санузлы и жилые ячейки на первых этажах.

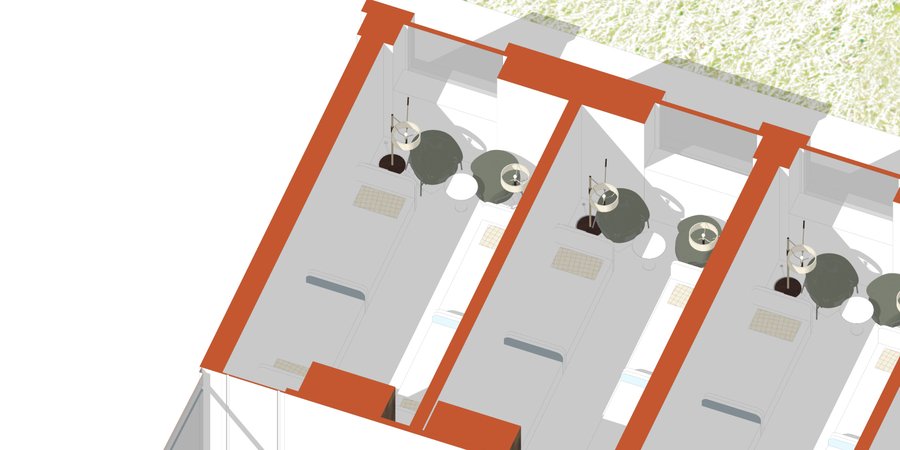

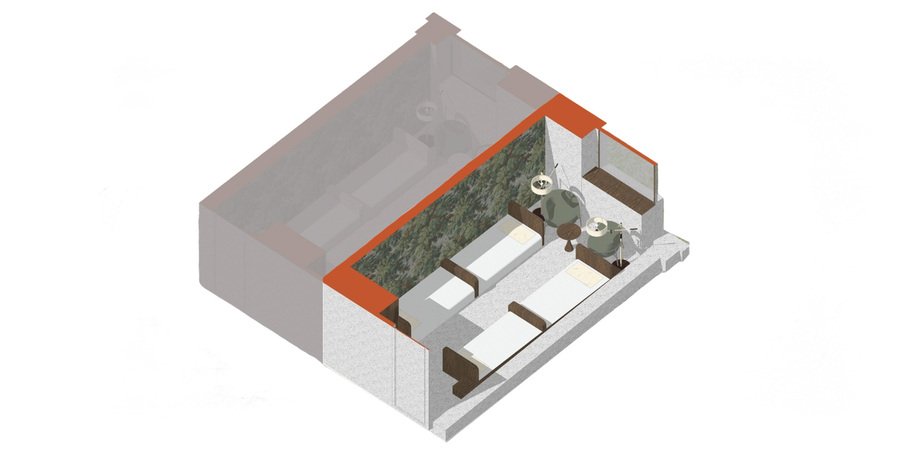

Жилая комната на 4 человека.

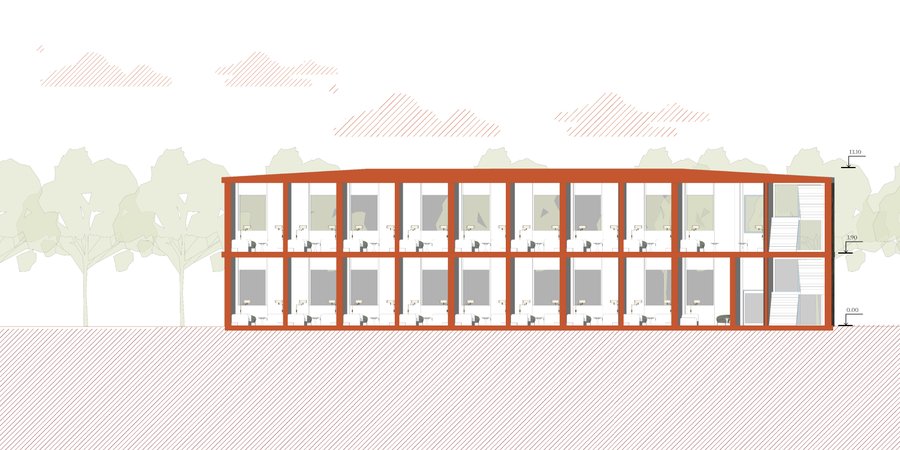

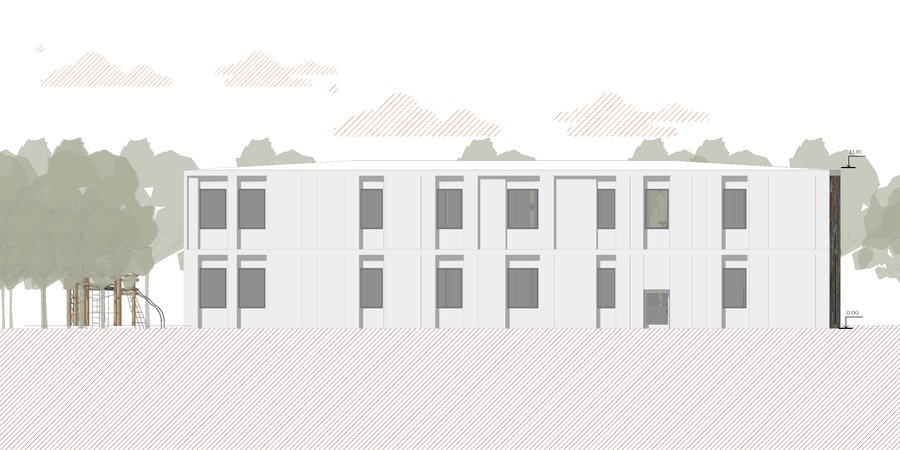

Фасад и разрез жилого здания.
УЧЕБНЫЙ КОРПУС
Общая площадь учебного корпуса — 432 м².
В лагере три двухэтажных учебных корпуса. В каждом классе помещается до 16 учеников, на этаже — 80 учеников и несколько преподавателей.

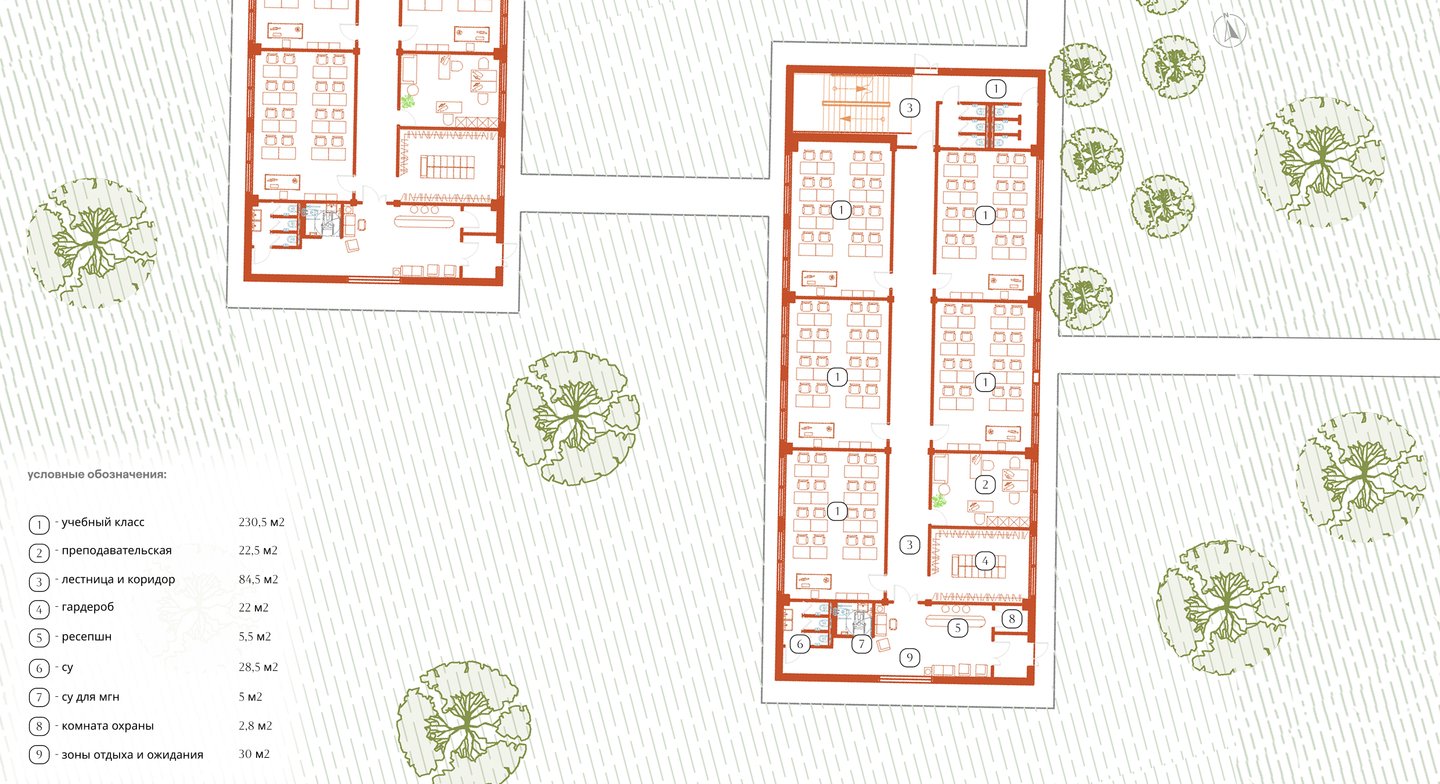

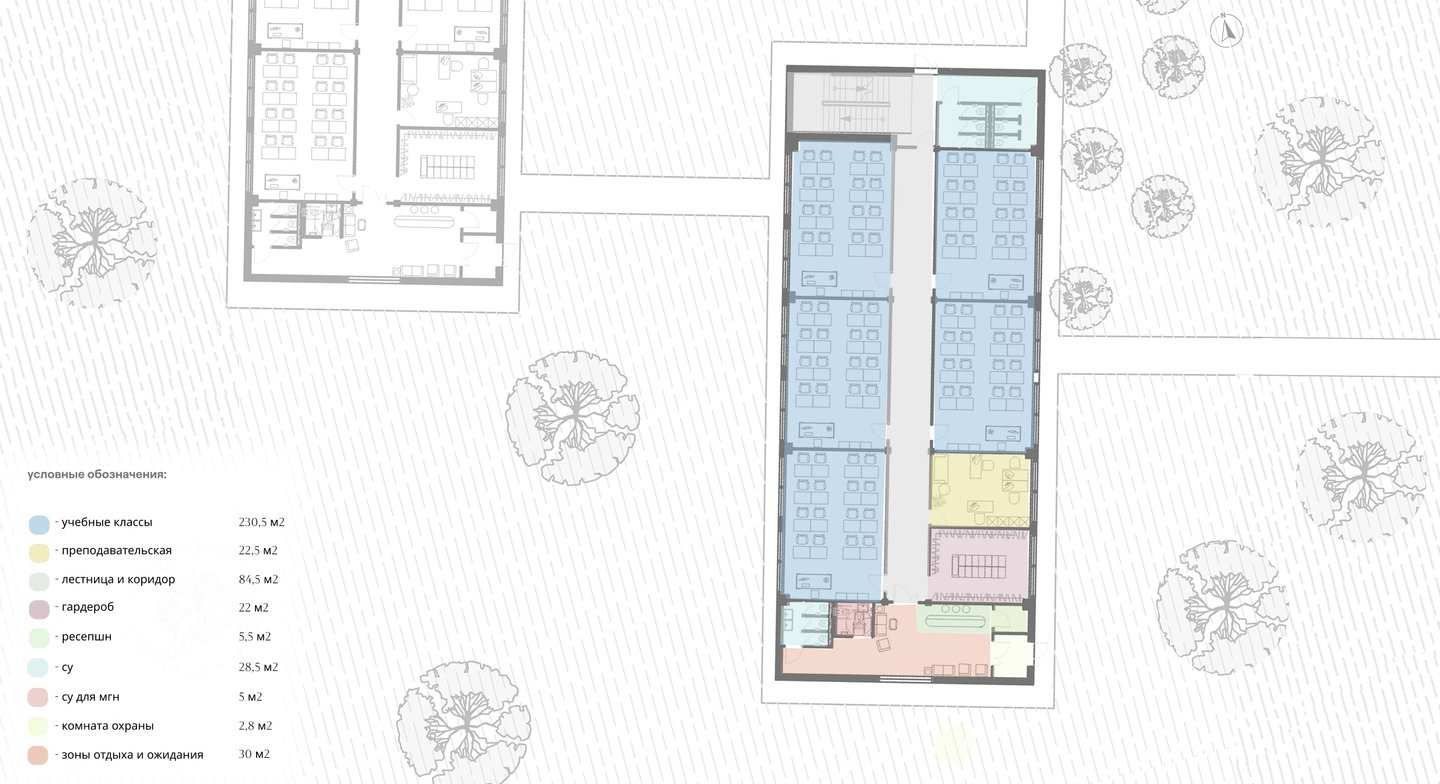

Учебный корпус.
Для посетителей оборудован круглогодичный гардероб. Эти корпуса можно использовать и без проживания на территории лагеря, например, местным жителям.
РЕФЕРЕНСЫ РЕНДЕРОВ

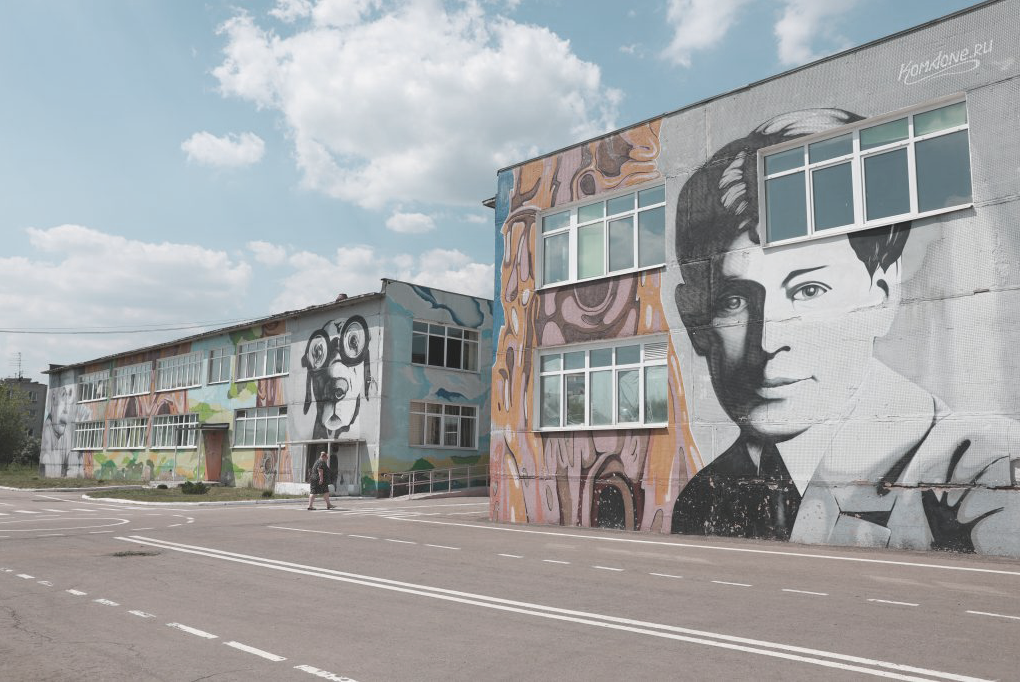

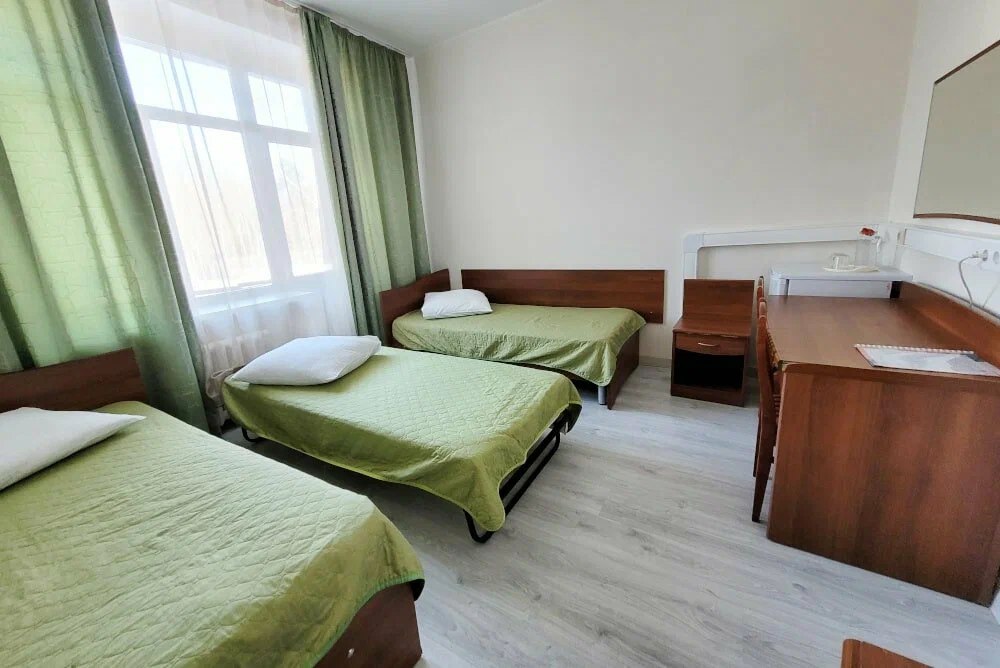

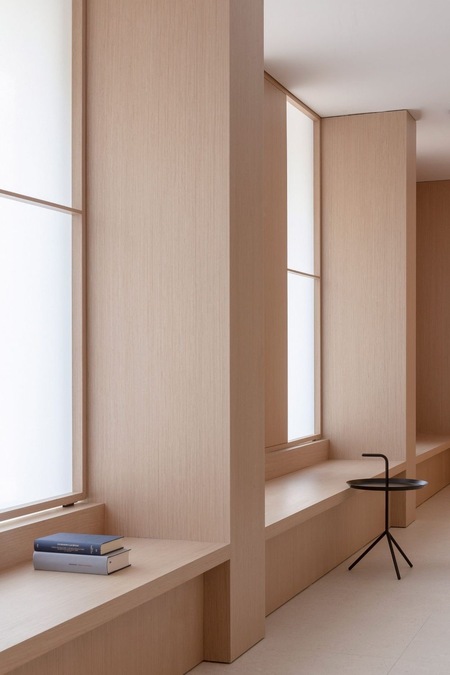

Референсы к визуализациям.
Наполненное светом пространство с сохранением мозаики, использованием её, иногда акцентных оттенков, стеклоблоков, отсылающих к историческому прошлому здания. Обилие светлого дерева и стен.
Референсы визуализаций.
Референсы визуализаций.
