— устройство общегородской водозаборной и канализационной системы, — устройство частной и многоквартирной водозаборной системы, — схемы систем водоснабжения — системы пожаротушения — трубы водоснабжения/канализации
канализация, краткая история
эргономика сан.узла
основные типы сан.тех приборов — типы унитазы, биде, — виды раковин — инсталяционные системы — виды смесителей: принцип устройства, монтажа — трапы, сифоны

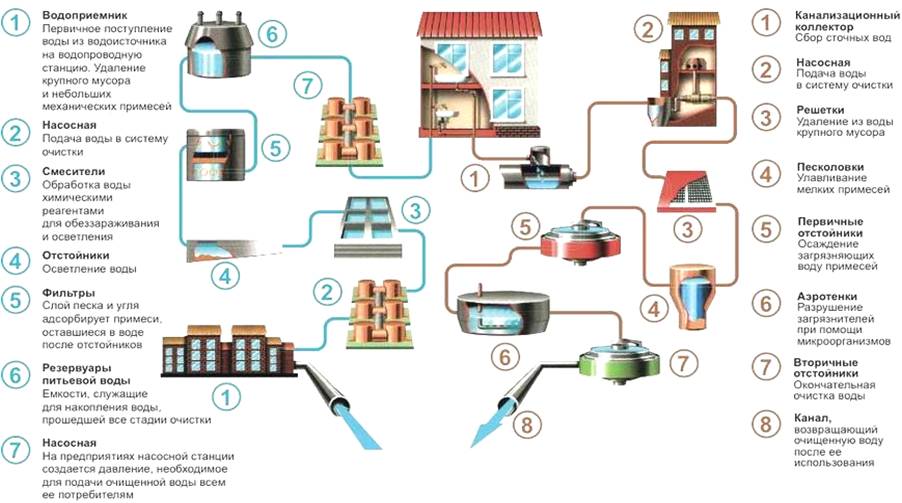

ВОДОПРОВОДНАЯ СИСТЕМА. ПРИНЦИП РАБОТЫ
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ВОДОЗАБОРА ДЛЯ НАСЕЛЕННЫХ ПУНКТОВ

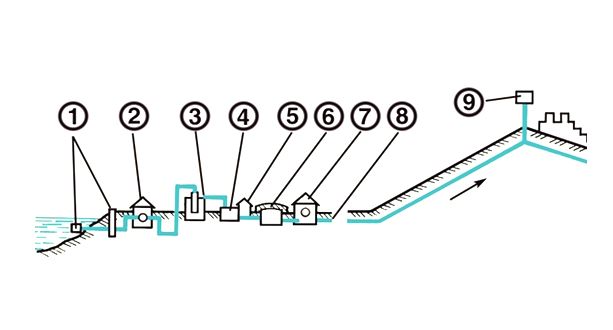

СХЕМА ХОЗЯЙСТВЕННО-ПИТЬЕВОГО ВОДОПРОВОДА ПРИ ЗАБОРЕ ИЗ ПОВЕРХНОСТНОГО ВОДОИСТОЧНИКА: 1 водозабор; 2 насосная станция первого подъема воды; 3 отстойники; 4 фильтры; 5 хлораторная; 6 резервуар чистой воды; 7 насосная станция второго подъема воды; 8 водовод; 9 водонапорная башня

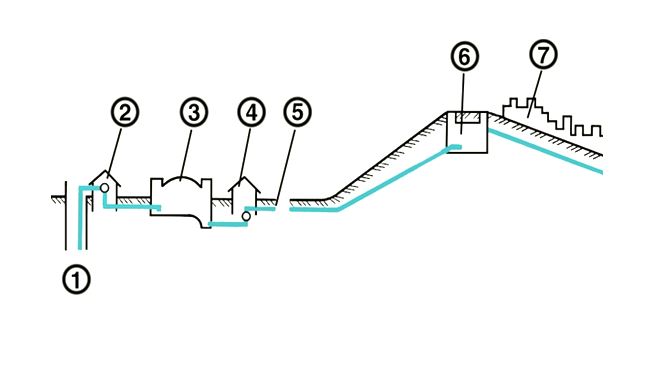

ЗАБОР ВОДЫ ИЗ ПОДЗЕМНОГО ВОДОНОСНОГО ГОРИЗОНТА: 1 артезианская скважина; 2 насосная станция первого подъема воды; 3 резервуар запасной воды; 4 насосная станция второго подъема воды; 5 трубопровод; 6 водопроводный резервуар, из которого вода поступает в водопроводную сеть населенного пункта
СХЕМЫ СИСТЕМ ВОДОСНАБЖЕНИЯ ЗДАНИЙ

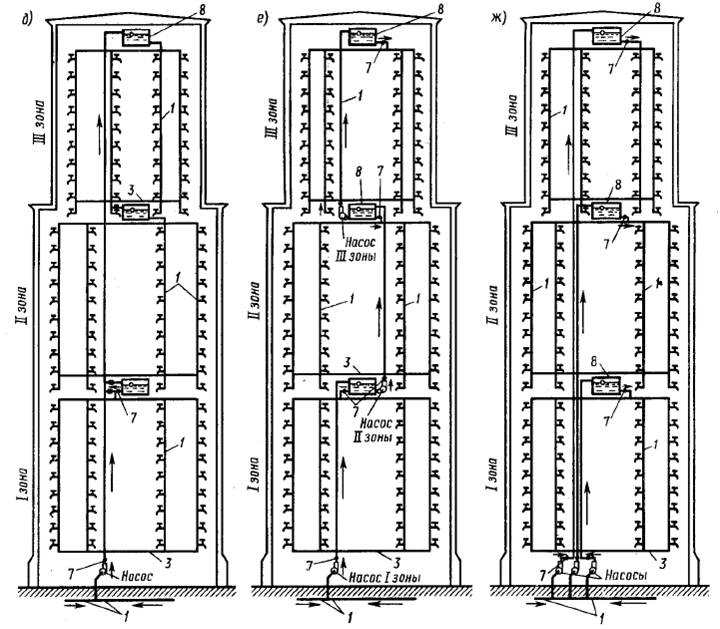

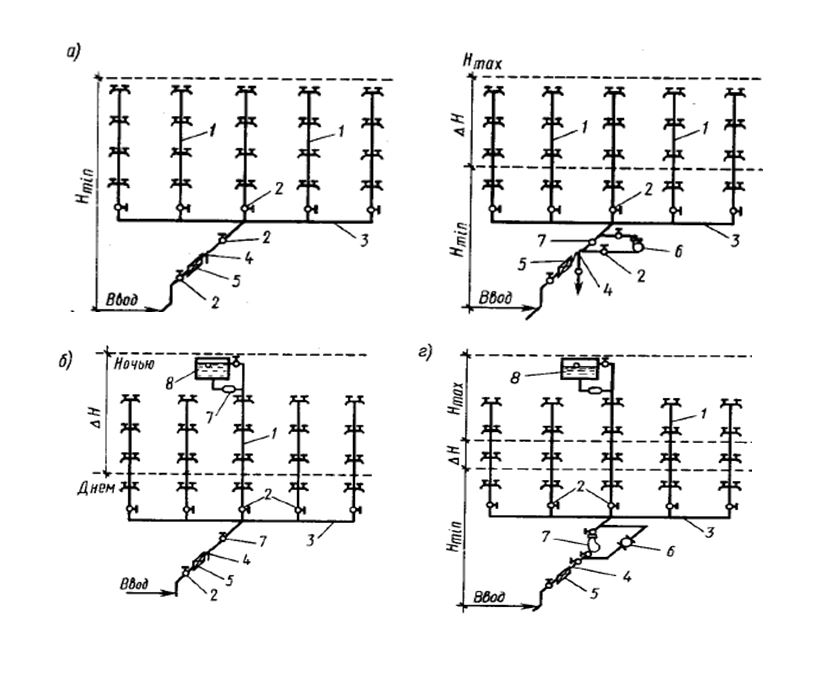

ОДНОЗОННЫЕ СИСТЕМЫ: а — при постоянном (достаточном) напоре б — при периодическом напоре с водозапасным баком в — при периодическом напоре с насосом г — при постоянно недостаточном напоре МНОГОЗОННЫЕ СИСТЕМЫ: д — при подаче воды одним трубопроводом во все зоны из одной насосной станции е — при последовательной подаче воды ж — при параллельной подаче воды 1 — стояки с водоразборными точками 2 — запорная арматура 3 — магистрали 4 — спусковой кран 5 — водомер 6 — насос 7 — обратный клапан 8 — водозапасный бак

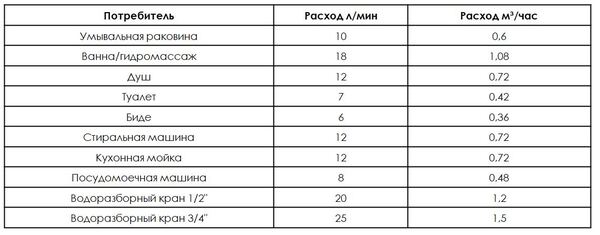

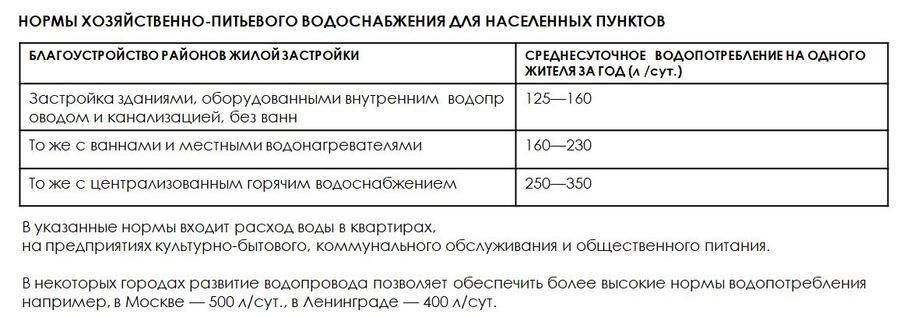

НОРМЫ ХОЗЯЙСТВЕННО-ПИТЬЕВОГО ВОДОСНАБЖЕНИЯ ДЛЯ НАСЕЛЕННЫХ ПУНКТОВ

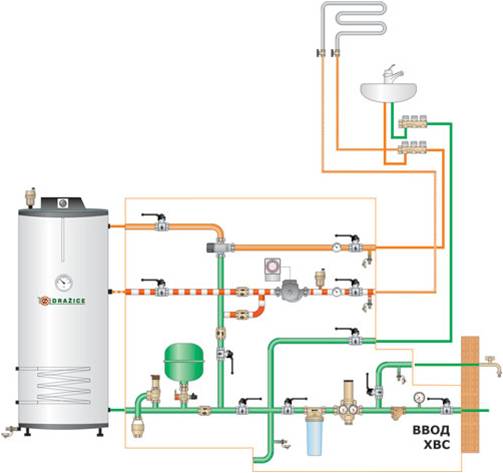

СХЕМА УЗЛА ВХОДА ХВС ГВС (холодного и горячего водоснабжения) В ДОМЕ

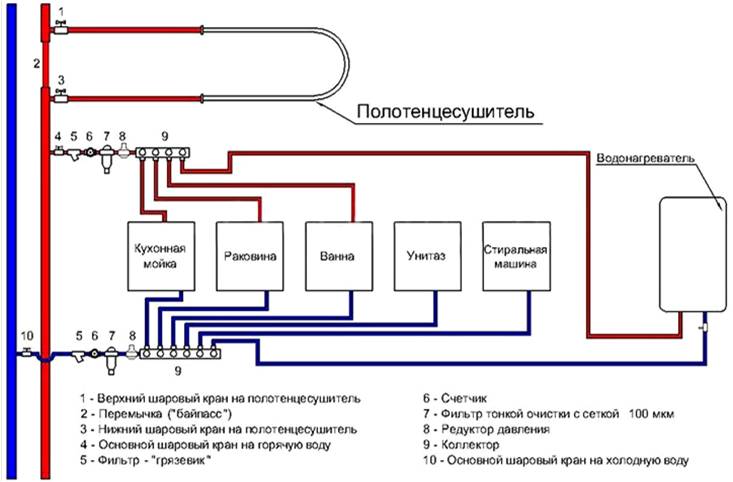

СХЕМА УЗЛА ВХОДА ХВС ГВС (холодного и горячего водоснабжения) В КВАРТИРЕ

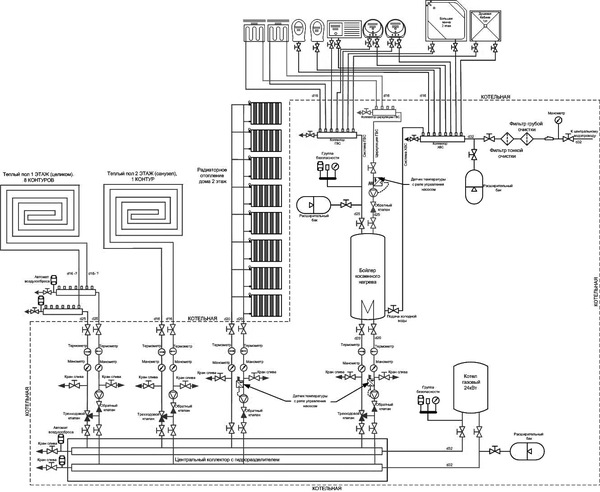

АВТОНОМНЫЙ НАГРЕВ ВОДЫ В ЧАСТНОМ ДОМЕ И В КВАРТИРЕ

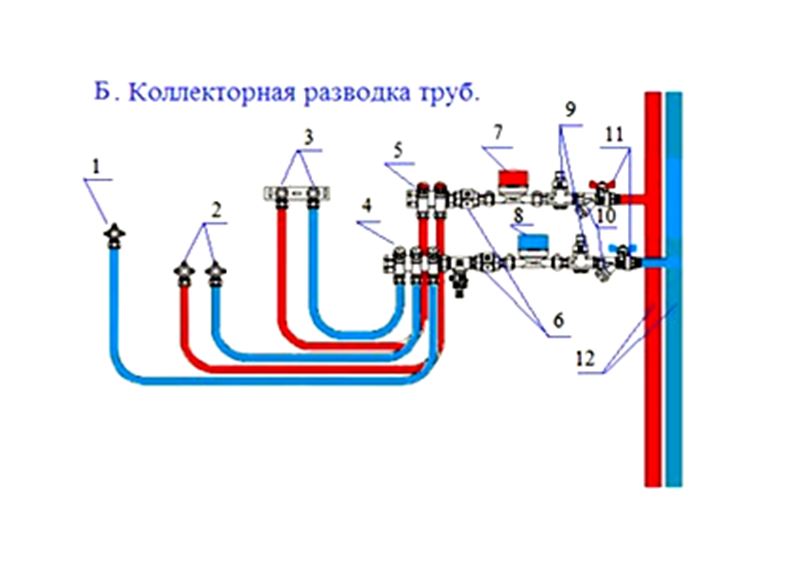

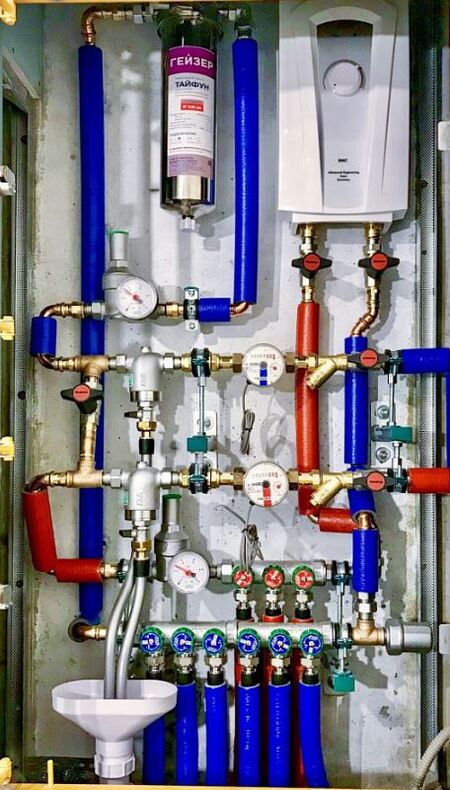

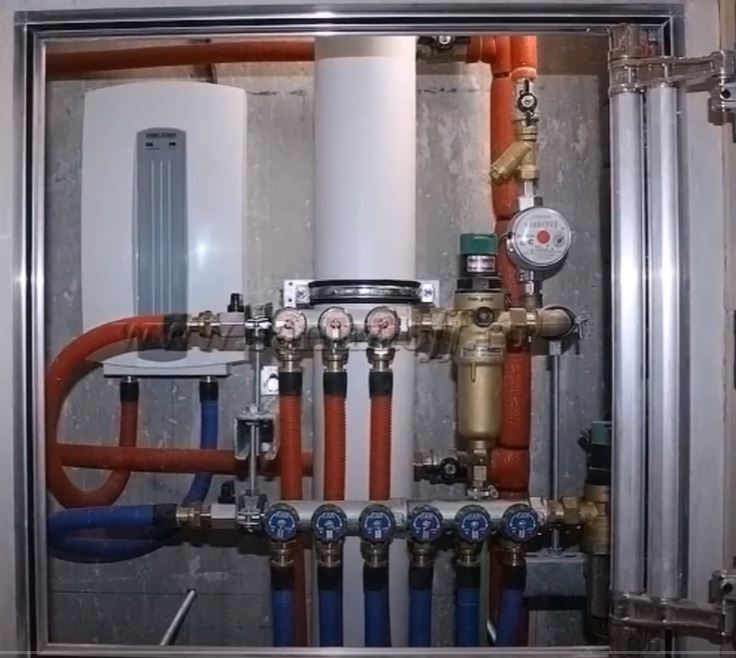

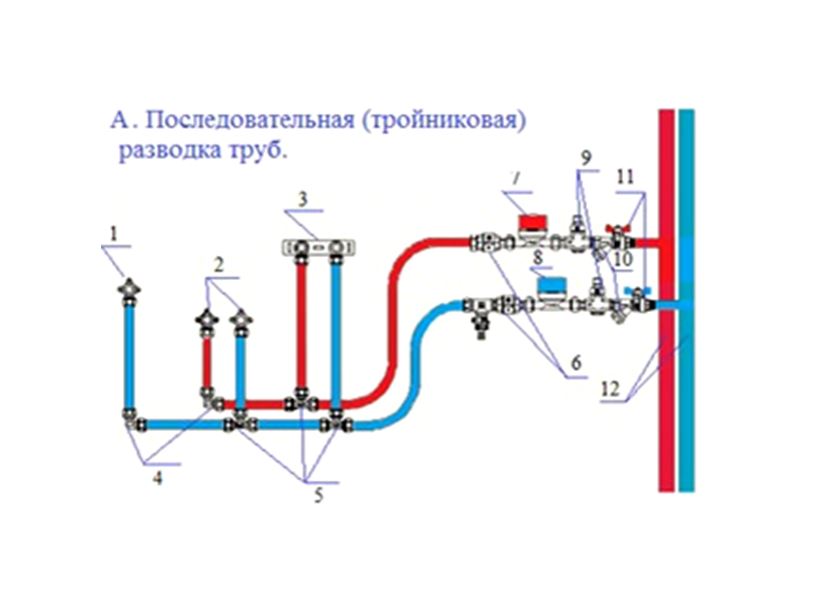

1 — водорозетка стиральной машины 2 — водорозетка смесителя раковины 3 — водорозетка на планке смесителя ванной 4 — коллектор холодной воды 5 — коллектор горячей воды 6 — обратные клапаны 7 — счетчик горячей воды 8 — счетчик холодной воды 9 — редукторы давления 10 — фильтры грубой очистки 11 — отсечные краны 12 — стояки горячей и холодной воды

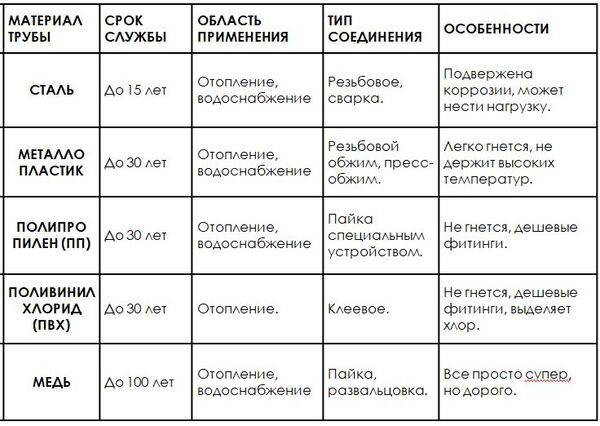

ВИДЫ, СВОЙСТВА И ОБЛАСТЬ ПРИМЕНЕНИЯ ТРУБ ДЛЯ ВНУТРЕННЕГО И НАРУЖНОГО ВОДОПРОВОДА

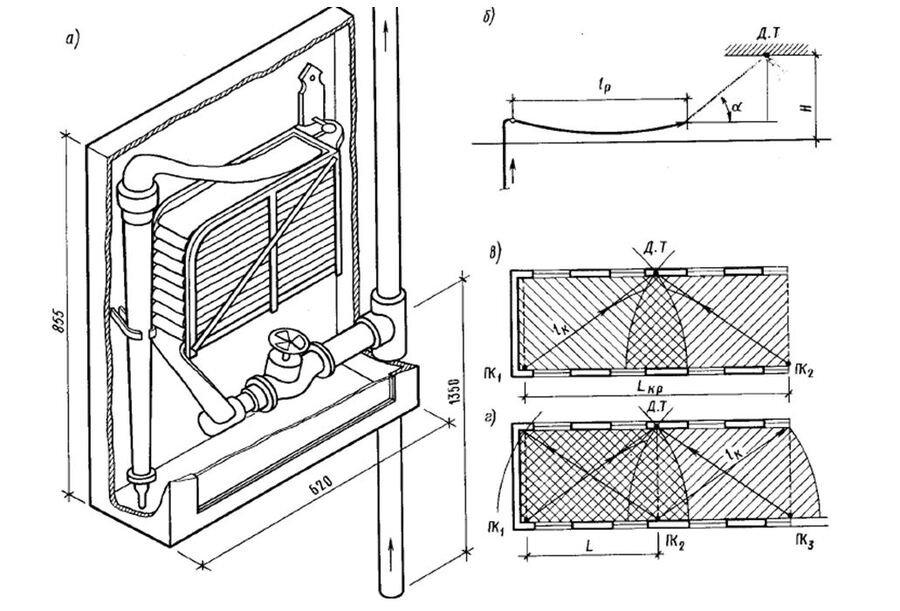

ПОЖАРНЫЙ КРАН И СХЕМА ОРОШЕНИЯ:

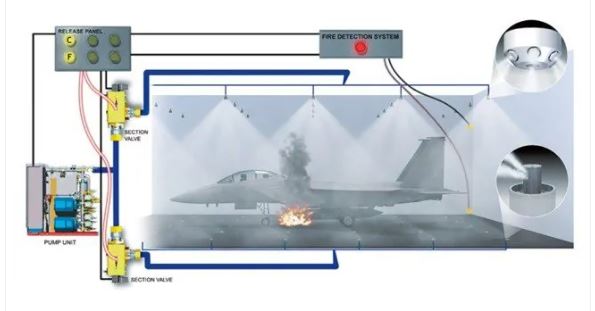

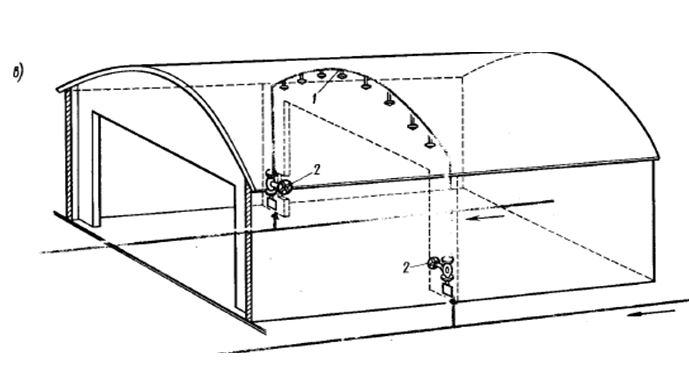

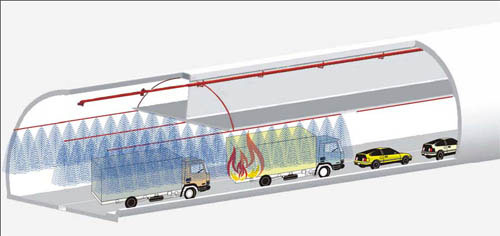

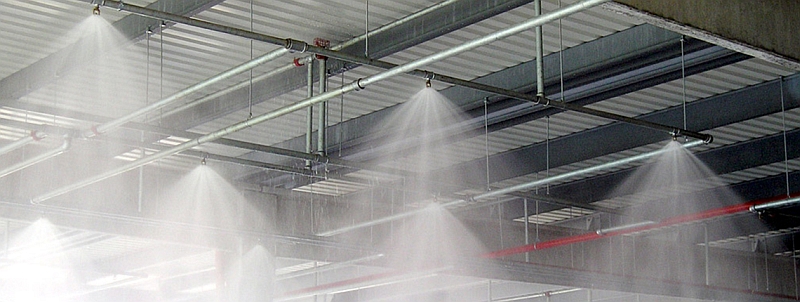

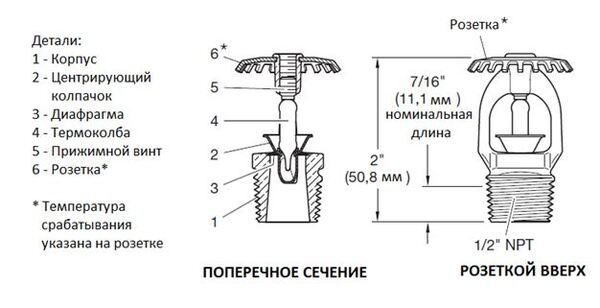

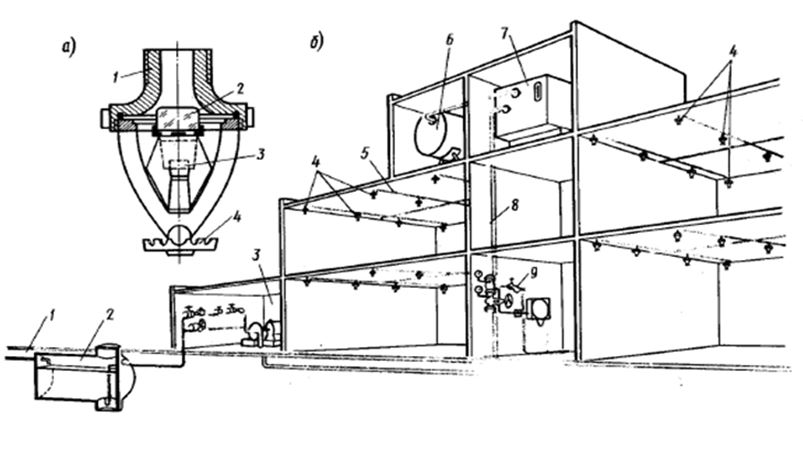

СПРИНКЛЕРНЫЕ И ДРЕНЧЕРНЫЕ СИСТЕМЫ ПОЖАРОТУШЕНИЯ
Спринклерные системы реагируют на изменение окружающих параметров объекта с высоким риском возгорания. Дренчеры включаются автоматически или вручную, позволяя тушить пожары сразу для больших площадей. Система второго типа может эксплуатироваться для помещений с низкими температурами, так как вода в трубы подается после сигнала с пульта управления. Дренчерная система срабатывается практически моментально, тогда как для спринклеров требуется время на разрушение терморегулирующей колбы или замка.
ВНУТРЕННЯЯ КАНАЛИЗАЦИЯ. КРАТКАЯ ИСТОРИЯ ТУАЛЕТА

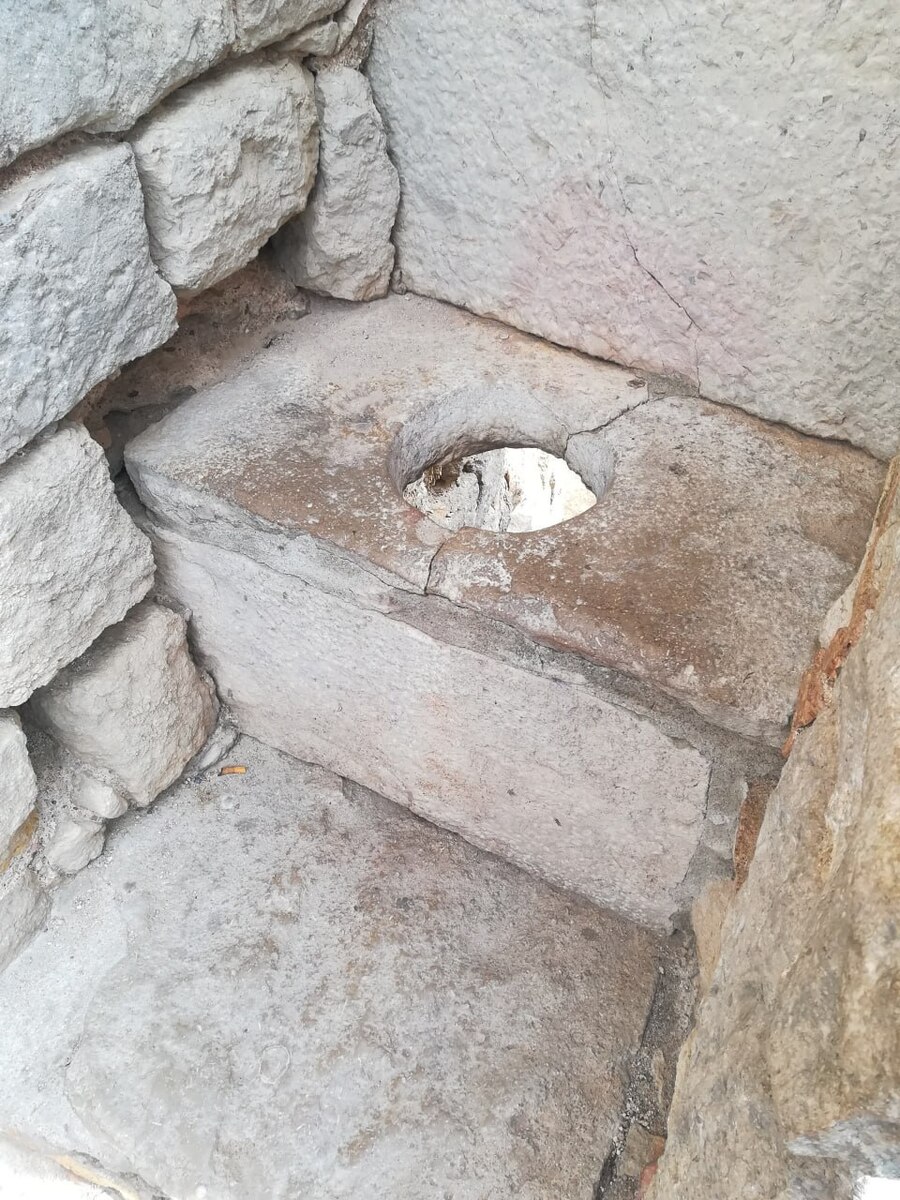

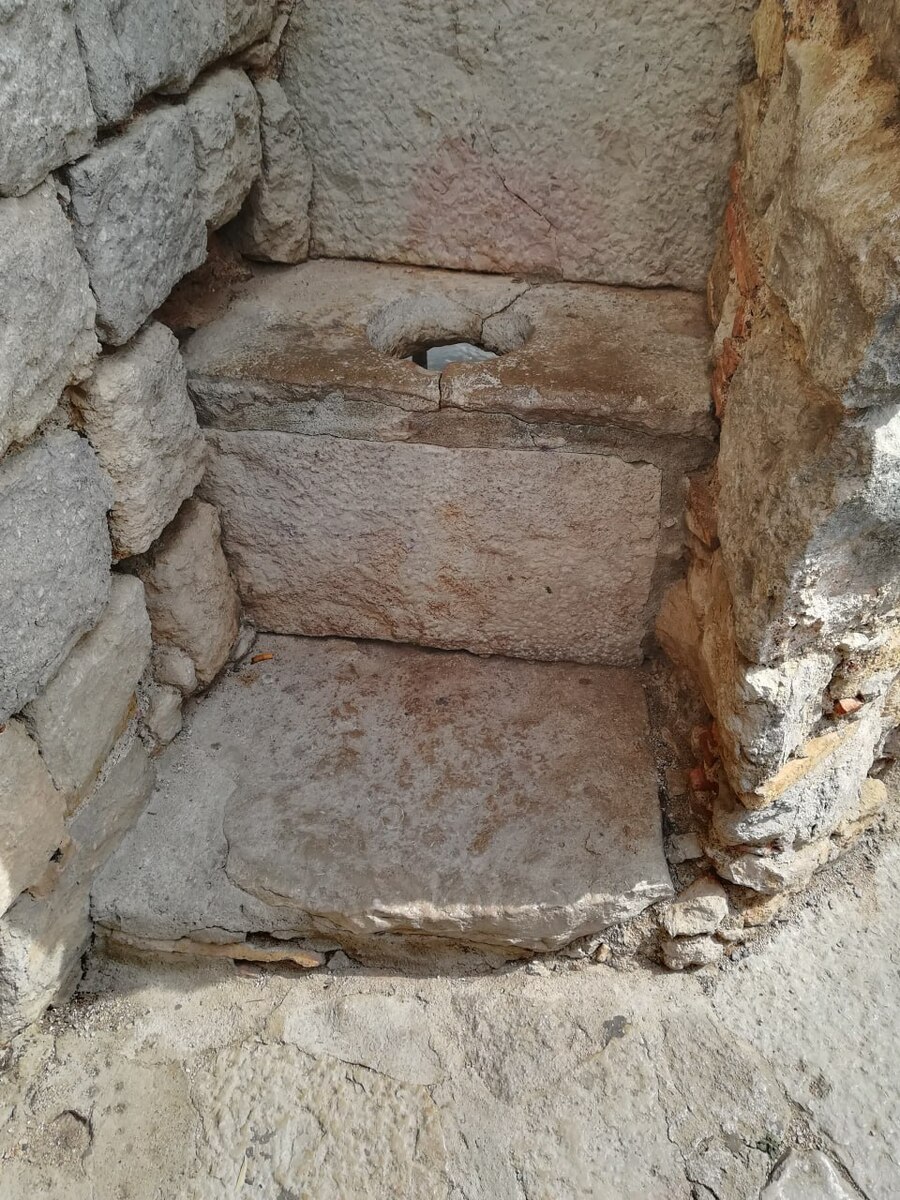

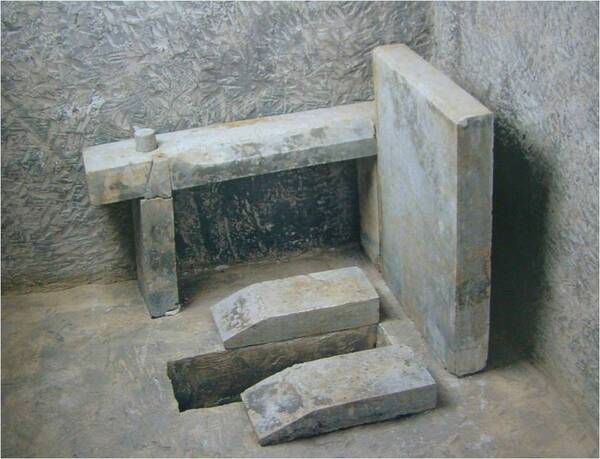

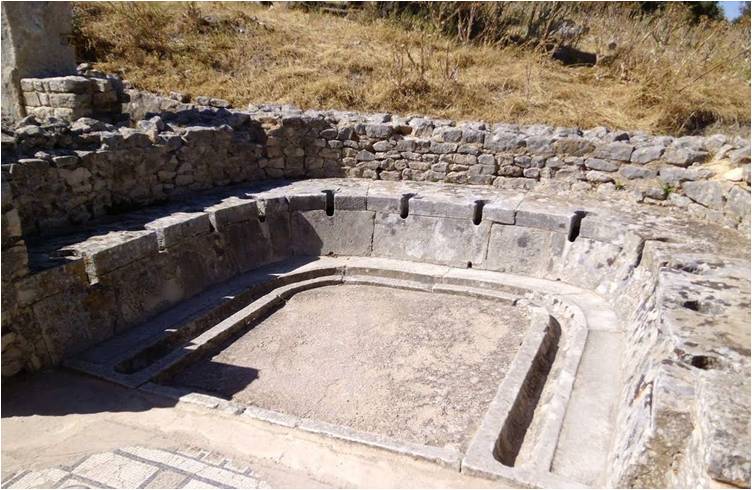

3000 г. до н. э. на Оркнейских островах (Шотландия) в стенах домов делались специальные углубления для справления нужды, соединяющиеся со сточными канавами. 2500 г. до н. э. В Пакистане на р. Инд в поселении Мохенджо Даро используется дренажная система, в которой нечистоты из каждого дома попадают в общую канаву. 1000 г. до н. э. На острове Бахрейн в Персидском заливе обнаружен первый туалет смывного типа 69 г. В Оттоманской (Турецкой) Империи впервые вводится налог на туалеты 1214 г. В Европе появляются общественные туалеты 1596 г. Джон Харрингтон изобретает ватерклозет 1669 г. В Париже издается полицейский указ, предписывающий сооружение в домах туалетов 1739 г. В Париже появляются раздельные туалеты для мужчин и женщин 1824 г. Первый общественный туалет открывается в Париже 1883 г. Для королевы Виктории изготавливают первый керамический унитаз 1959 г. В Париже запрещены туалеты выгребного типа

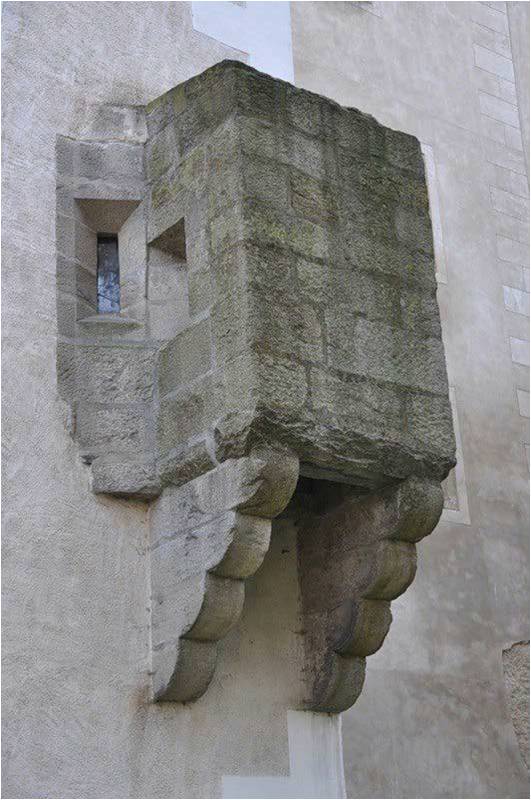

СРЕДНИЕ ВЕКА

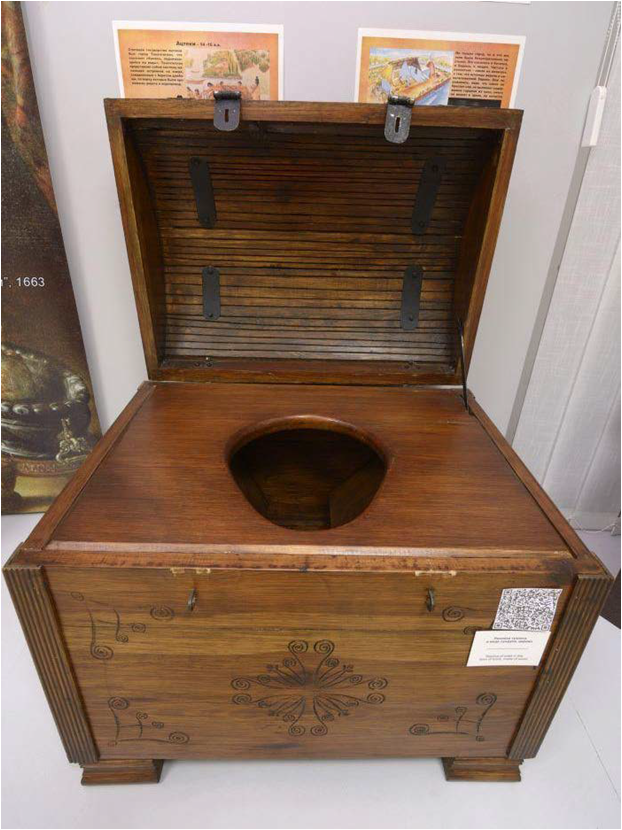

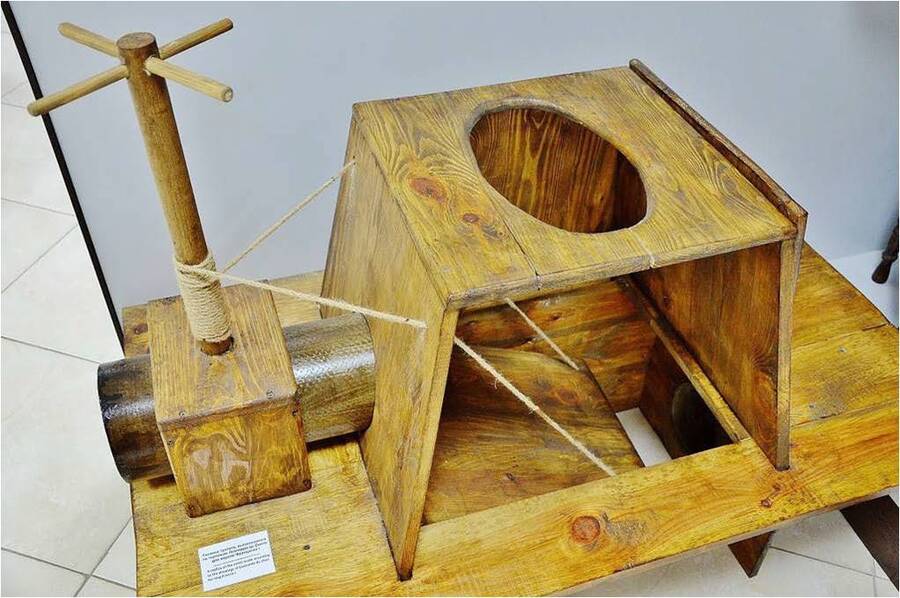

Реплика туалета, выполненного по чертежам Леонардо да Винчи для короля Франциска I

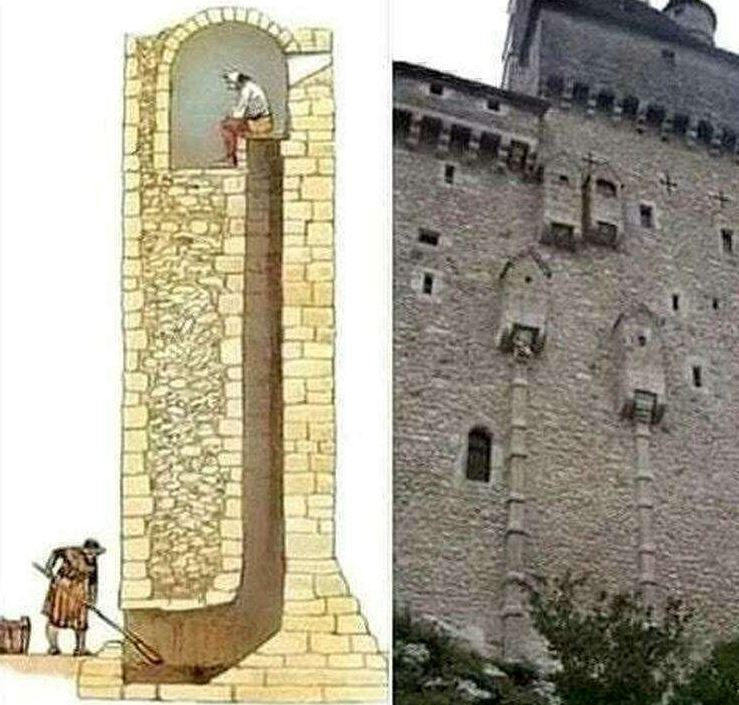

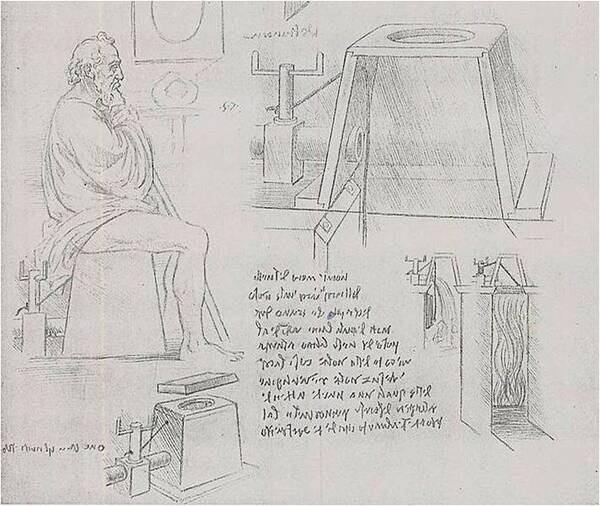

В Милане созданием городской канализации занимался Леонардо да Винчи, и современники отмечали чистоту в городе, тк под каждой улицей были проложены подземные канавы, в которые стоки и нечистоты попадали через специальные отверстия в каменных плитах мостовой. Когда по приглашению французского короля Франциска I Леонардо прибыл в Париж, и был настолько потрясен парижским зловонием, что в 1516 году спроектировал специально для своего патрона туалет со смывом. В чертежах великого провидца обозначены и подводящие воду трубы, и отводные канализационные трубы, и вентиляционные шахты, и вентиль регулирования сливной воды, и даже крышка на унитаз, которая должна была ограничить поступление неприятного запаха в помещение. К сожалению, идеи Леонардо так и остались на бумаге. Франциск, высоко почитавший да Винчи, не захотел строить его изобетение, поскольку для этого нужно было бы провести в замок водопровод и канализацию, что стоило немало денег. К тому же у него уже был туалет-трон — предмет зависти и подражания многих вельмож.

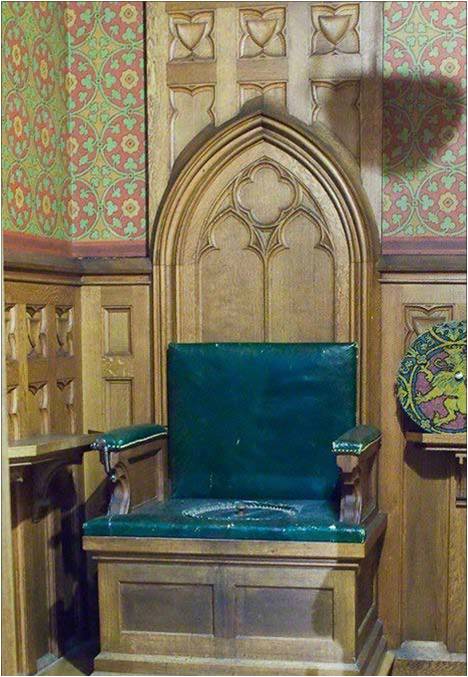

Туалет Екатерины Медичи Франция, XVI век

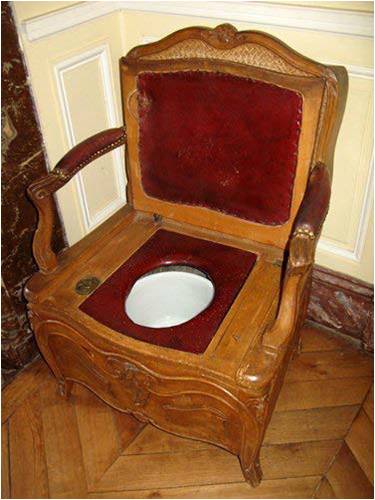

Туалет Людовика XIV (Франция, XVII век)
Капитанский сундук-туалет, гальюн

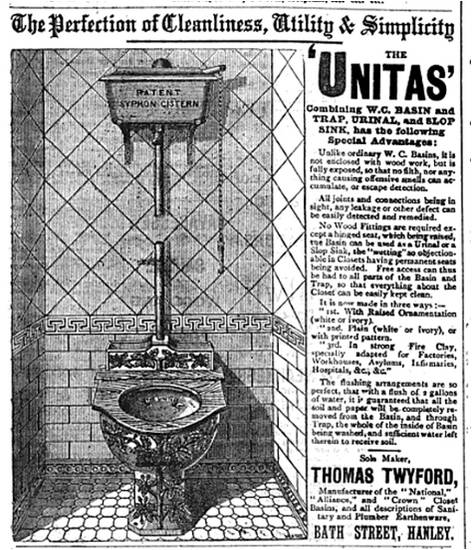

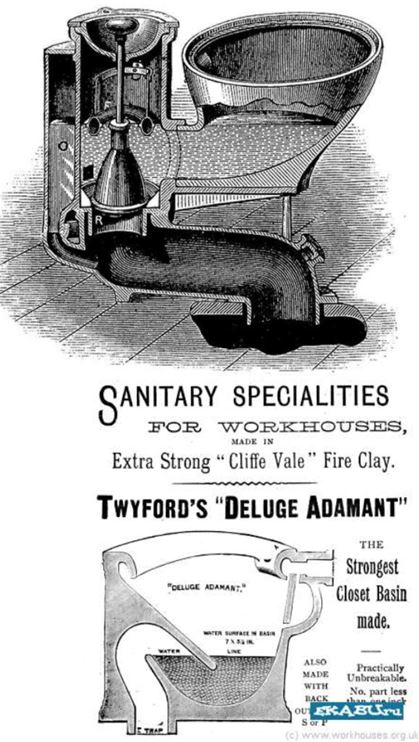

Реклама Твайфорда, 1886 г
Первую революцию совершил шотландский механик и часовщик Александер Каммингс — в 1775 году он получил британский патент на задвижку сливного отверстия и S-образный патрубок (водяной затвор), которые препятствовали проникновению запаха в помещение. Через три года систему усовершенствовал механик Джозеф Брама (будущий изобретатель гидравлического пресса) — он предложил откидную заслонку, а также разработал поплавковую систему для бачка Правление королевы Виктории стало золотым веком для британской сантехники. В 1852 году Джордж Дженнингс сконструировал чашу с клапаном, который открывался только на время смыва под тяжестью воды, а остальное время надежно перекрывал сливное отверстие. В 1870-х сантехник и предприниматель Томас Креппер предложил поднять сливной бачок к потолку для усиления напора воды, а к рычагу протянуть цепочку с рукояткой. Он также полностью отказался от механических задвижек и заслонок в пользу водяного затвора и впервые широко использовал сифонную систему вместо постоянно подтекавших поплавковых клапанов. Последний штрих внес в 1883 году Томас Твайфорд, представив свой шедевр — единую конструкцию из чаши и гидрозатвора не из металла, а из куда более эстетичного и гигиеничного фаянса. Агрегат под названием Unitas (в переводе с латыни «Единство») был оборудован верхним бачком конструкции Креппера, а также подъемным деревянным сиденьем. Этот шедевр стал настоящей звездой международной выставки 1884 года в Лондоне, посвященной здравоохранению. Именно эта модель и определила облик современного унитаза и, по одной из версий, дала ему имя (есть и другая версия — якобы имя свое унитаз получил от названия испанской компании Unitas, поставлявшей ватерклозеты в Россию).
https://www.popmech.ru/diy/10394-unitaz-izobretenie-tysyacheletiya-bez-shutok/

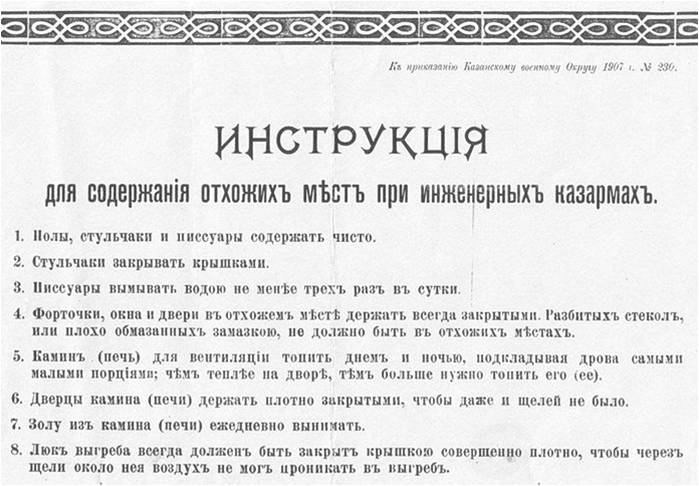

До Петра I ситуация на столичных улицах не была живописной: нечистоты из дворовых туалетов текли даже по Тверской, фекалии из города практически не вывозили, предпочитая сбрасывать в Москва-реку. Антисанитарные условия создавали не только человеческие отходы, но и бытовой мусор и даже трупы животных. В 1699 году император Петр I издал указ «О наблюдении чистоты в Москве и о наказании за выбрасывание сору и всякого помету на улицы и переулки». Каждый, «кто станет по большим улицам и по переулкам всякий помет и мертвечину бросать», будет бит кнутом и получит штраф 10 рублей. В то время это была огромная сумма. В эти же годы в столице начали оборудовать первую канализацию. Позже уже Екатерина II своим указом повелела «накрепко запретить и неослабно наблюдать, чтобы в Москву-реку и прочие через город текущие воды никто никакого сору и хламу не бросал и на лед нечистот не вывозил». Но указы не решили проблемы «зловонной» Москвы, и даже в конце XIX века журнал «Русская летопись» писал: «С какой стороны ни подойдешь к ней, страшное зловоние встречает вас на самом пороге. Вот Красная площадь и на ней единственный в Москве монумент освободителям России в 1612 году. Вокруг него настоящая зараза от текущих по сторонам вонючих потоков. Около памятника будки, на манер парижских писсуаров, к ним и подойти противно. Ручьи текут вниз по горе около самых лавок с фруктами…». В XIX веке в Москве строились общественные туалеты (деревянные или каменные), однако, и те сразу стали крайне грязными. Путеводитель конца 1880 года указывал, что информацию о том, где находится туалет, мог знать любой дворник, но советовал избегать таких мест. «Удобнее всего зайти в первую попавшуюся, только не 3-го разряда, гостиницу, дав предварительно швейцару или коридорному на чай 5 или 10 копеек. Ватерклозет общий, довольно чистый». Первые унитазы в домах стали устанавливать с конца XIX века, с 1909 особую популярность получили фаянсовые модели испанской фирмы Unitas. С 1912 подобные устройства начали изготавливать в России. В 1929 году в СССР изготовили более 150 000 унитазов в год, и с каждым десятилетием цифра увеличивалась. Постепенно совершенствовались и модели унитазов, и устройство канализации: в наши дни свидетельств зловонной Москвы не осталось. https://knowrealty.ru/tualetnaya-istoriya-o-chem-ne-prinyato-govorit-v-obshhestve
НАШЕ ВРЕМЯ

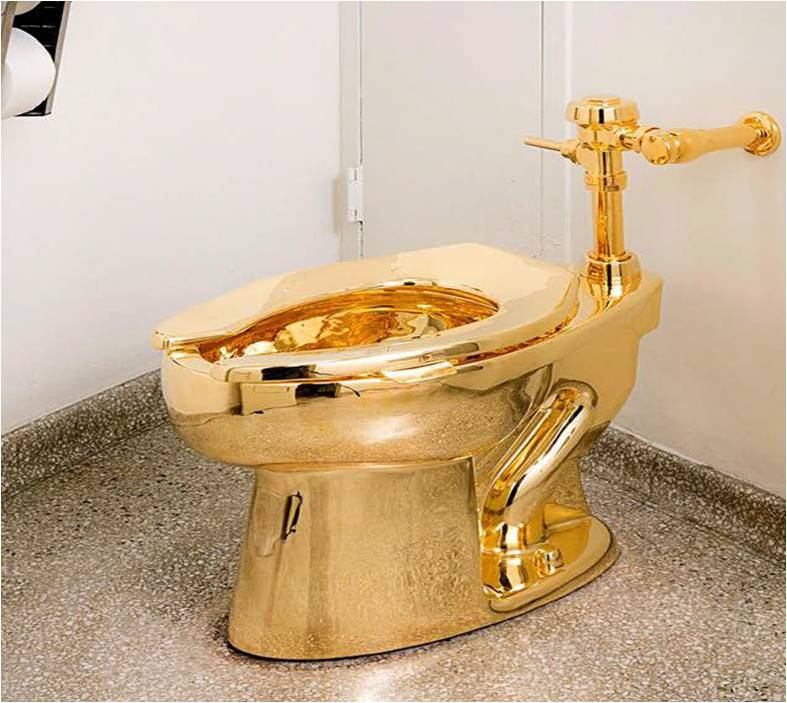

Маурицио Каттелан. 2016 г. Золото 750 пробы. музей С. Р. Гуггенхайма, Нью-Йорк
Туалет Swarovski 2010-е.

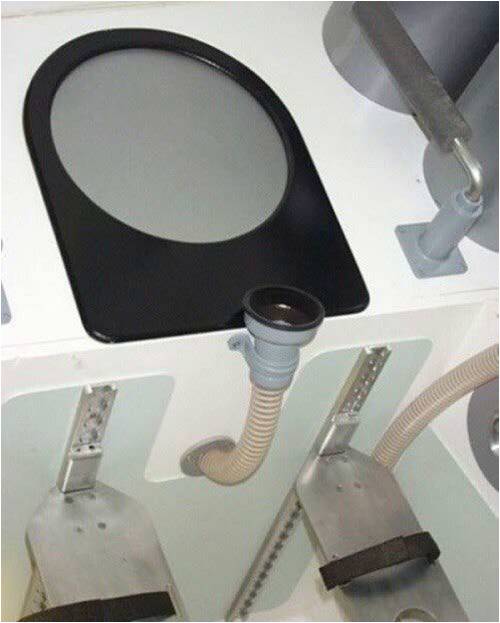

Унитаз Международной космической станции.США, 2000
Рабочий офис» (Россия, 2000-е)

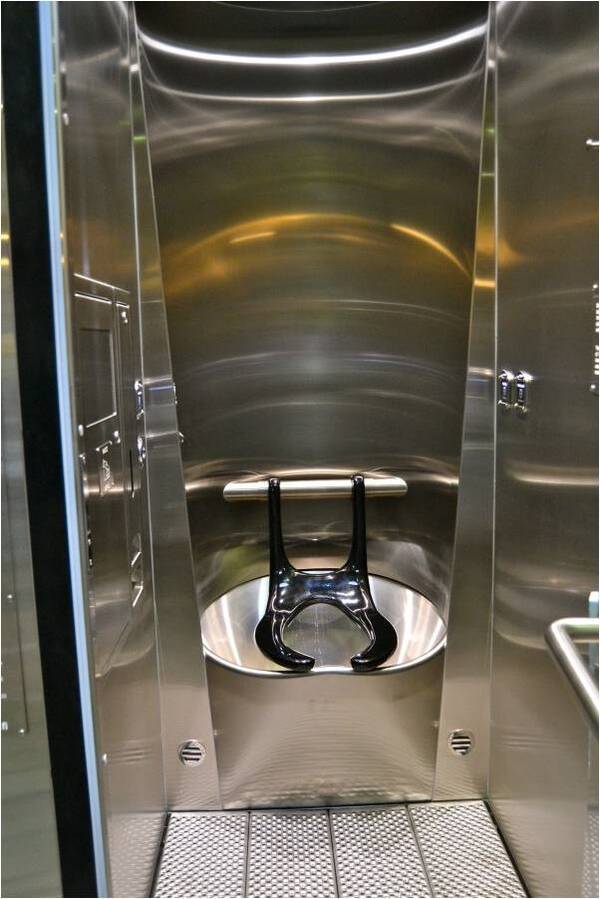

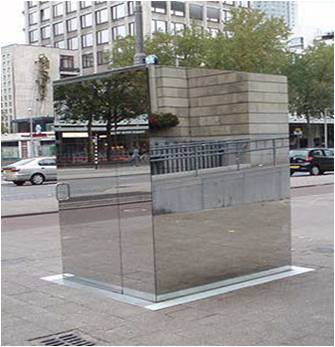

туалет на автостраде Швейцария 2020
Туалет, в односторонней зеркальной коробке Англия, 2010

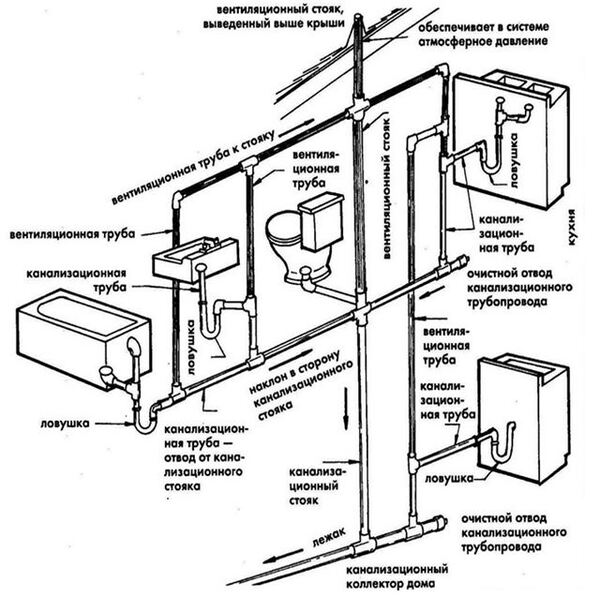

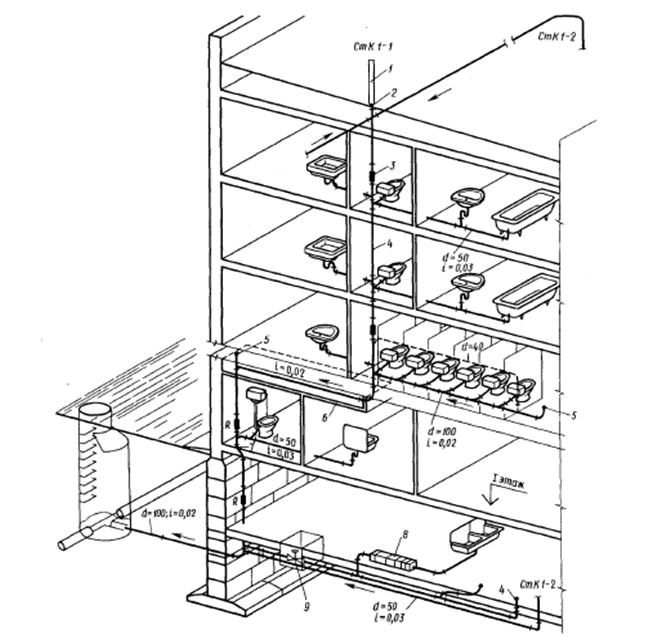

УСТРОЙСТВО СОВРЕМЕННОЙ БЫТОВОЙ КАНАЛИЗАЦИИ. БАЗОВЫЕ ПРИНЦИПЫ

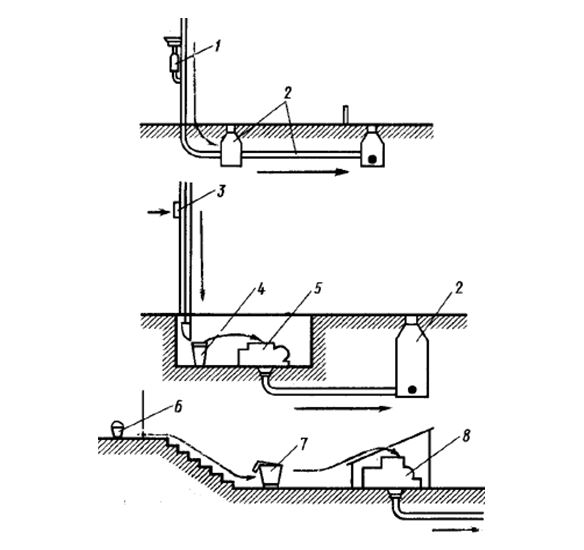

СТОЧНЫЕ ВОДЫ - бытовые - производственные - атмосферные
Хозяйственно-бытовые сточные воды Источник: Жилые, общественные и административные здания (туалеты, кухни, ванные). Состав: Органические загрязнения (~50%), азот, фосфор, синтетические моющие средства (СМС), бактерии. Очистка: Биологическая очистка (основной метод), механическая (решетки, песколовки).
Производственные сточные воды Источник: Технологические процессы, охлаждение оборудования, мытье полов в цехах. Состав: Нефтепродукты, тяжелые металлы, кислоты, щелочи, специфические химические вещества. Очистка: Чаще всего локальная. Применяются физико-химические (реагентная обработка, флотация, ионный обмен) и механические методы.
Атмосферные сточные воды (ливневые/поверхностные) Источник: Дождь, таяние снега, поливка улиц. Состав: Взвешенные вещества (песок, грязь), нефтепродукты, уличный мусор. Очистка: Механическая очистка, отстаивание, фильтрация, редко — обеззараживание.

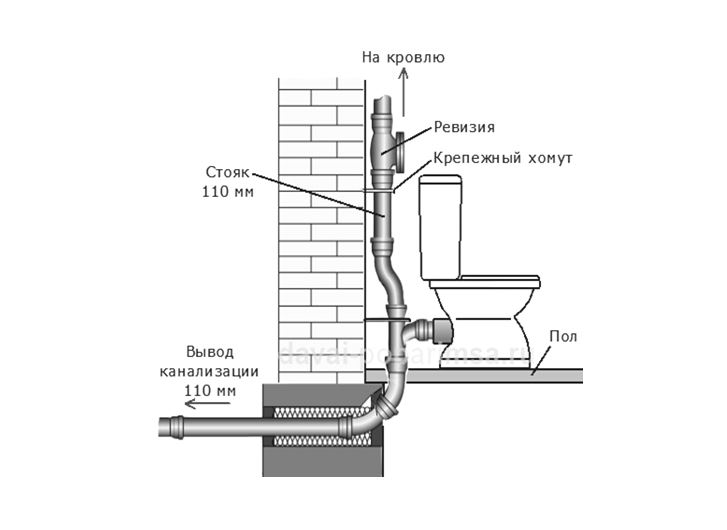

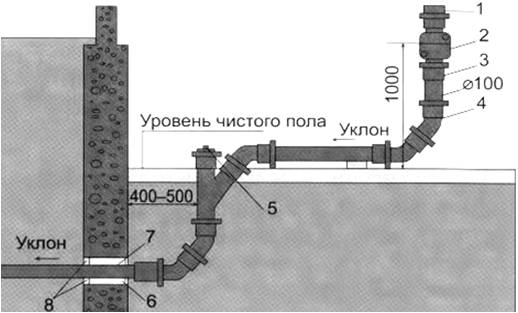

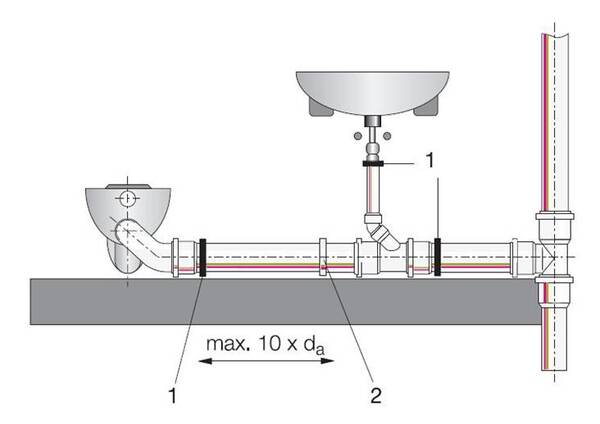

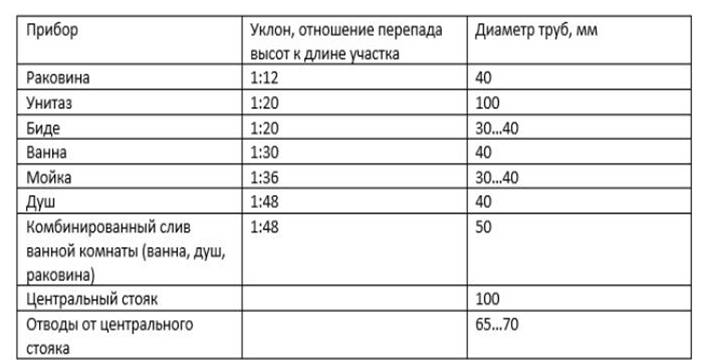

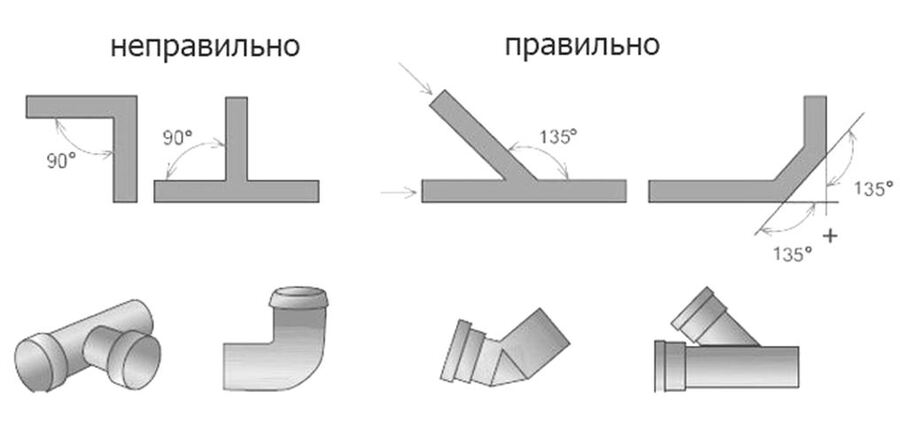

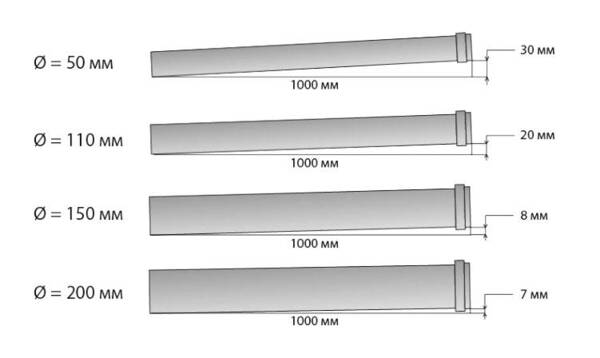

УКЛОНЫ КАНАЛИЗАЦИОННЫХ ТРУБ

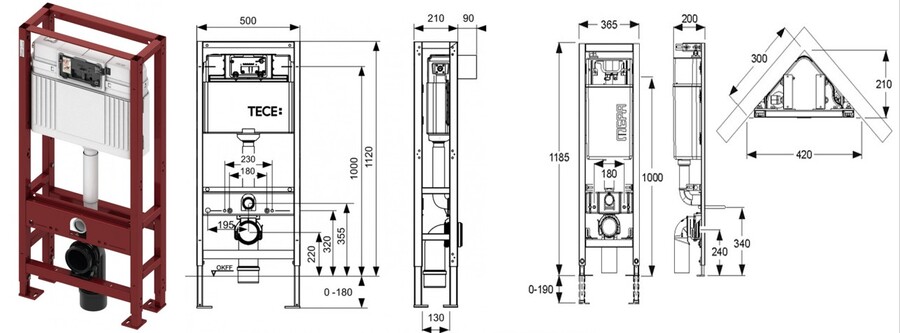

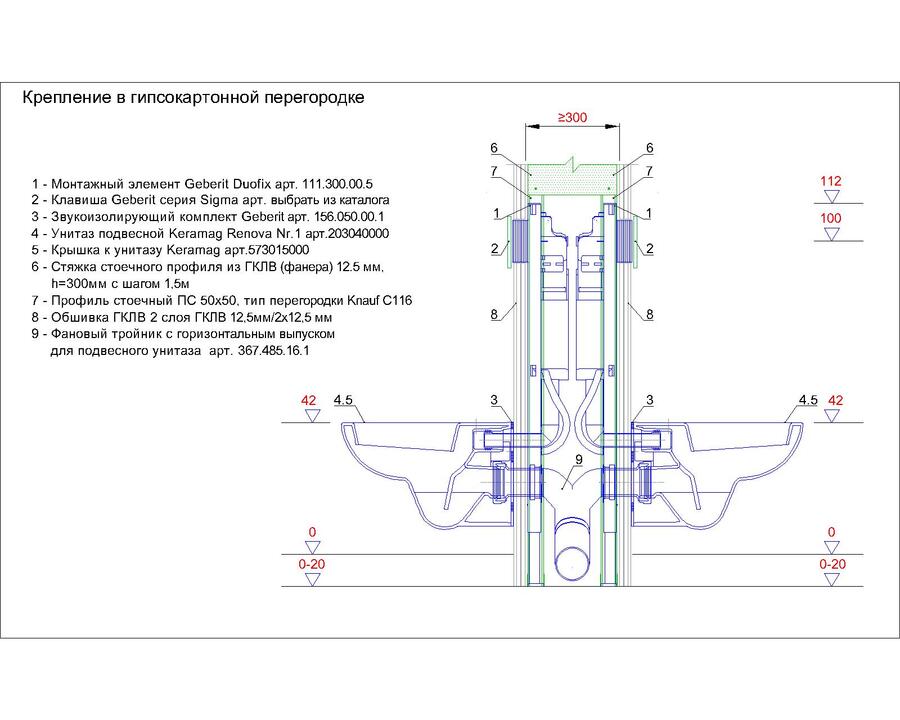

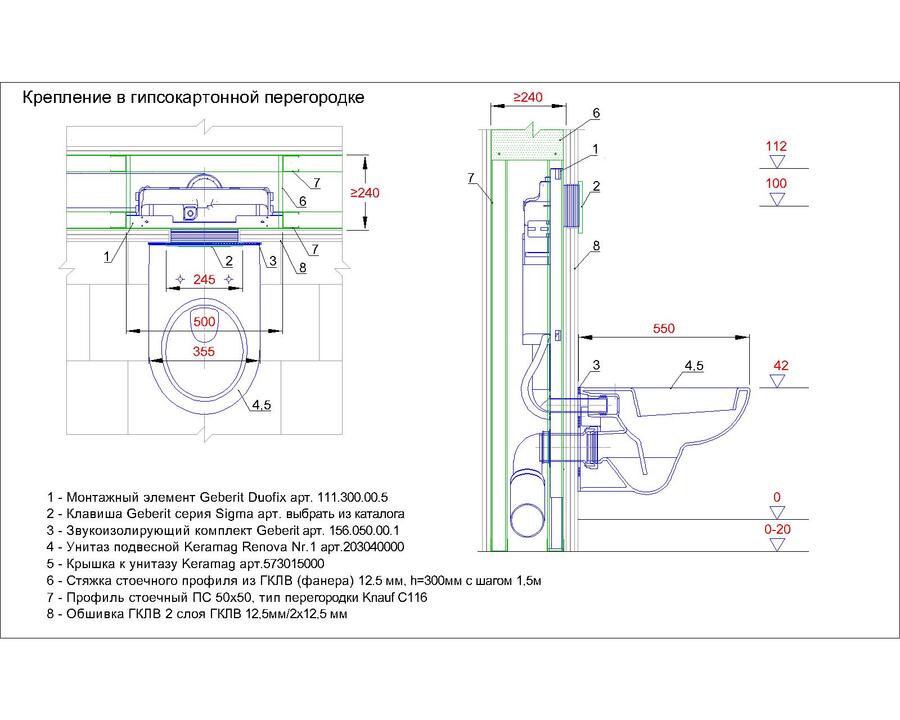

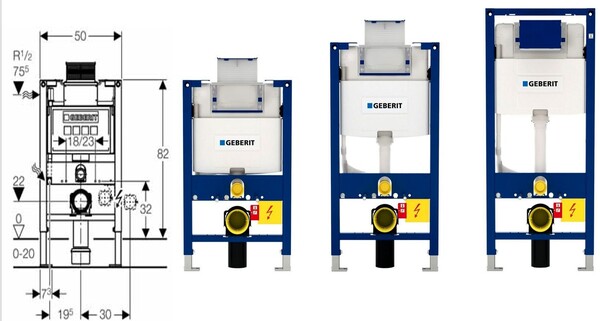

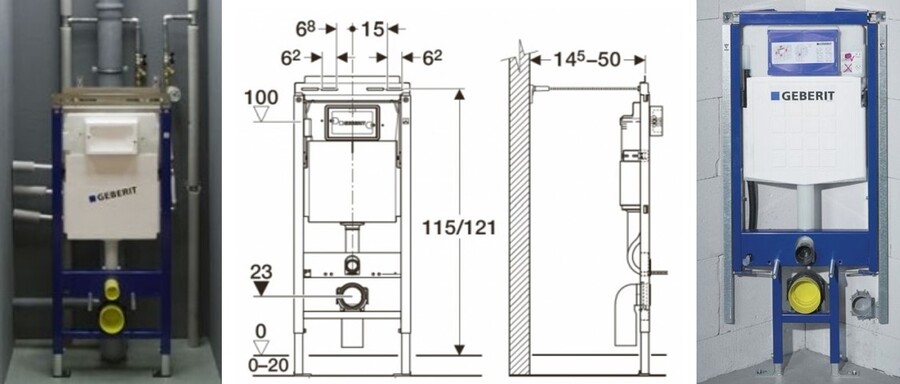

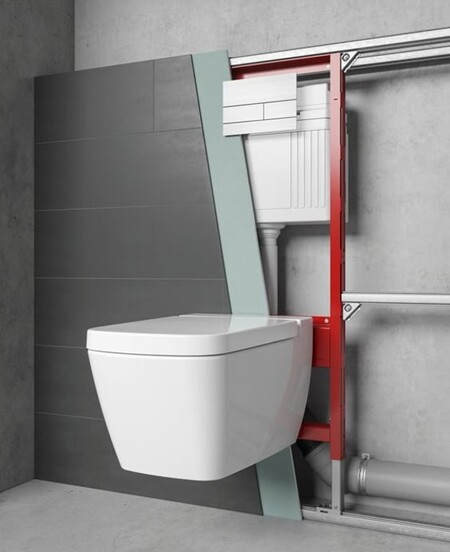

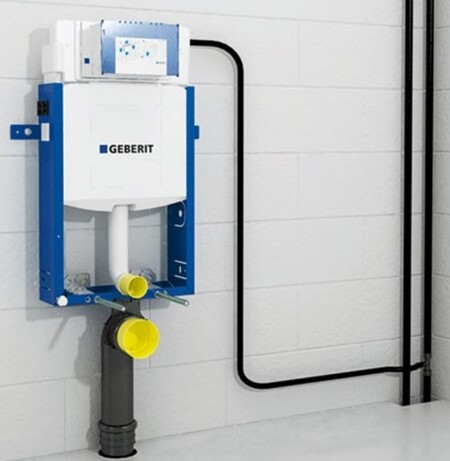

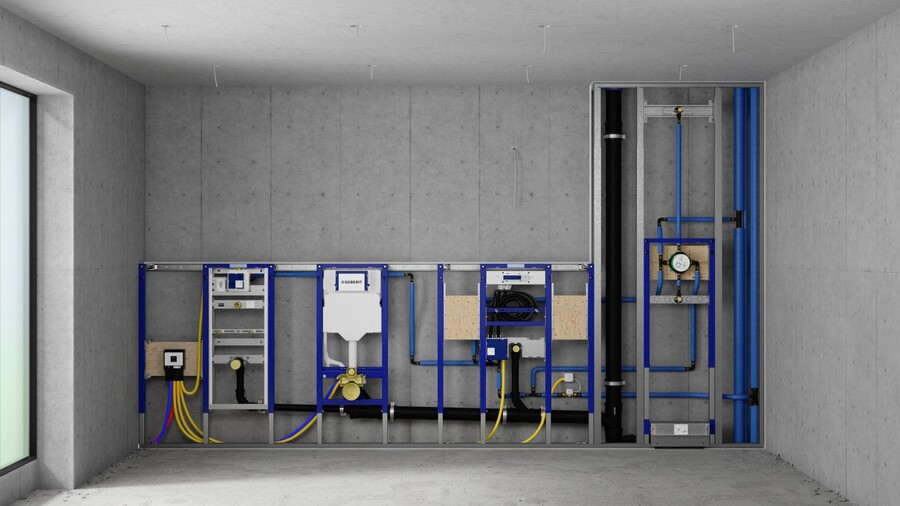

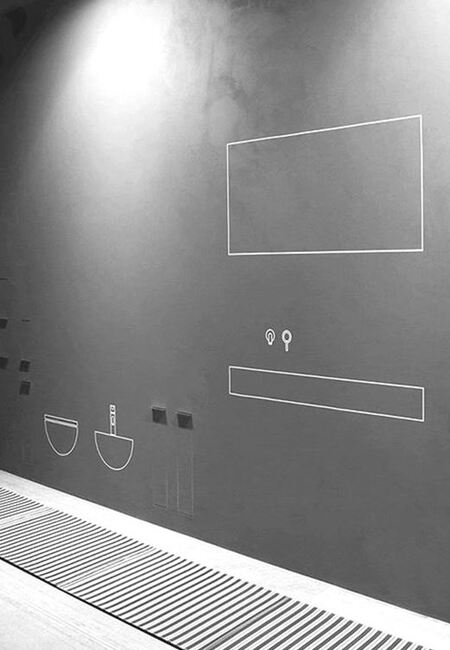

СИСТЕМЫ ИНСТАЛЛЯЦИЙ. ВИДЫ И ВАРИАНТЫ МОНТАЖА
РЕГУЛИРУЕМЫЕ ИНСТАЛЛЯЦИИ

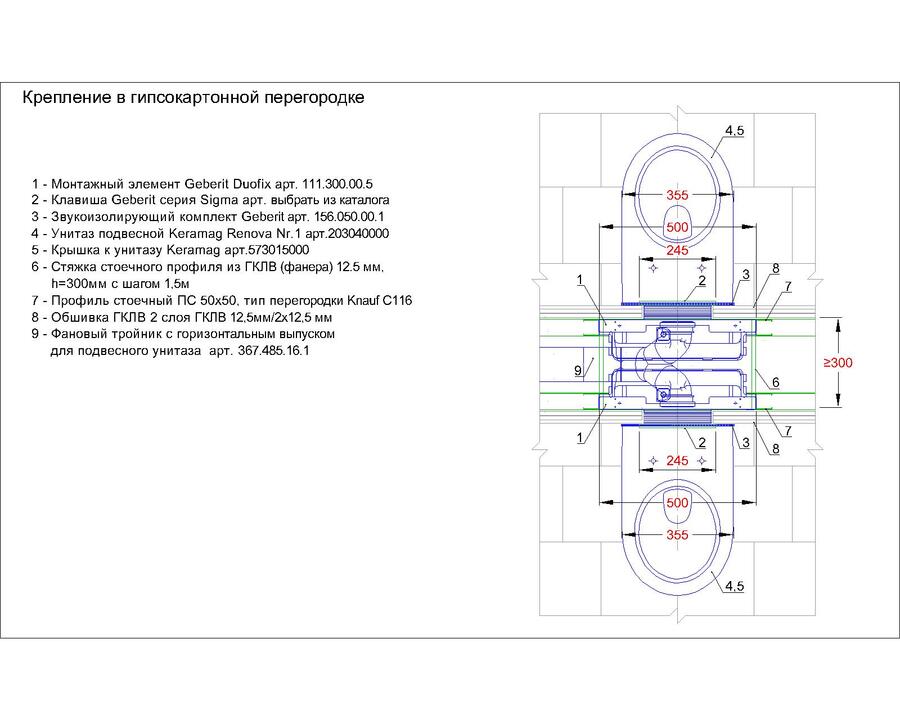

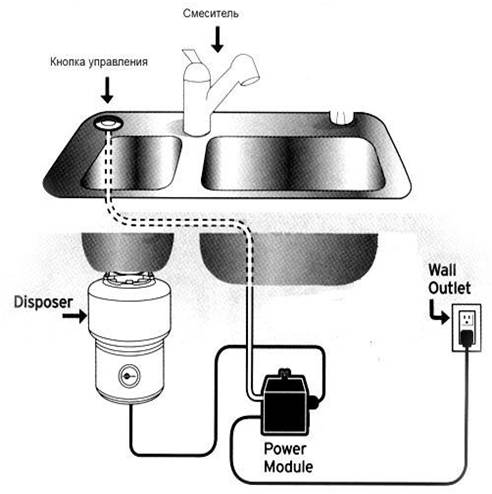

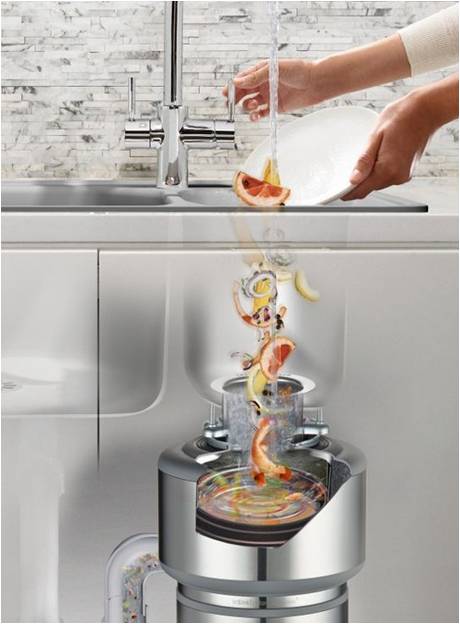

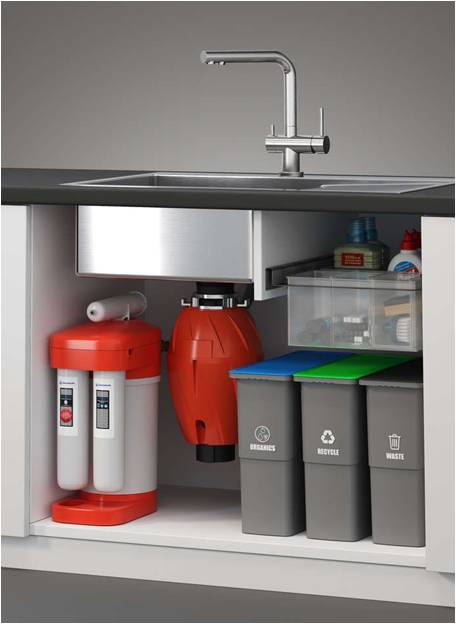

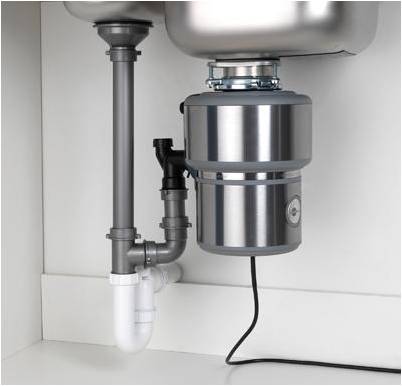

ИЗМЕЛЬЧИТЕЛЬ ПИЩЕВЫХ ОТХОДОВ

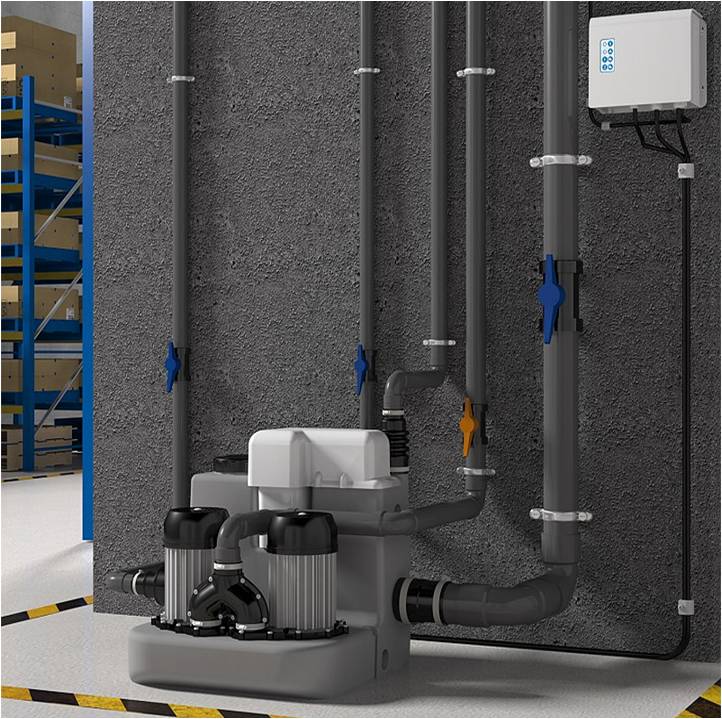

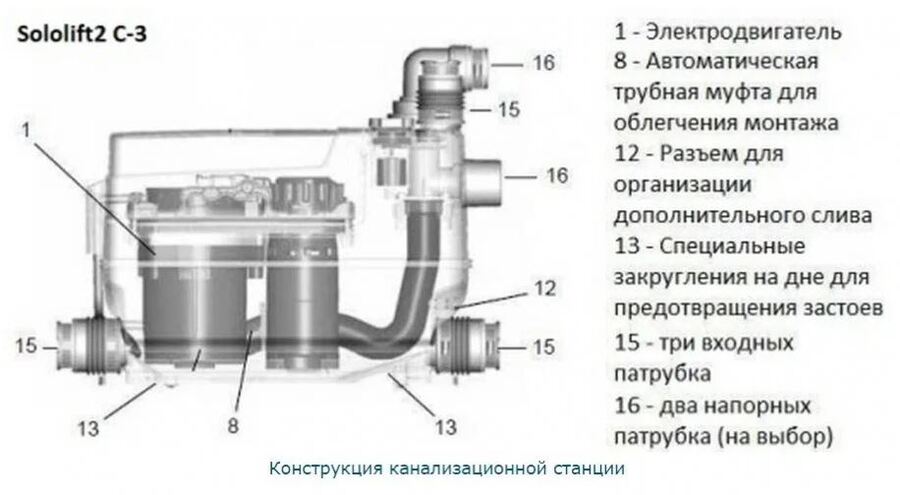

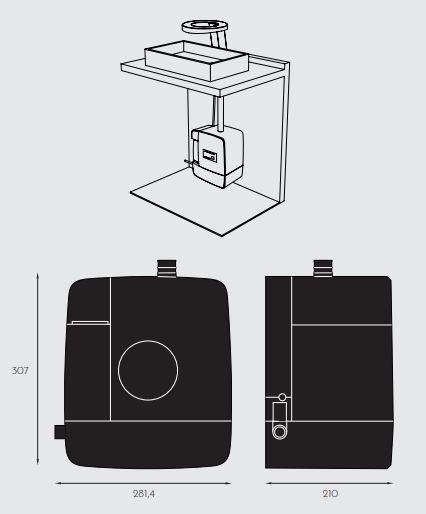

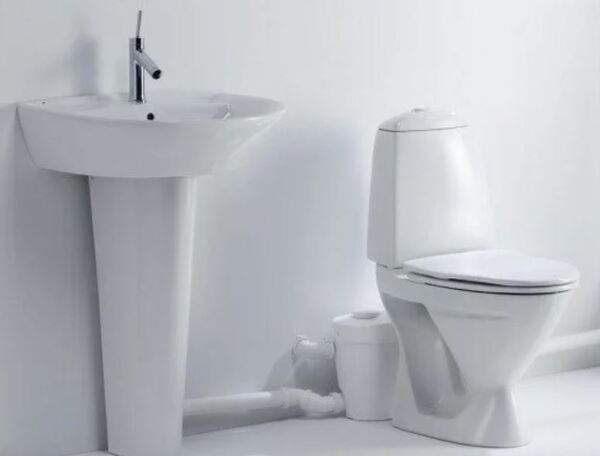

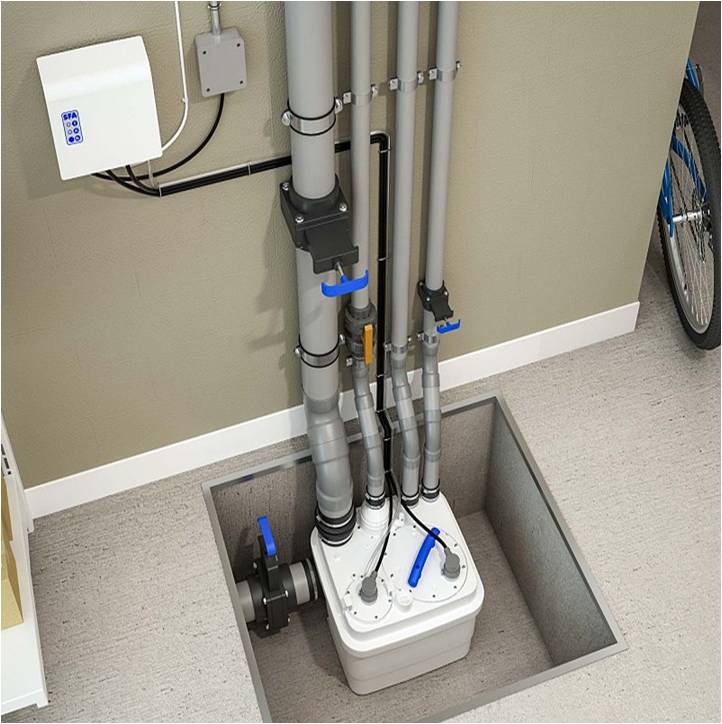

СОЛОЛИФТ ДЛЯ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ КАНАЛИЗАЦИИ

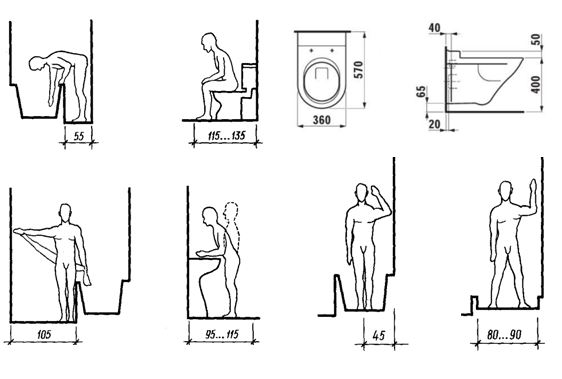

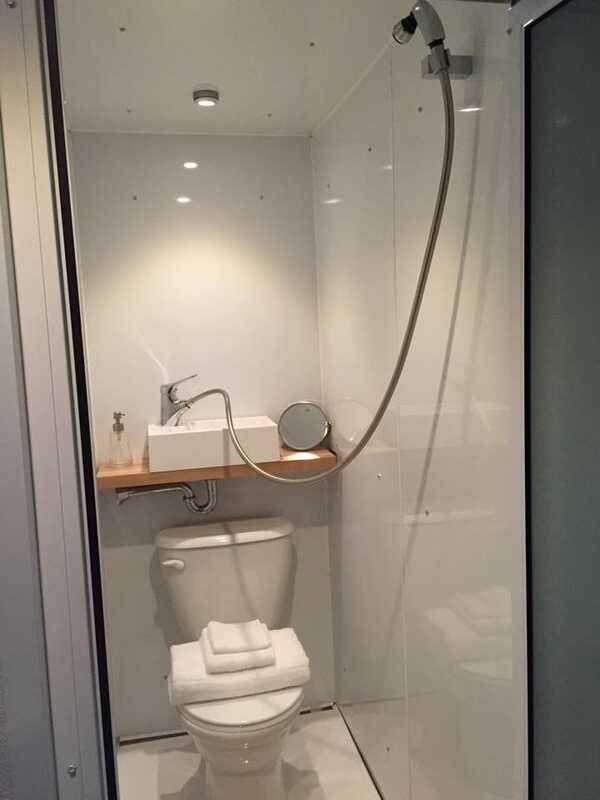

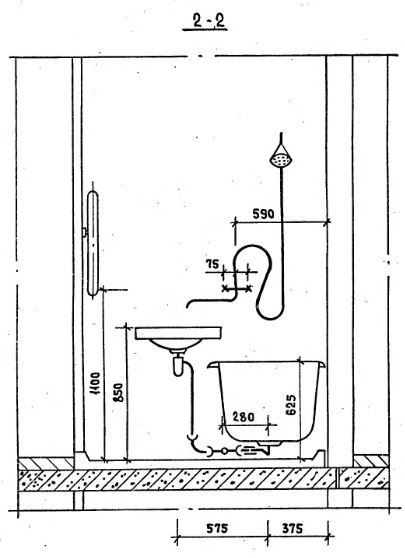

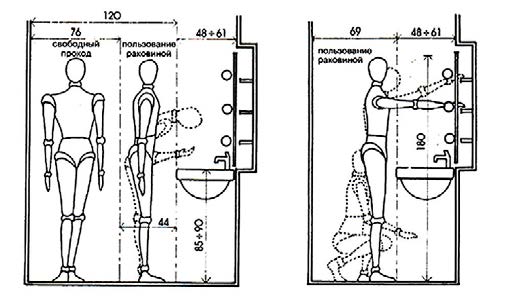

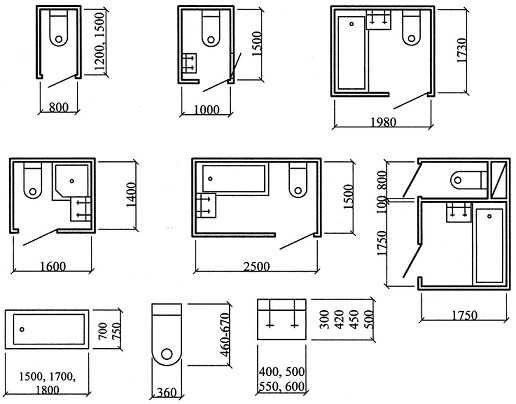

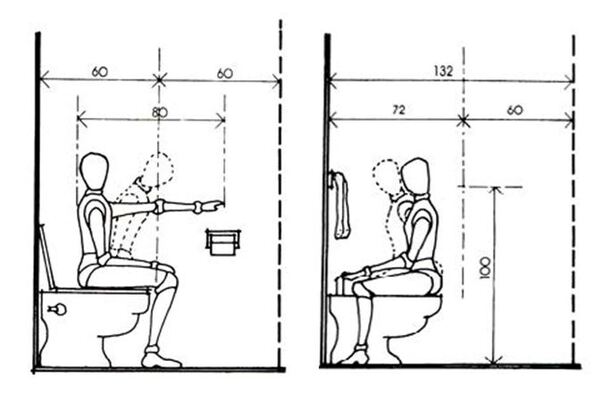

ЭРГОНОМИКА САН.УЗЛА

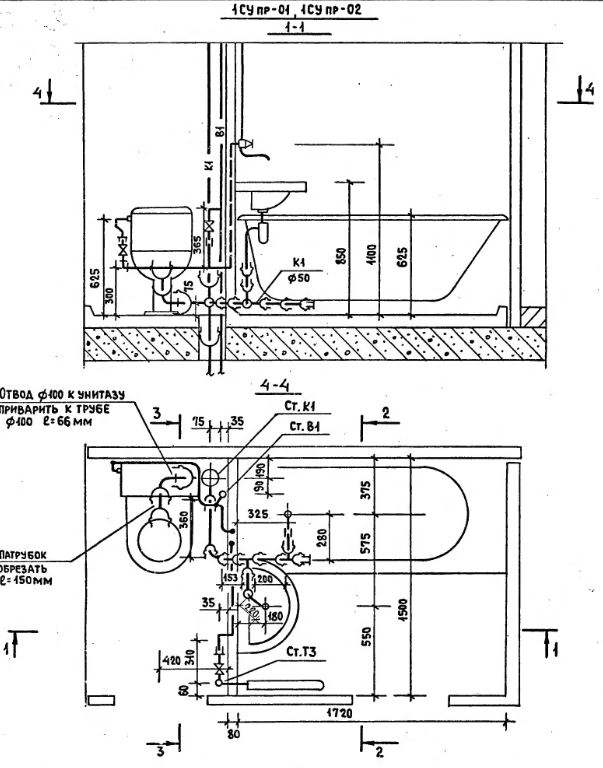

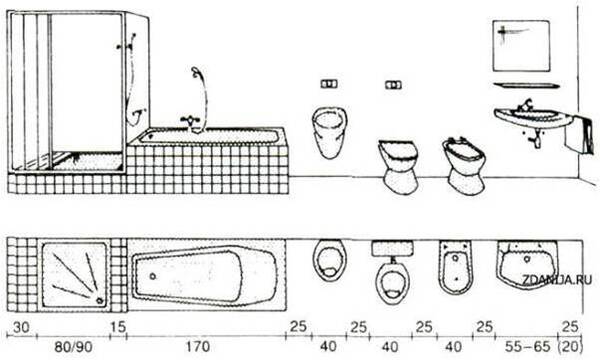

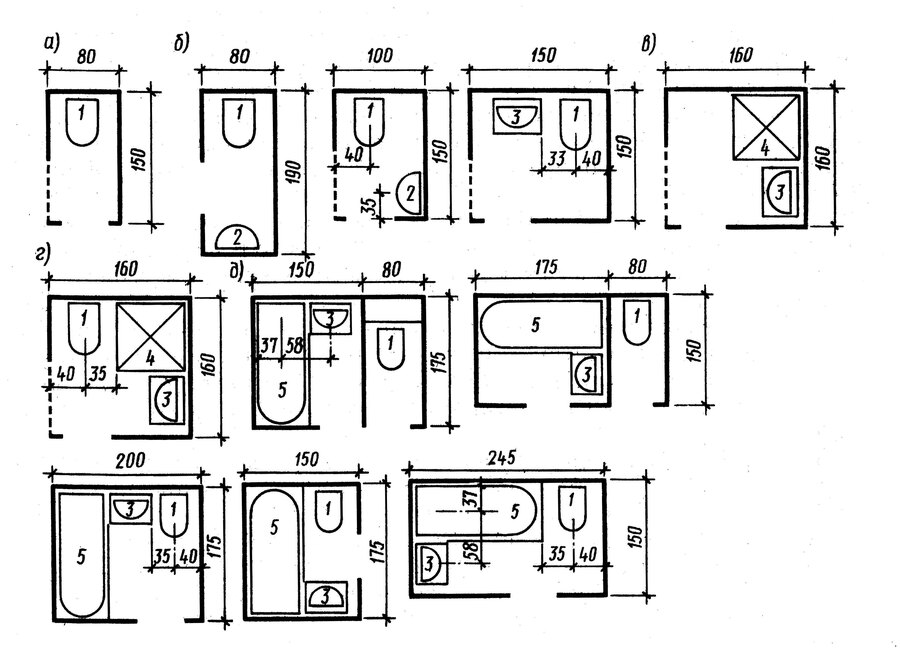

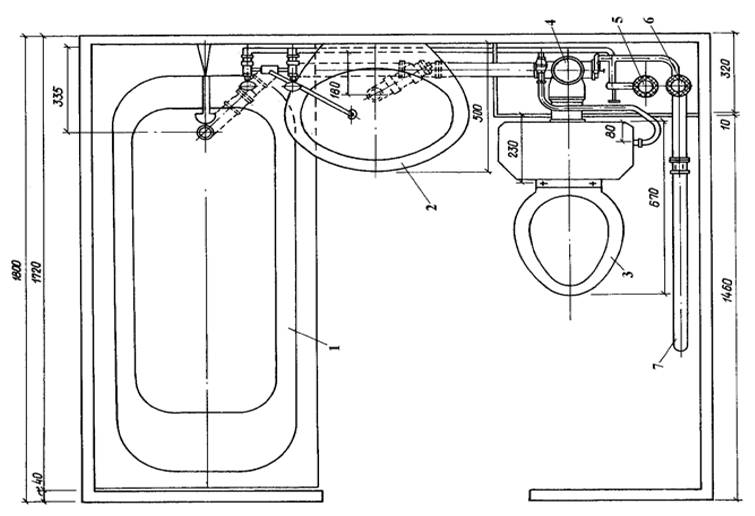

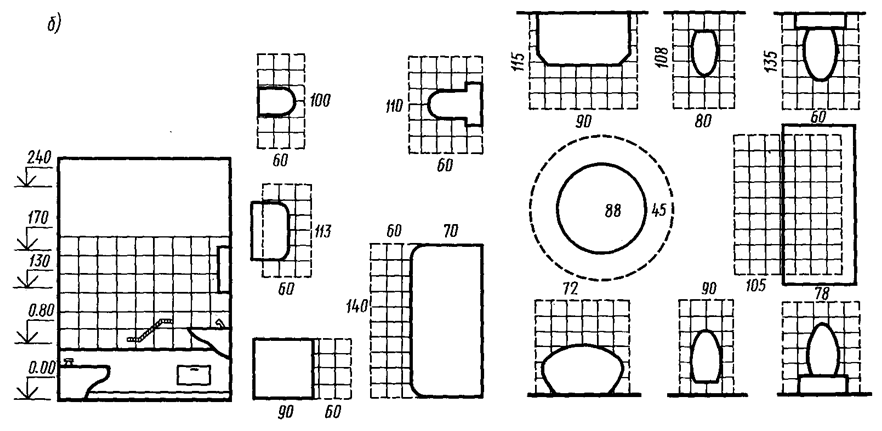

НОРМАЛИ САН.УЗЛОВ ЖИЛЫХ ЗДАНИЙ

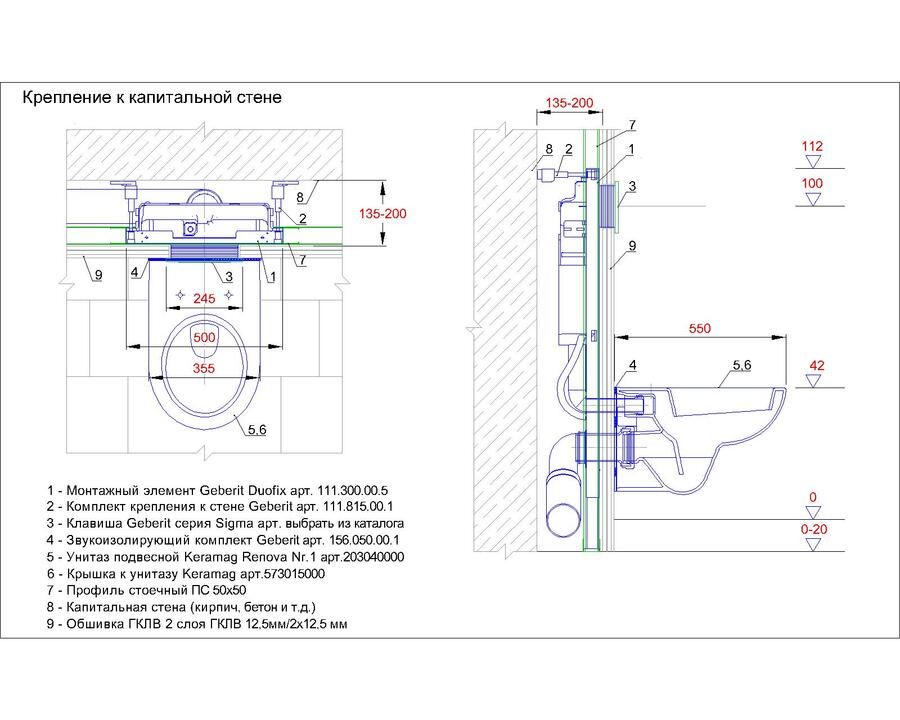

ОСНОВНЫЕ САНИТАРНО-ТЕХНИЧЕСКИЕ ПРИБОРЫ. ПРИНЦИП РАБОТЫ, ТИПЫ МОНТАЖА

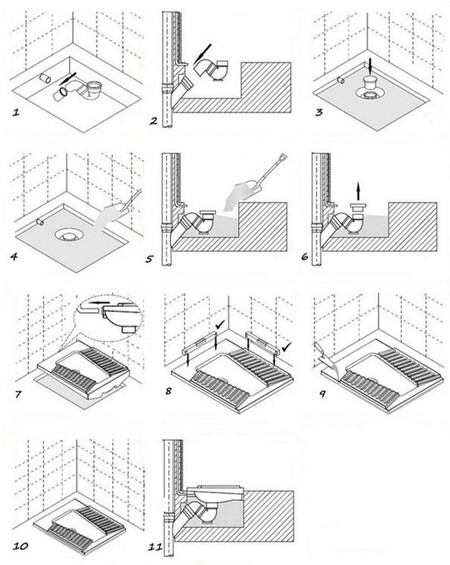

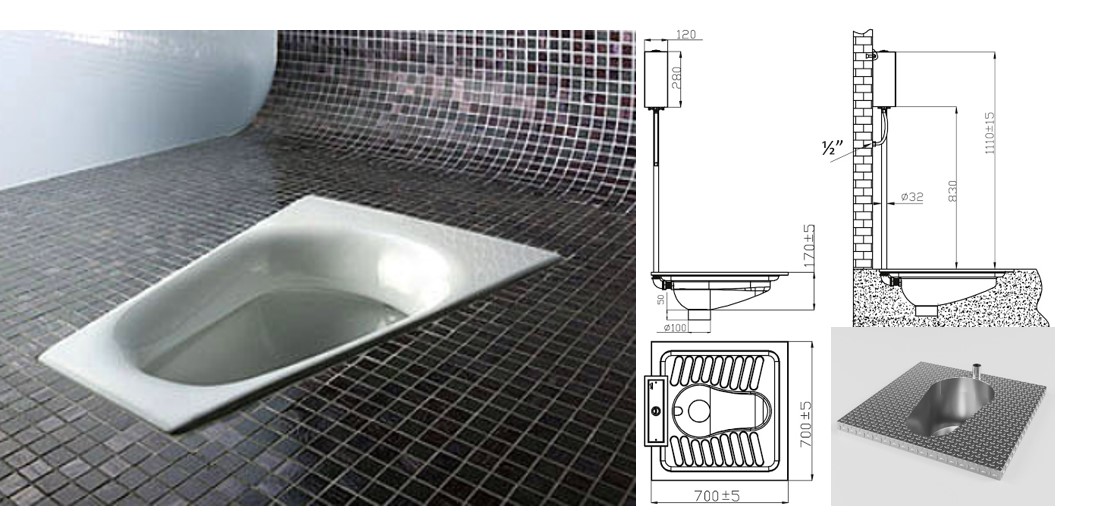

НАПОЛЬНЫЙ УНИТАЗ: ЧТО ТАКОЕ «ЧАША ГЕНУЯ»

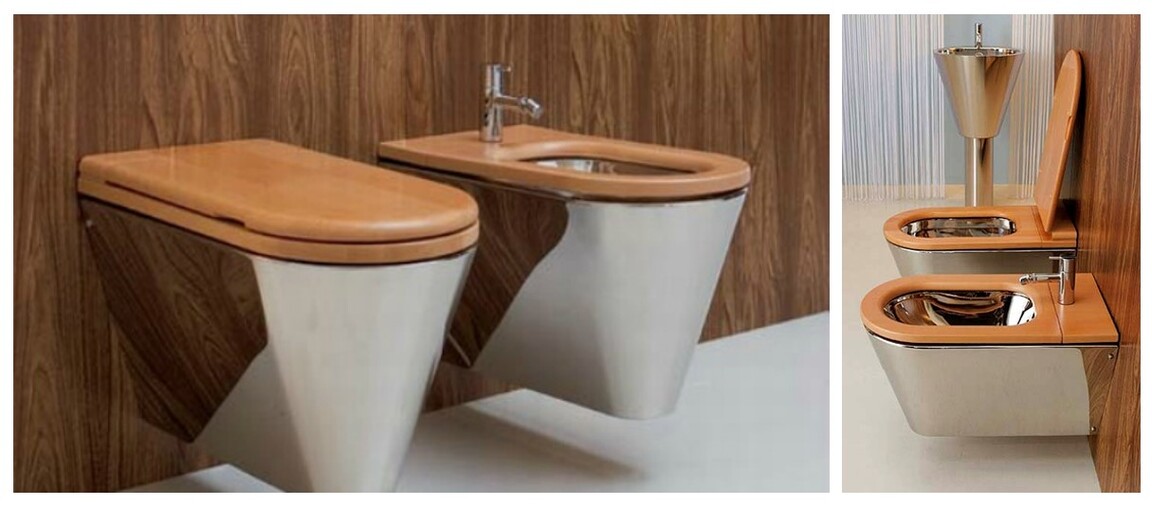

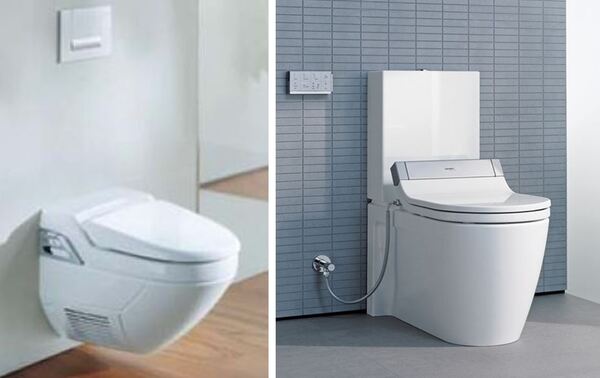

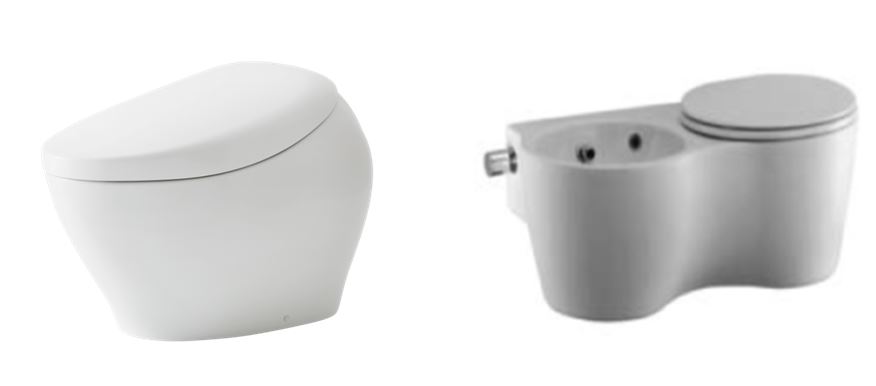

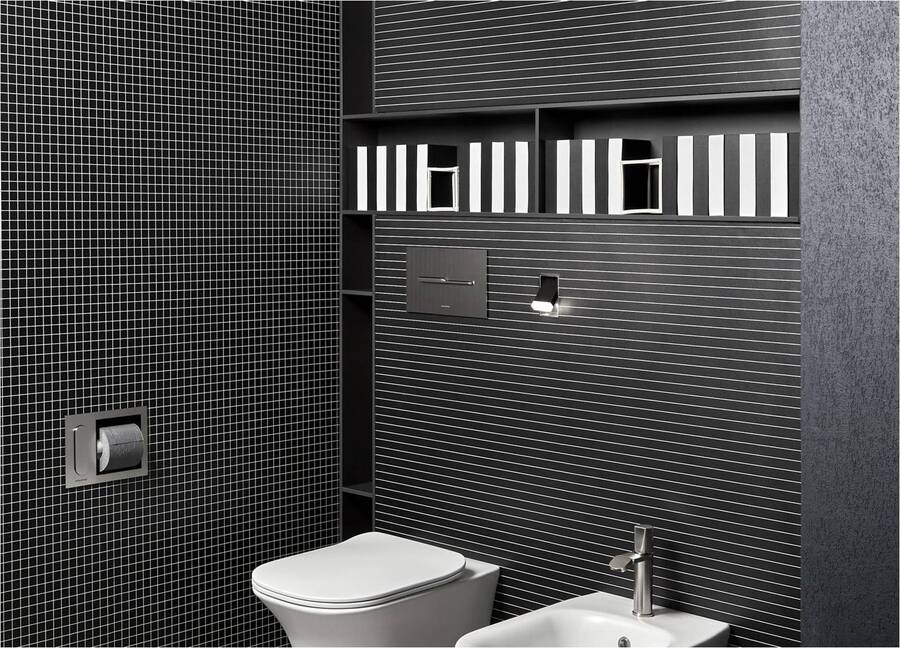

УНИТАЗЫ, БИДЕ, УНИТАЗ С ФУНКЦИЕЙ БИДЕ, КРЫШКА-БИДЕ

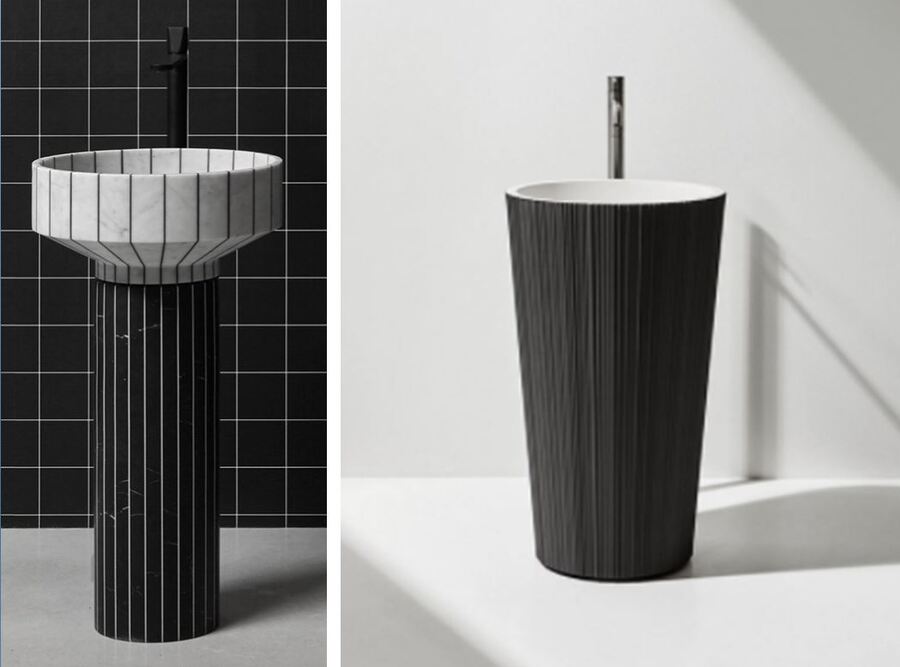

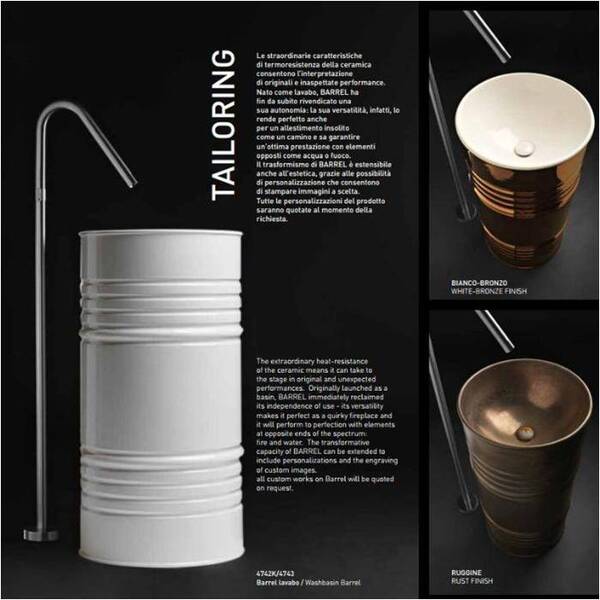

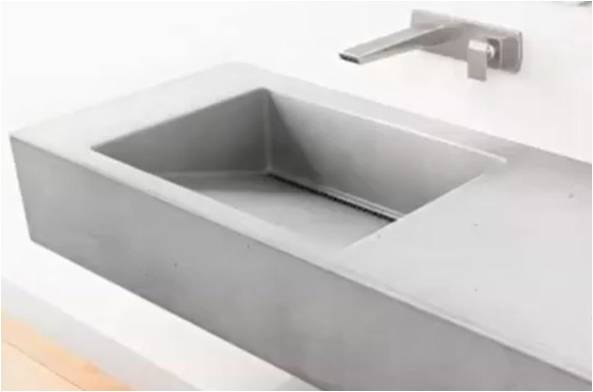

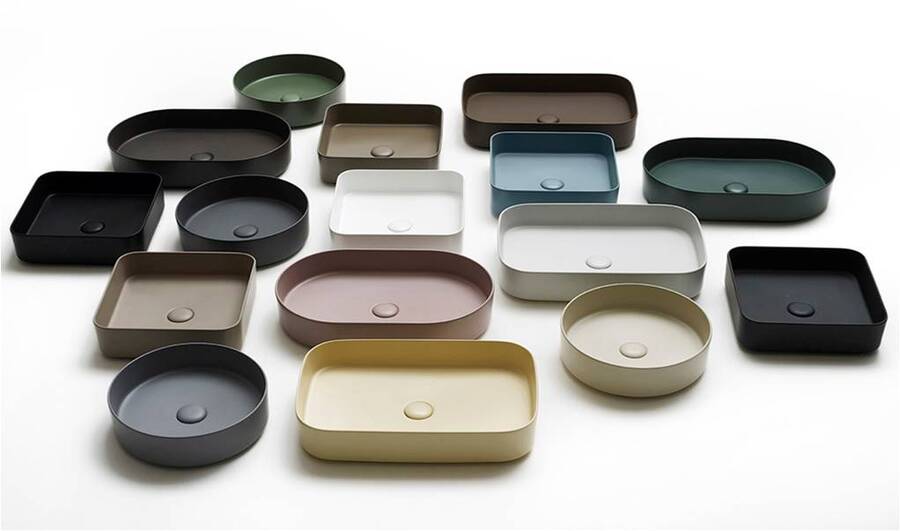

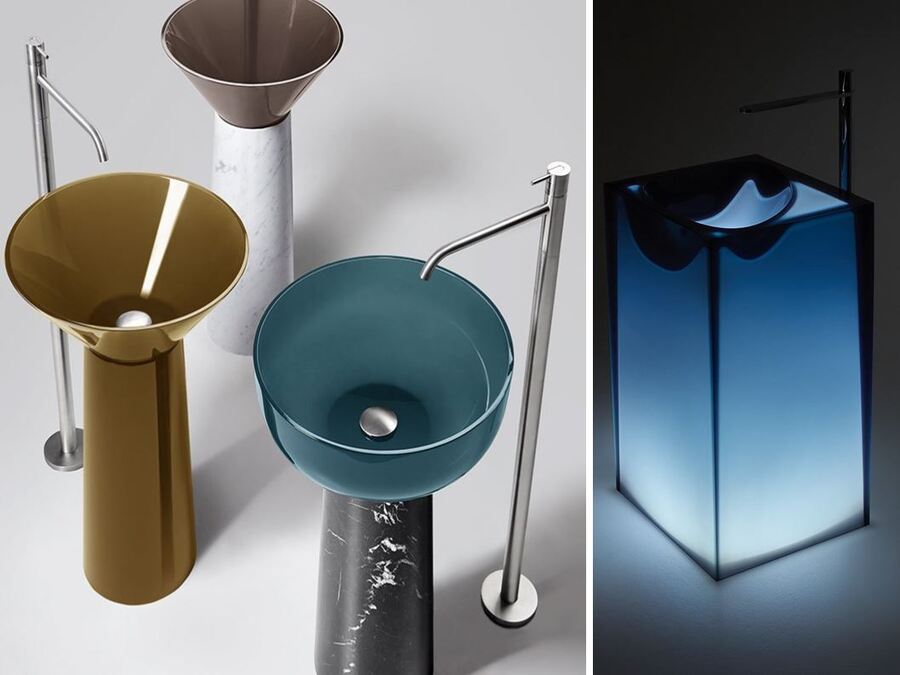

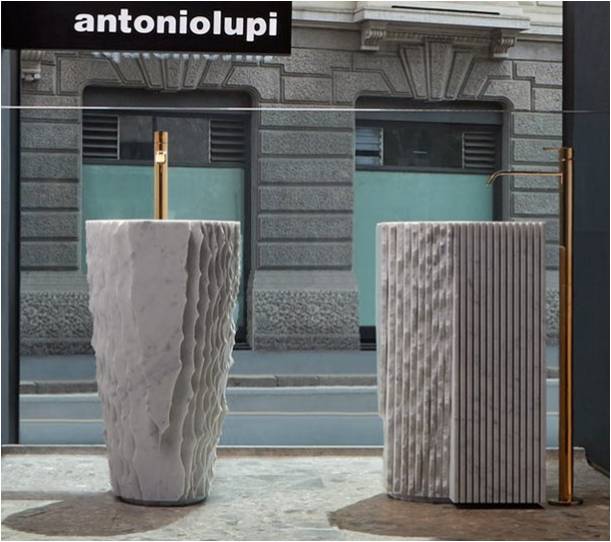

ВИДЫ РАКОВИН

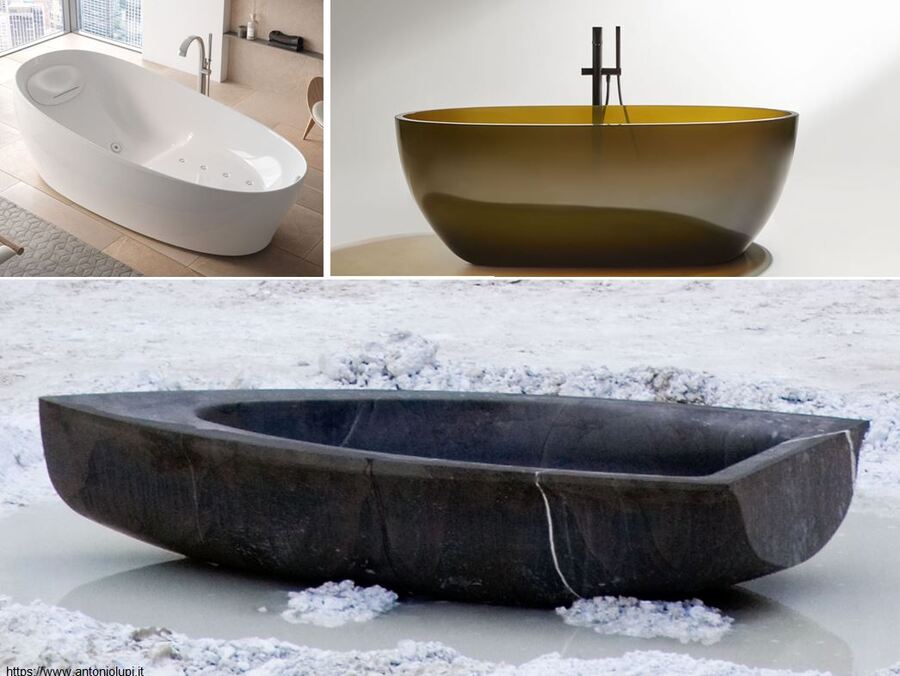

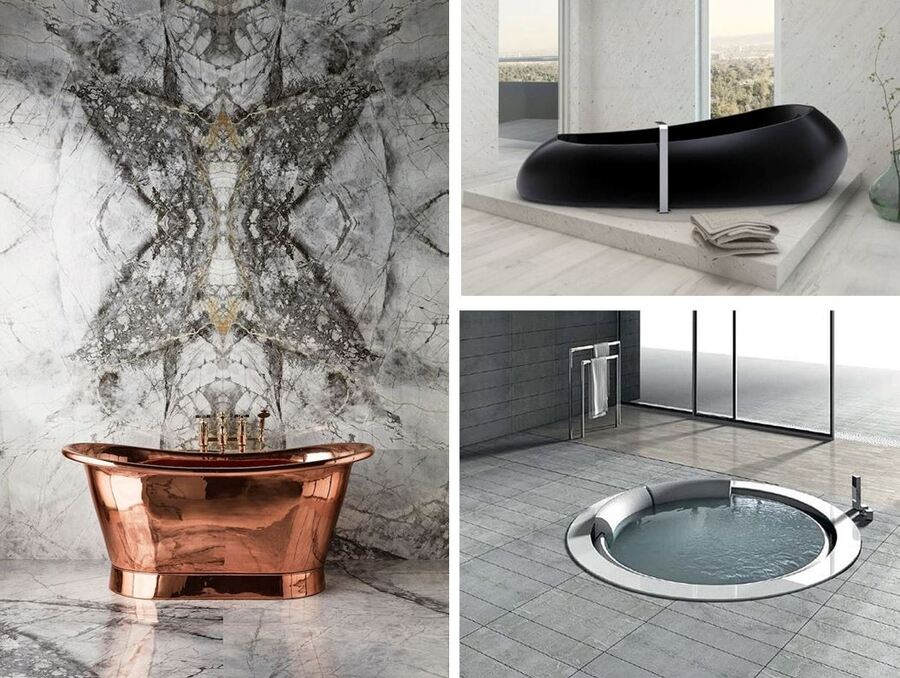

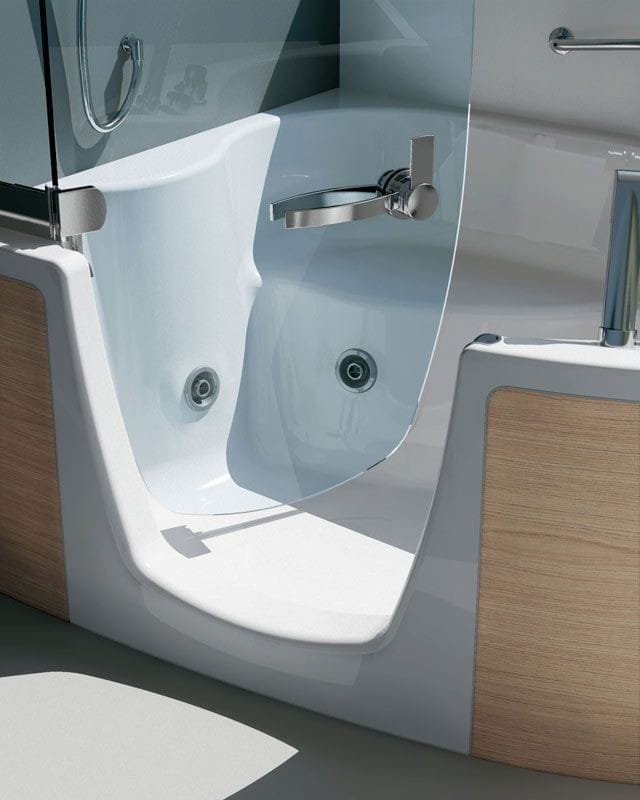

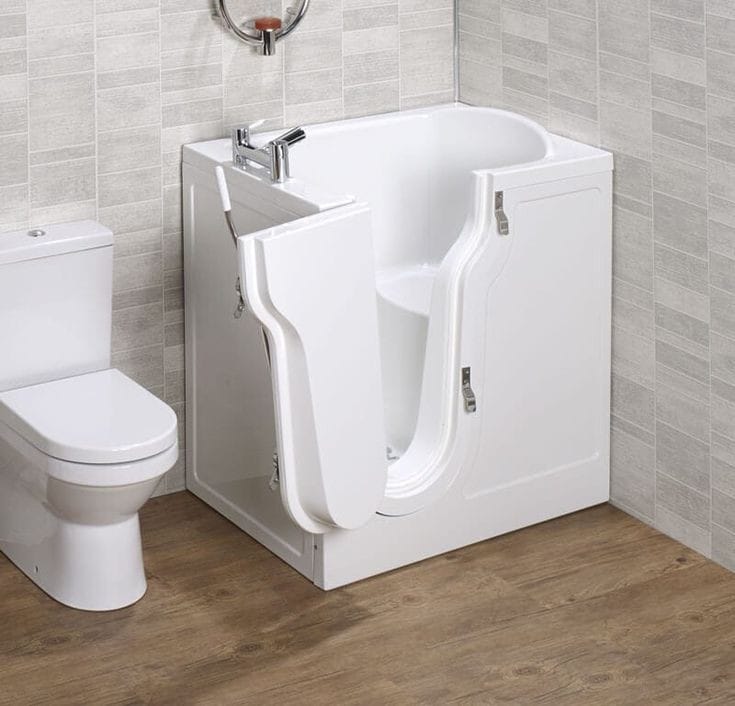

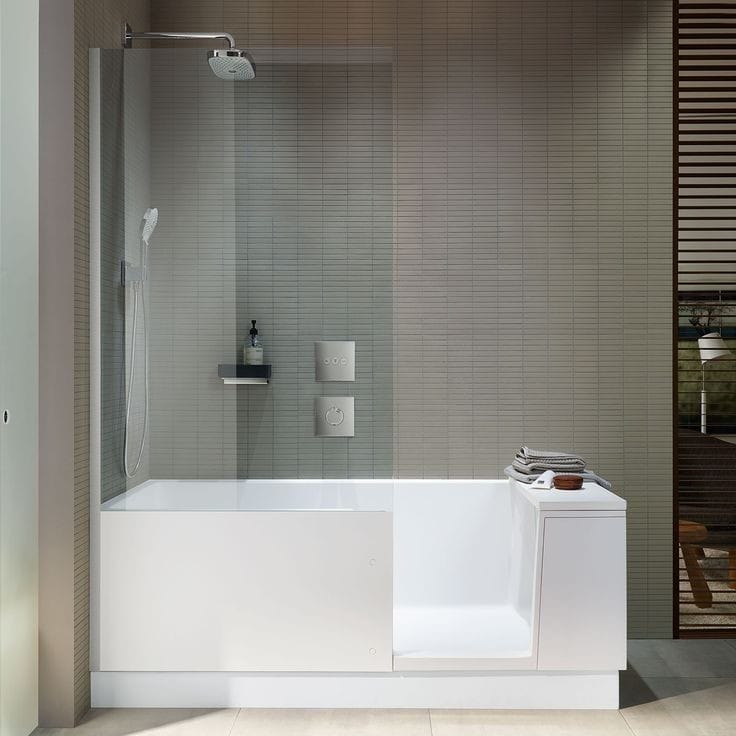

ВАННЫЕ

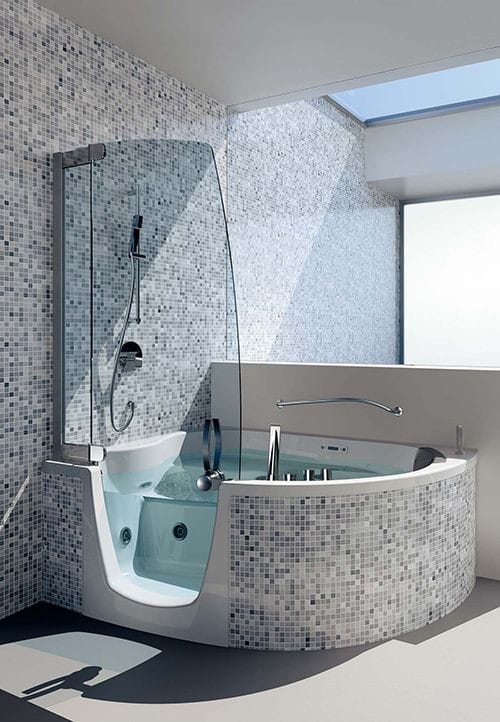

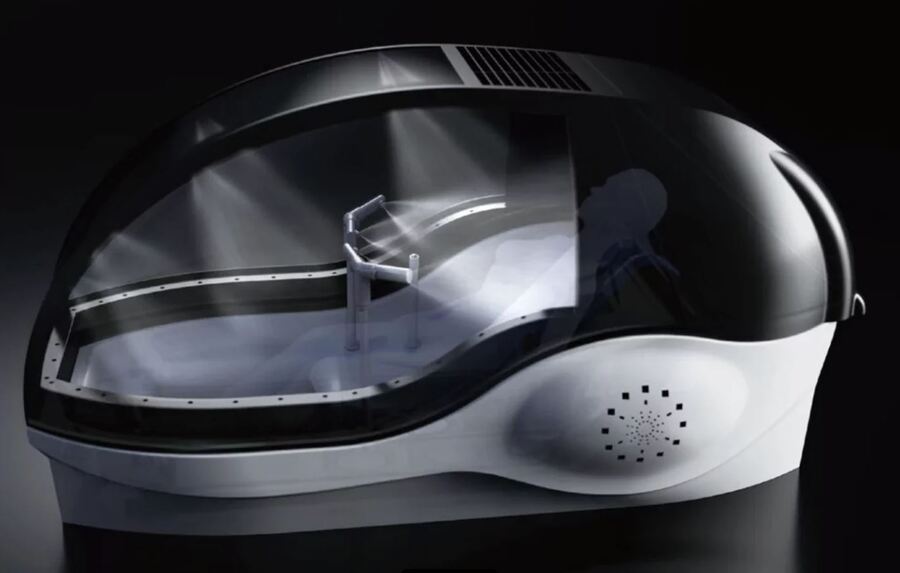

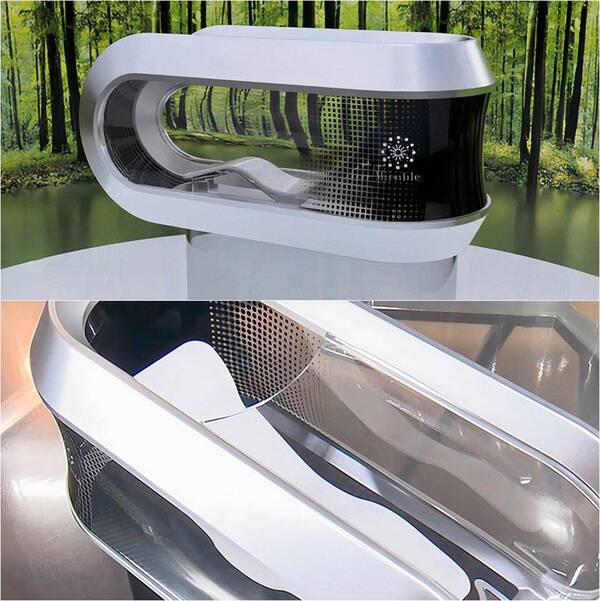

«СТИРАЛЬНАЯ» МАШИНА ДЛЯ ЛЮДЕЙ Mirai Human Washing Machine

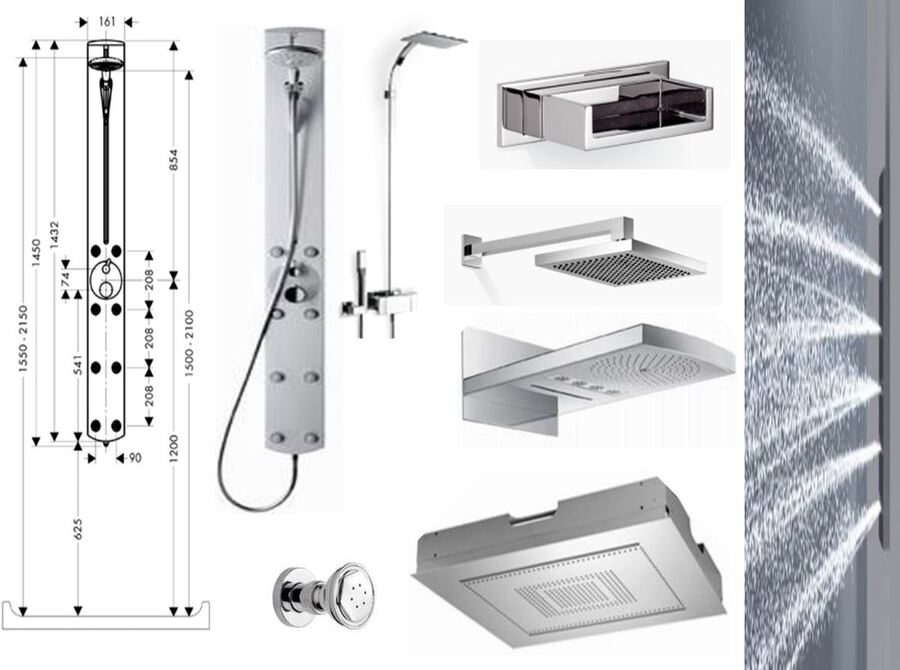

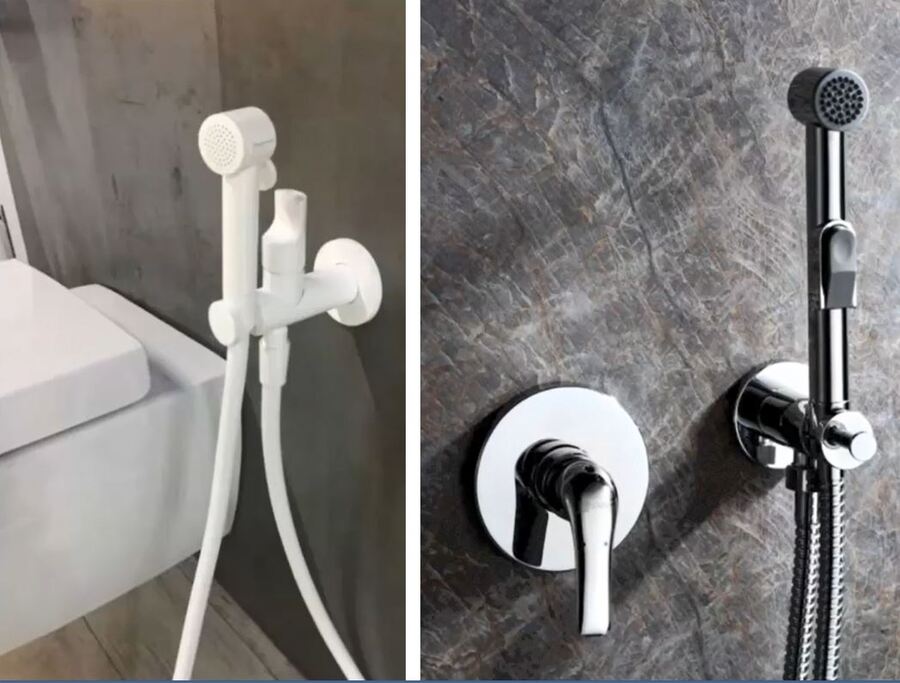

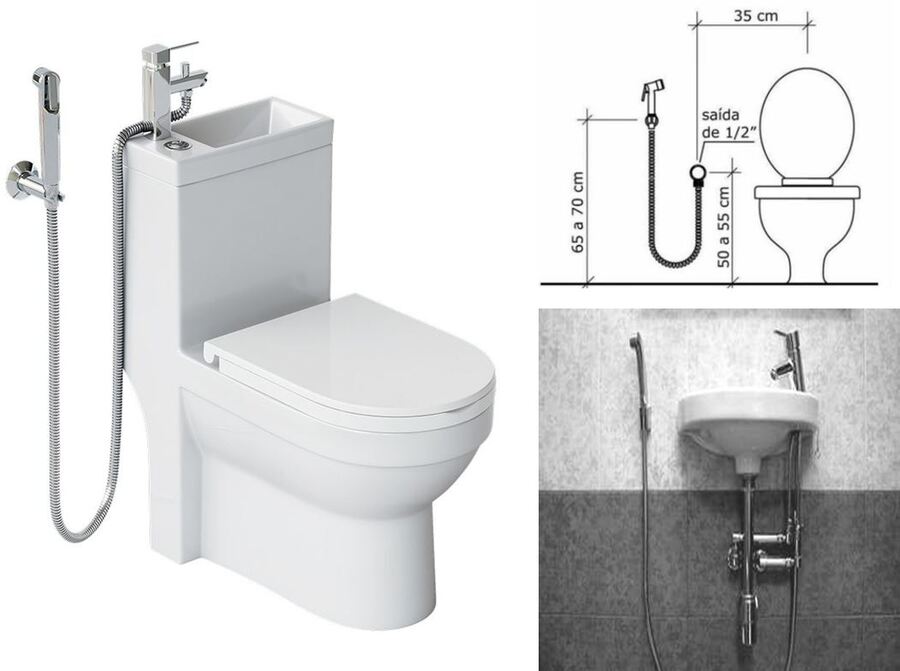

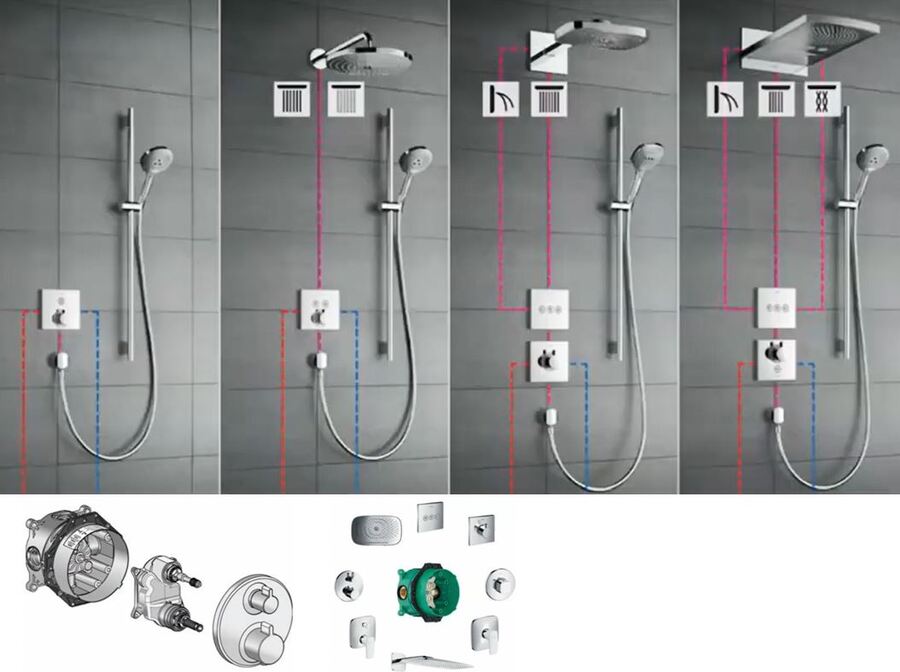

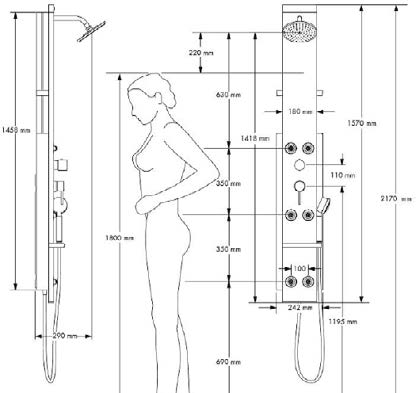

ДУШ, ГИГИЕНИЧЕСКИЙ ДУШ

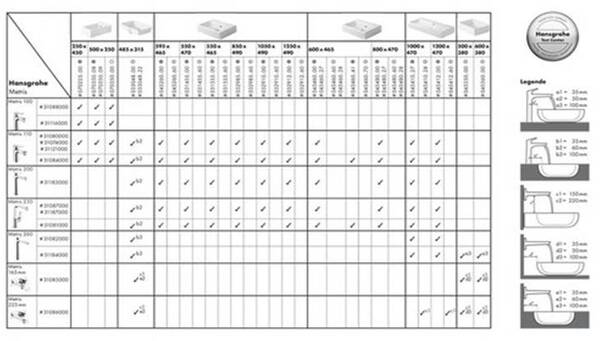

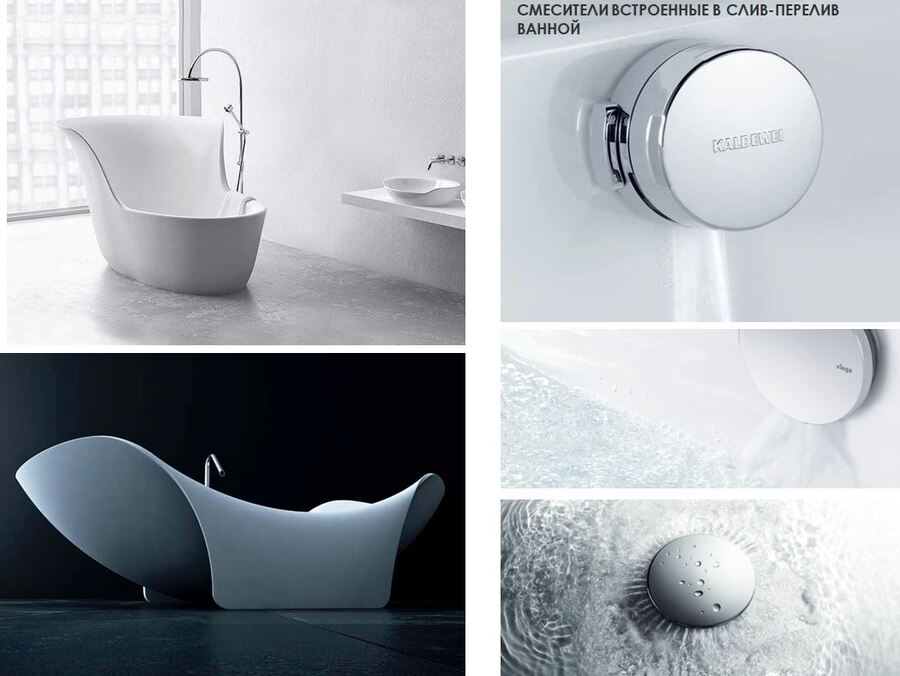

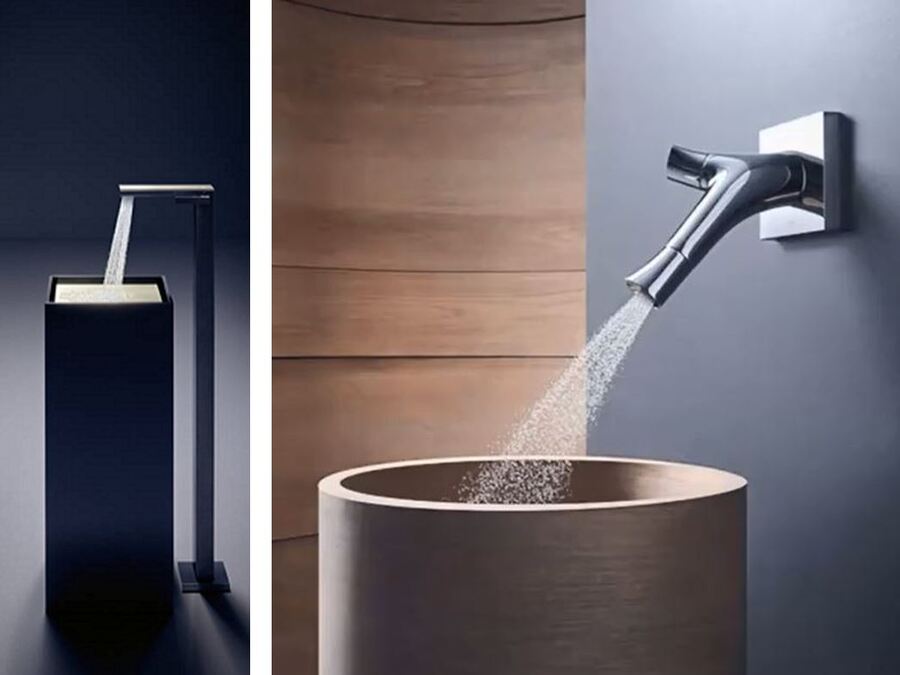

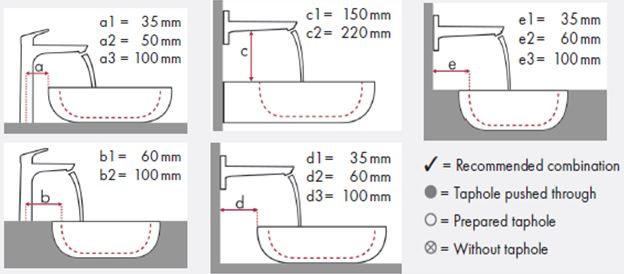

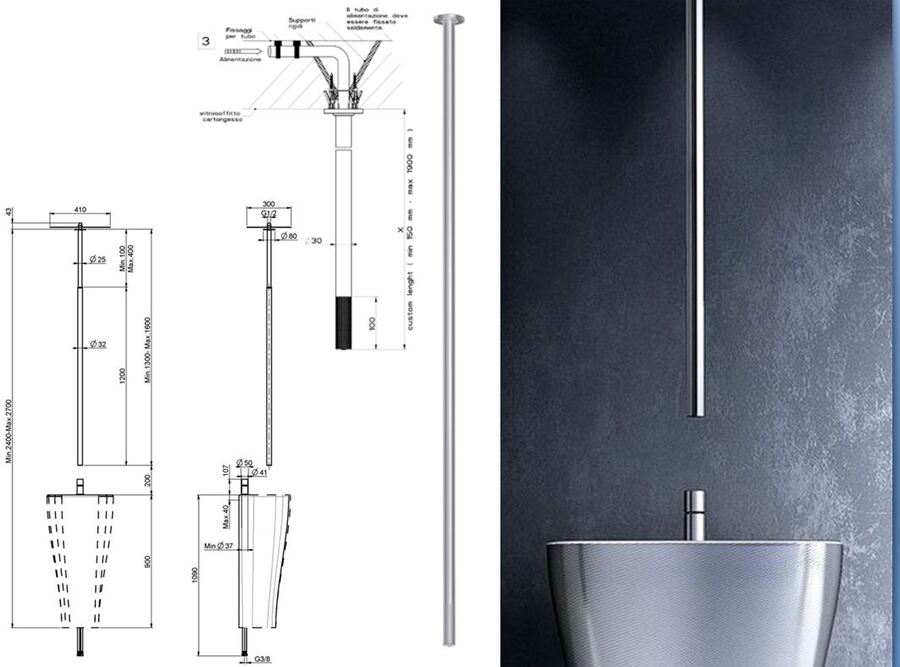

СМЕСИТЕЛИ

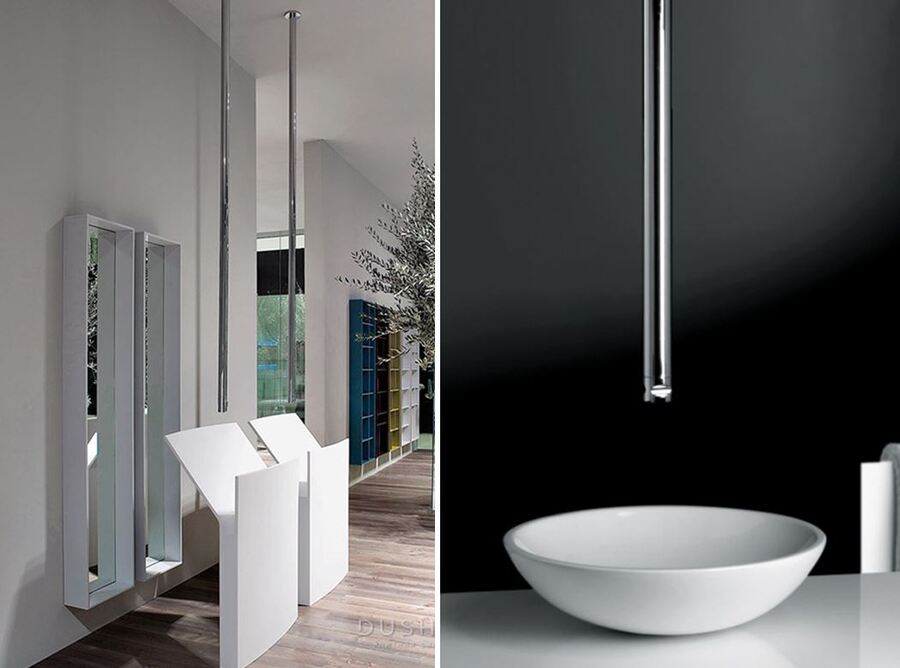

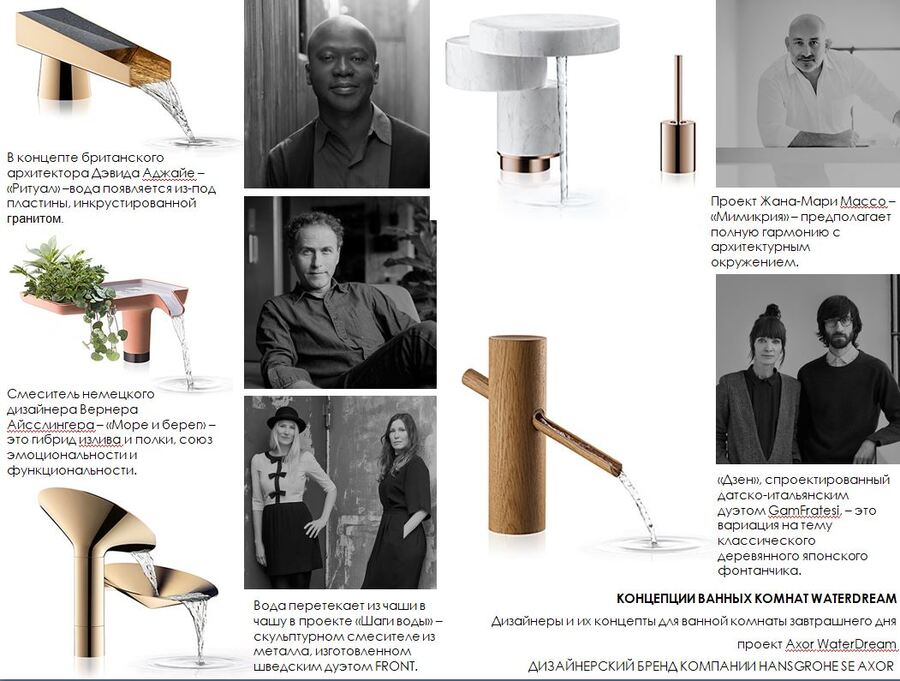

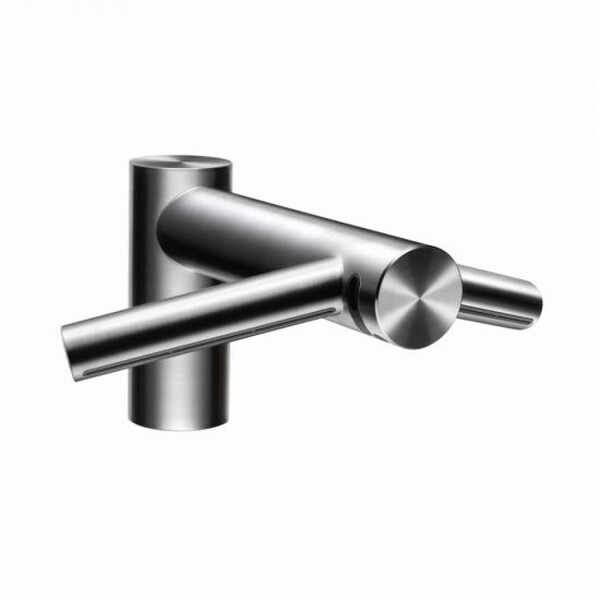

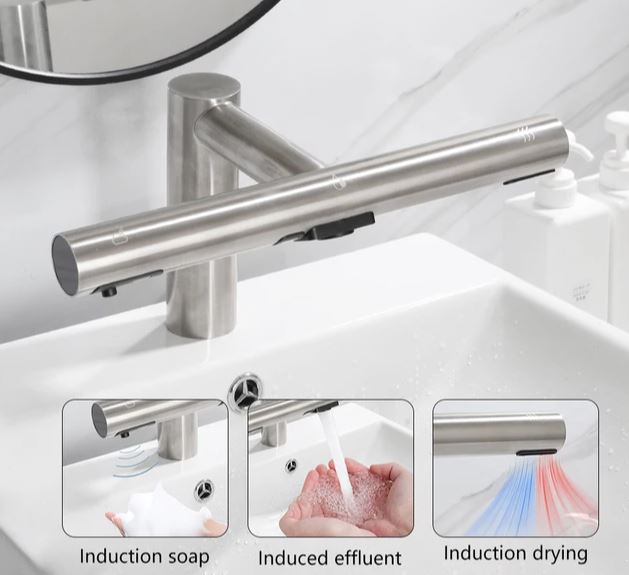

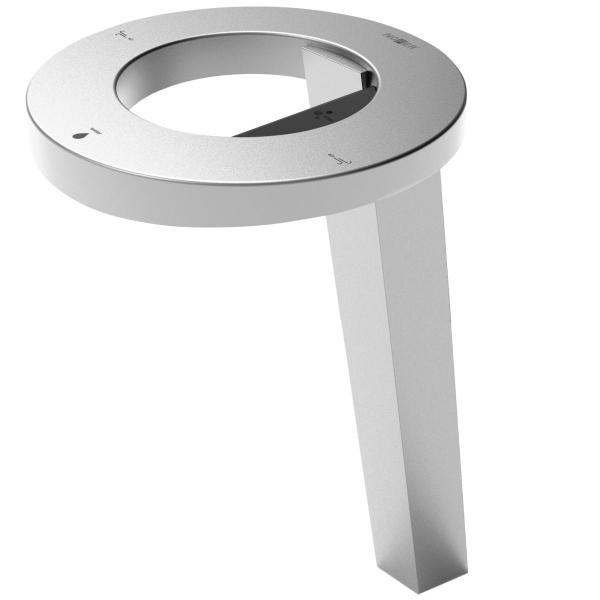

СМЕСИТЕЛЬ С ПОДАЧЕЙ МОЮЩЕГО СРЕДСТВА И ФУНКЦИЕЙ ФЕНА

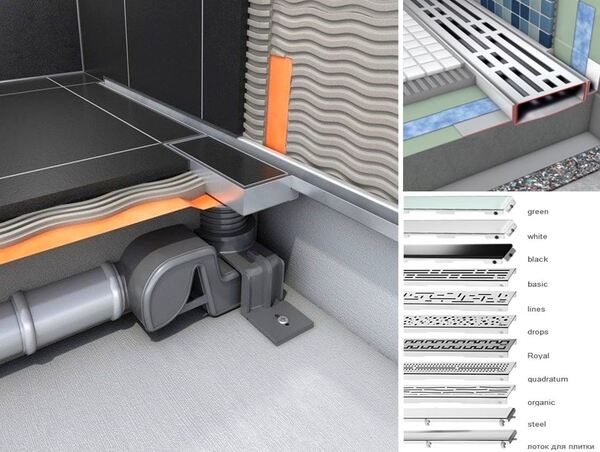

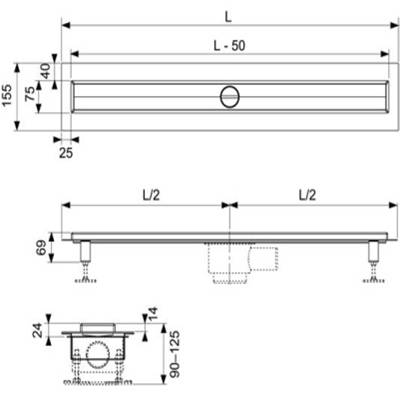

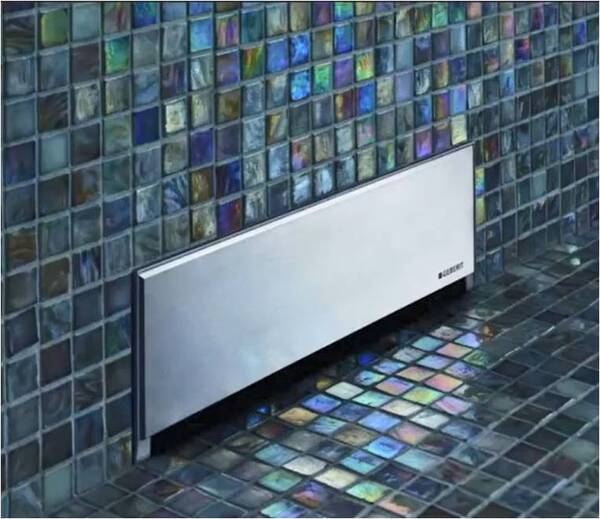

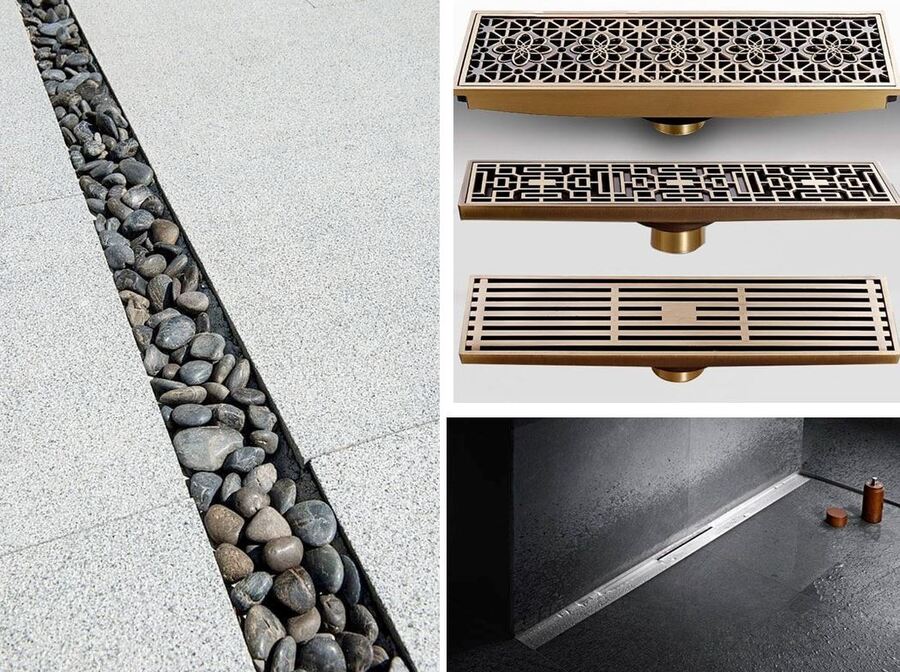

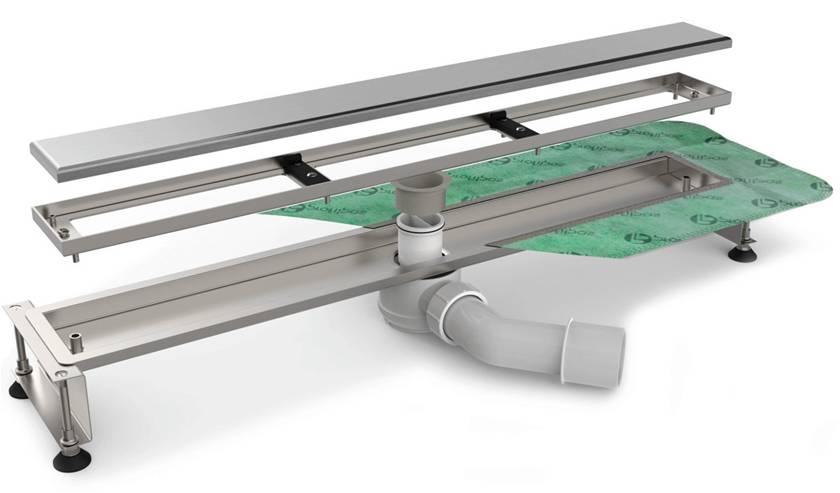

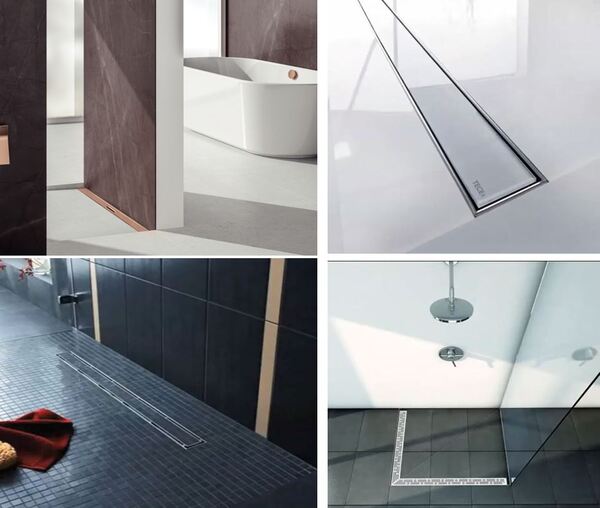

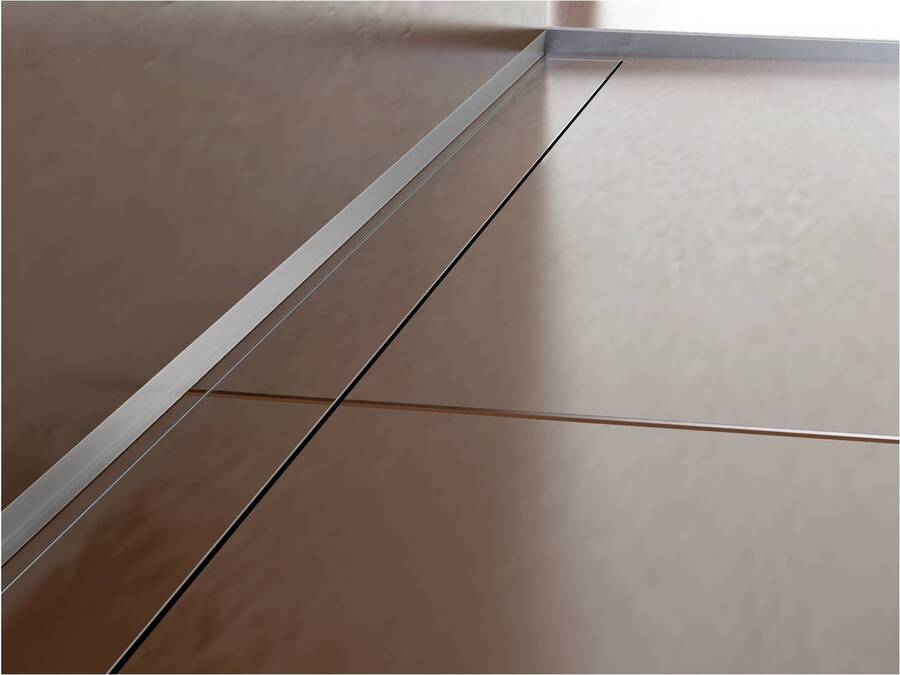

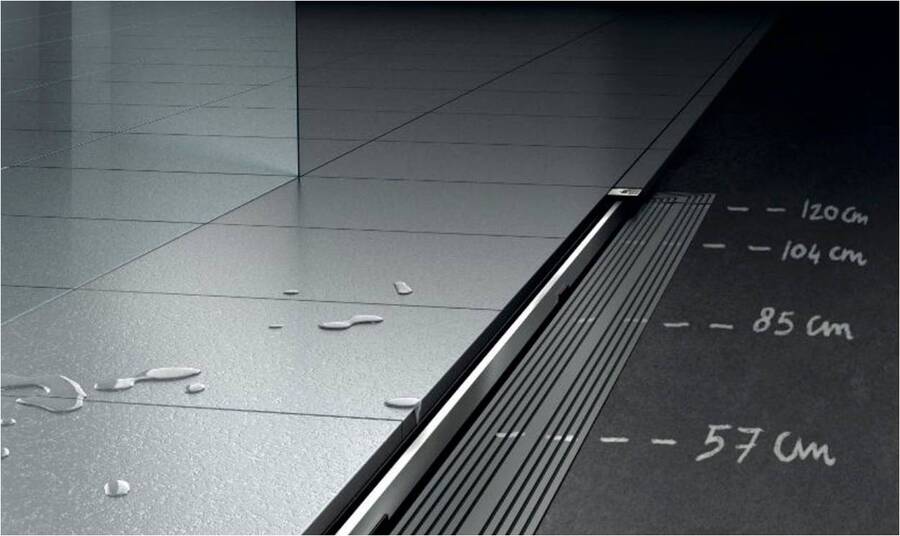

ТРАПЫ, ДУШЕВЫЕ ЛОТКИ

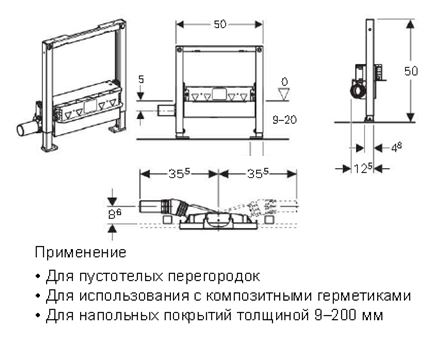

МОНТАЖНЫЙ ЭЛЕМЕНТ ДЛЯ ДУША, УСТАНАВЛИВАЕМЫЙ В СТЕНУ
