ЭРГОНОМИКА САНИТАРНОГО УЗЛА
Антропометрические данные проектирования санитарных узлов и определяют соответствие пространственных параметров возможностям и ограничениям человеческого тела.
При разработке санузлов учитываются следующие группы показателей:
Антропометрические данные
БАЗОВЫЕ ГАБАРИТЫ САН.ТЕХ ПРИБОРОВ
- Биде подвесное; 2) Биде напольное
МИНИМАЛЬНО КОМФОРТНЫЕ РАССТОЯНИЯ МЕЖДУ САН.ТЕХ ПРИБОРАМИ
Функциональные зоны при совмещенном размещении санитарно-технических приборов
ТИПОВЫЕ САН.ТЕХ КАБИНЫ ДЛЯ ЖИЛЫХ ЗДАНИЙ
устройство сан.узла в типовых сериях многоквартирных жилых домов
МОНТАЖНЫЕ СХЕМЫ САН.ТЕХНИЧЕСКИХ ПРИБОРОВ
унитазы, писсуары, биде

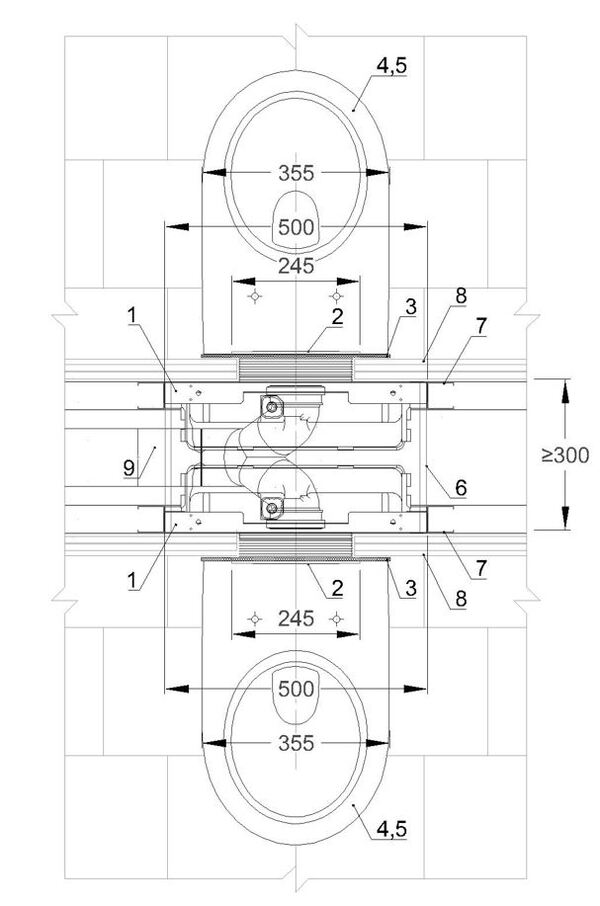

ИНСТАЛЯЦИИ: ОСНОВНЫЕ ТИПЫ, ГАБАРИТЫ, ПРАВИЛА МОНТАЖА.
раковины и умывальники
раковины и умывальники
ТИПЫ СМЕСИТЕЛЕЙ
Количество санитарно-технических приборов
Количество санитарно-технических приборов в общественных зданиях определяют в зависимости от типа здания.
- Спортивные залы, помещения для физкультурно-оздоровительных занятий и крытые катки с искусственным льдом Согласно Пособию к СНиП 2.08.02–89*, в санитарных узлах (с умывальниками в шлюзах) устанавливают следующее число санитарно-технических приборов: а) при раздевальнях для занимающихся: • женских: один унитаз на 30 мест для переодевания, но не менее одного; • мужских: один унитаз на 135 и один писсуар на 45 мест для переодевания, но не менее одного унитаза; б) для сотрудников, инструкторского и тренерского состава: • женских: один унитаз на 15 единовременно работающих женщин, но не менее одного; • мужских: один унитаз на 60 и один писсуар на 20 единовременно работающих мужчин, но не менее одного унитаза. При числе единовременно работающих мужчин и женщин менее 20 человек предусматривается общий санитарный узел на один унитаз; в) для зрителей: • женских: один унитаз на 40 человек; • мужских: один унитаз на 330 и один писсуар на 66 человек.
В каждом помещении санитарного узла должно быть, как правило, не более 40 приборов (унитазов, писсуаров). В женских санузлах ставят один умывальник на четыре унитаза, в мужских — один умывальник на восемь приборов (унитазов, писсуаров). Численное соотношение мужчин и женщин — занимающихся, сотрудников, инструкторского и тренерского состава — как правило, составляет 1:1. В санитарных узлах для зрителей расчетное число зрителей-мужчин обычно принимают исходя из 60%, а в залах, предназначенных для футбола, и катках, предназначенных для хоккея, — исходя из 70% от общего числа зрительских мест; расчетное число зрителей-женщин во всех случаях определяют исходя из 40% от общего числа зрительских мест. Иные соотношения могут быть взяты из задания на проектирование исходя из местных демографических особенностей.
- Предприятия розничной торговли Согласно п. 5.15 Пособия к СНиП 2.08.02–89*, при проектировании систем водоснабжения и водоотведения допускается не предусматривать внутренний водопровод и канализацию в проектах магазинов торговой площадью до 150 м² в случаях, когда они размещаются в неканализационных районах, и применять люфт-клозеты. В соответствии с МГСН 4.13–97, общественные туалеты для посетителей следует проектировать в магазинах классификационных групп: • IH, IVН (непродовольственные магазины с универсальным ассортиментом и специализированные — с полным) — из расчета один санитарно-технический прибор на 600 м² торговой площади, но не менее двух санитарно-технических приборов; • III (продовольственные магазины с универсальным ассортиментом) — из расчета один санитарно-технический прибор на 400 м² торговой площади, но не менее двух приборов. В магазинах других типов допускается проектировать общественные туалеты из расчета один санитарно-технический прибор на каждые 600 м² торговой площади в непродовольственных магазинах и на каждые 400 м² торговой площади в продовольственных магазинах, но не менее двух санитарно-технических приборов. Туалеты для посетителей в торговых центрах следует проектировать для всего комплекса магазинов из расчета их суммарной торговой площади. Допускается поэтажное размещение общественных туалетов. Установка санитарно-технических приборов в подземных и цокольных этажах магазинов должна выполняться согласно п. 17.27 СНиП 2.04.01–85* «Внутренний водопровод и канализация зданий».
В общественных туалетах должно быть предусмотрено: • не менее одной кабины с шириной не менее 1,65 м и глубиной не менее 1,8 м для инвалидов-колясочников; • не менее одной кабины с поручнями, расположенными по боковым сторонам, для инвалидов, использующих при передвижении костыли или другие приспособления; • не менее одного писсуара на высоте не более 0,4 м с вертикальными опорными поручнями с двух сторон — для инвалидов; • не менее одной раковины в умывальных на высоте не более 0,8 м от уровня пола на расстоянии от боковой стены не менее 0,2 м с опорными поручнями.
В помещениях для хранения уборочного инвентаря предусматривают раковины, трапы, а также краны холодной и горячей воды. Помещения для подготовки продовольственных товаров к продаже оборудуют раковинами и моечными ванными. В универмагах торговой площадью 8 500 м² и более, а также в продовольственных магазинах торговой площадью 1 000 м² и более предусматривают трапы и поливочные краны для мокрой уборки полов. В шлюзе при камере пищевых отходов устанавливают раковину и мойку для мытья бачков.
Удельные показатели площадей и количество санитарно-технических приборов в зданиях школ
В общедоступных предприятиях питания
— до 300 мест количество унитазов в уборных для посетителей принимается из расчета: 1 унитаз на каждые 60 мест, — свыше 300 Дополнительно 1 унитаз на каждые 100 мест.
В предприятиях менее 50 местдопускается проектировать две уборных (для мужчин и женщин).
В мужских уборных на каждый унитаз предусматривается 1 писсуар (в уборных пивных баров — 2 писсуара). В шлюзах уборных предусматривается 1 умывальник на каждые 4 унитаза, но не менее одного. В вестибюлях или в отдельных помещениях предусматривается для посетителей дополнительно по одному умывальнику на каждые 50 мест. В закусочных без вестибюлей умывальники допускается устанавливать в зале. В ресторанах и кафе с обслуживанием официантами в шлюзах уборных предусматривается дополнительная площадь не менее 4 м 2 для туалетной. В предприятиях общественного питания, располагаемых в зонах массового туризма, на автотрассах и в других местах со значительным одновременным потоком посетителей, рекомендуется удваивать количество санитарных приборов, а площадь вестибюля при этом увеличивать до 30% против установленной настоящими правилами
Открытая прокладка трубопроводов в сблокированных санузлах: 1 — стояки горячего и холодного водоснабжения и канализации; 2 — трубопроводы горячего и холодного водоснабжения и канализации; 3 — трубопроводы холодного водоснабжения и канализации
Планировочные решения санитарных узлов 1 — умывальник; 2 — унитаз; 3 — сантехнический трап (размеры даны в чистоте, см; толщины перегородок не учтены)
*Сантехнический трап — водоприемное устройство в полу (душевая, ванная), обеспечивающее отвод воды в канализацию с защитой от запахов.
Гостиницы
В гостиницах общие санузлы размещают на каждом этаже в отдельных помещениях с самостоятельными входами из общих коридоров. Количество санитарнотехнических приборов в номерах зависит от их категории:
• I — ванна или душ, унитаз и умывальник, устанавливаемые в объединенном санузле; • II — унитаз и умывальник, устанавливаемые в объединенном санузле; • III — умывальник.
В гостиницах, не имеющих санузлов в номерах, число санитарно-технических приборов определяют исходя из суммарного числа мест в номерах с учетом обслуживающего персонала: • в санузлах: — мужских: по одному унитазу и писсуару на 18 человек; — женских: один унитаз на 12 человек; • в ванных или душевых: одна ванна или одна душевая сетка на 30 человек.
