ПРЕДИСЛОВИЕ Каждый студент направления дизайна среды рано или поздно хочет нарисовать домик. И, поддавшись общей моде, он хочет нарисовать домик с плоской кровлей.
ЗАДАЧИ Нарисовать максимально правдоподобную кровлю без применения ИИ.
ПРОБЛЕМЫ Без понимания конструкций это, как правило, не получается. Или получается, но плохо.
БАЗА
Для формирования плоской кровли нам нужна горизонтальная плита. Конструктивно она мало чем отличается от междуэтажного перекрытия, но имеет своё индивидуальное название: плита покрытия или покрытие. Толщина плиты, обычно, совпадает с толщиной плиты перекрытия и принимается равной 160-220 мм. Если покрытие собирается из сборных плит — принимаем 220 мм. Если плита монолитная — берите 200 мм. Обычный студент рисует на разрезе две линии и считает свою миссию выполненной. Иногда добавляется слой какой-то кровельного материала, хотя для общего дизайна эта добавка в 4-6 мм ничего не меняет.
ВНЕЗАПНЫЕ ОТКРЫТИЯ
Открытие ПЕРВОЕ.
В РФ, да и в других странах, иногда бывает зима. И, для комфорта, нам нужно отгородиться от улицы слоем утеплителя. Обычно мы располагаем утеплитель снаружи несущих конструкций, т. е. укладываем на плиту слой минеральной ваты толщиной 200-250 мм. Т.е. толщина «пирога» становится уже 450 мм. (для варианта монолитного перекрытия в 200 мм и минваты в 250 мм.). В тех странах где нет зимы, а только лето и жара картина не меняется и там тоже нужен утеплитель. Но, уже, как спасение от жары и экономии энергоресурсов на кондиционировании. И только в благословенных местах типа южной Италии, Греции и Краснодарского края мы можем сделать толщину минваты меньше. Но оставим этот вариант для сладких фантазий.
Открытие ВТОРОЕ.

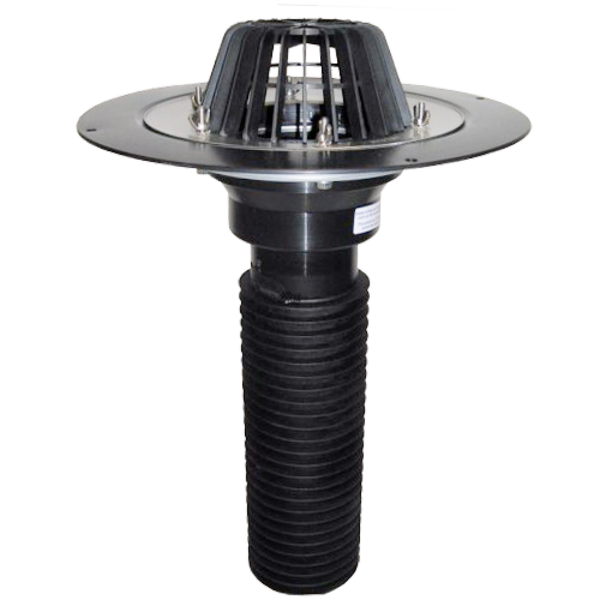

В РФ, да и в других странах, иногда бывает дождь. И мы должны как-то обеспечить стекание воды с кровли в специально предназначенное для этого место — в ливневую канализацию. Для этого кровлю оборудуем ливневыми воронками и водостоки. Водостоки могут быть наружными и внутренними. Наружные мы все видим, они висят вдоль фасада, выполняются из оцинкованной стали и являются любимой мишенью бития головой отмороженными личностями. Они плохо выглядят на старых фасадах, на современном здании они выглядят ужасно. Помимо этого они имеют свойство замерзать ночью после оттепели и генерируют огромные убийственные сосульки. Исходя из этого мы переходим на водостоки внутренние, т. е. расположенные внутри здания, в теплой зоне. Они не замерзают, всегда транспортируют воду в канализацию и, естественно, недоступны для вандалов. Ну и лаконично-красивенько. Так что вариантов почти нет. Один водосток может пропускать через себя воду с кровли площадью до 300 кв. м., в зависимости от влажности климата и диаметра трубы. Правильнее ориентироваться на 200-250 кв. м. На домик с площадью кровли 600 кв. м. нужно 2-3 воронки. В руководстве по расчету водостоков написано «не менее одной», но я бы действовал из логики «не менее двух», ибо всегда в трубе может умереть дикая ворона и тогда ваша кровля будет подвержена затоплению. Точный расчет этой системы приводится в руководящих документах, но это уже отдельная история.
Теперь неожиданные последствия: для того, чтобы водичка затекла в воронку ей нужно обеспечить наклон кровли. Конечно вода и так рано или поздно большей частью достигнет воронки и высохнет, но чем быстрее она уйдет, тем меньше будет страдать ваш кровельный материал. А чем он будет меньше страдать от влажности, тем дольше он прослужит. По-этому уклон на кровле — это хорошо. И, даже, необходимо. Угол уклона можно сделать совсем маленьким, но он должен быть. Минимальный уклон плоской кровли, в зависимости от материала кровли, должен составлять 1,5–2%. Это означает, что на каждый метр горизонтальной поверхности требуется перепад высот 1,5–2 см. Обычно он формируется стяжкой по плите или толщиной утеплителя. И вот тут нам надо откорректировать толщину утеплителя, т. к. если путь воды до воронки будет 10 метров, то в каком-то месте нам нужно нарастить минваты еще на 200 мм. (2 см х 10 м). Т.е. в каких-то местах толщина нашего пирога из плиты+минвата может оказаться равной 650 мм (200+450). Кстати, некоторые производители выпускают готовые плиты для уклонообразования. Это удобно.
Открытие ТРЕТЬЕ.

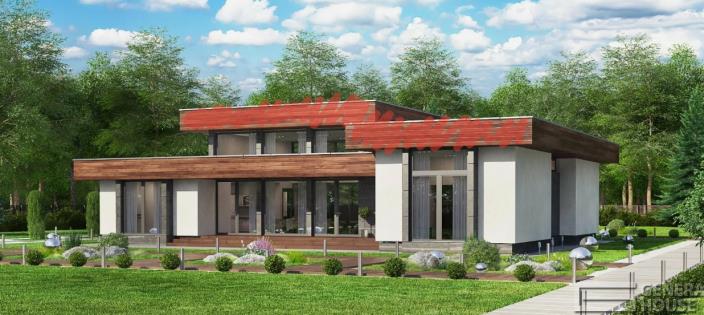

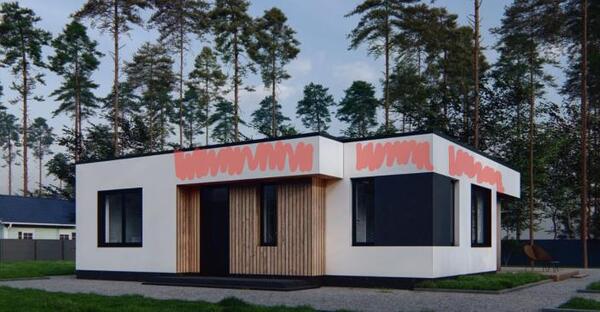

Рассмотрим край плоской кровли. Мы уже осознали то, что с улицы мы можем увидеть торец плиты и слой утеплителя общей толщиной до 650 мм. Чтобы птицы и ежи не растащили минвату на гнезда — нам нужно её чем-то закрыть. И самое простое — сделать бортик на плите. Следующая логичная мысль: чтобы вода неорганизованно не стекала с края кровли — надо бортик поднять еще выше, выше кровельного материала. Далее следует понять, что чтобы хорошо приклеить материал кровли на этот вертикальный бортик и гарантировать отсутствие протечек нам нужно около 400 мм. И…. тыдым…. — на фасаде мы имеет «лоб» высотой около 1 метра, а то и больше. Именно это решение мы видим практически на всех проектах и зданиях как наиболее надежное и простое. Начинающий архитектор, стараясь получить необычный облик, совершает ошибку не делая эту вертикальную плоскость. Часто не задумываясь о том, почему у всех она есть и почему другие, до него, не применили такого красивого решения.
СЛОЖНОСТИ
ПЕРВАЯ СЛОЖНОСТЬ

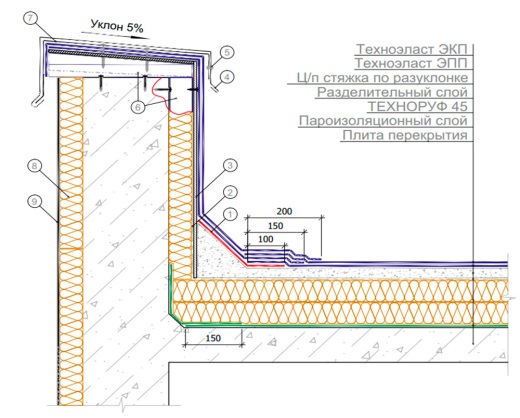

Парапет соединен с плитой покрытия. Чтобы гарантировано не падал — часто делаем его монолитным одновременно с покрытием. В этом месте нас подстерегает опасность промерзания этого парапета и получения холодного и мокрого угла в углу потолка. Чтобы избежать этого — надо утеплить парапет, т. е. обернуть его утеплителем.
ВТОРАЯ СЛОЖНОСТЬ

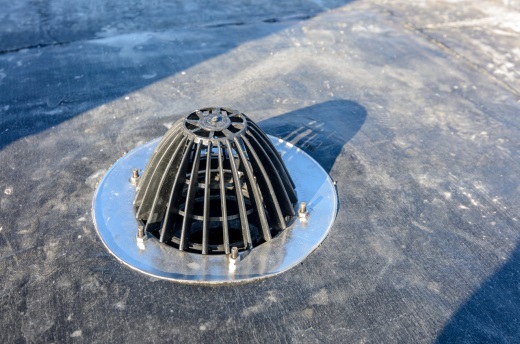

На кровле часто появляется мусор. Есть модели воронок, оборудованных защитной сеткой. Сетка спасает трубу от забивания листьями и от тех самых умирающих ворон. Также хорошим тоном является установка моделей с электроподогревом, эта воронка не замерзнет в сложное время.
ТРЕТЬЯ СЛОЖНОСТЬ
Внутренний водосток шумит. Во время дождя там шумит вода. Зимой там шумит и воет ветер. Во время гнездования там слышны радостные крики птиц. Вывод: трубу, для звукоизоляции и утепления, защищаем слоем теплоизоляции и не ставим в стенах спален и детских комнат. Идеальный вариант — санузел, кладовки и прочее.
ПРИЯТНЫЕ МЕЛОЧИ

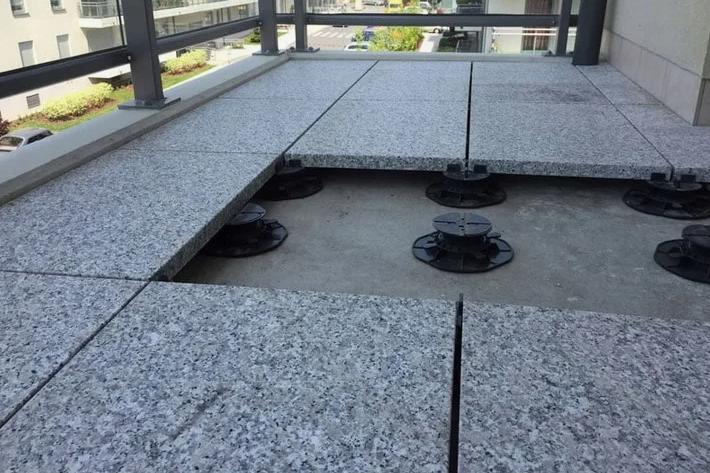

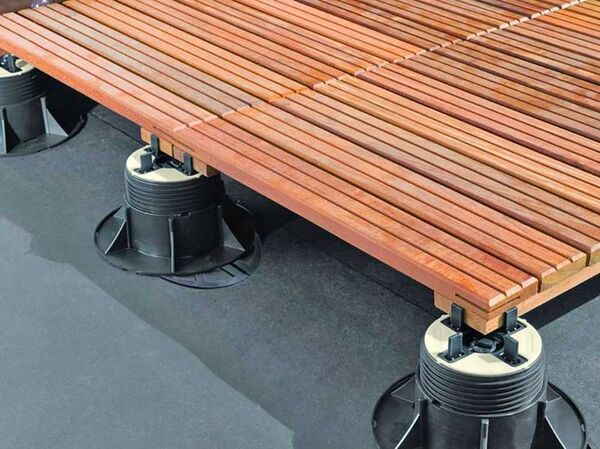

На плоской кровле можно устроить прогулочную зону. Для этого сверху нужно установить настил, который защитит кровельный материал от повреждений при танцах, плясках и прочих пьянках. Настил, например, можно сделать из деревянной доски. Доски ставим с зазором, чтобы вода не задерживалась на настиле, а через щели попадала на кровлю и уходила в воронки. Для того, чтобы сделать ровную плоскость на наклонной кровле, есть специальные регулируемые опоры, на которые можно установить деревянные покрытия или керамогранитные плиты
