() Введение
/Актуальность
Человечество прошло длинный путь эволюции. С развитием человека происходило и развитие того знания (информации), которым он обладал. С каждым годом люди накапливали все больше и больше опыта, который стремились передать другим. Так появилась наскальная живопись, которая впоследствии эволюционировала в письменность. В XX веке начался переход к цифровой эпохе, когда объем информации стал расти особенно быстро. Человеку становится все сложнее искать нужные сведения, появляется большое количество недостоверной и неверно трактуемой информации, что влияет на его картину мира и профессиональную деятельность. Информационный центр призван помочь в решении этой проблемы. Он может функционировать одновременно как онлайн-платформа, с помощью которой можно, не выходя из дома, найти необходимую и проверенную информацию в сети, и как физическое пространство, где посетители работают с материальными носителями, создают новый контент и выстраивают новые связи между людьми. Главная задача центра — формирование качественного человеческого капитала./Цель
Целью проекта является создание концепции информационного центра на базе имеющегося участка Малой мельницы Шмидта в г. Саратов/Задачи
— Проведение предпроектного анализа — Создание концепции функционального зонирования внутри территории — Создание генплана развития территории Малой мельницы Шмидта с учетом охранного статуса, сносимых и возводимых зданий, озеленения, автомобильной инфраструктуры, а также визуального анализа, видовых точек и точек притяжения — Создание концепции вертикального и горизонтального зонирования главного здания информационного центра — Создание планировочных решений, отвечающих требованиям основных функций центра() Градостроительный анализ
Здание Малой мельницы Шмидта и прилегающая к нему территория находятся в Октябрьском районе города Саратова по адресу: ул. Чернышевского, 90к1.

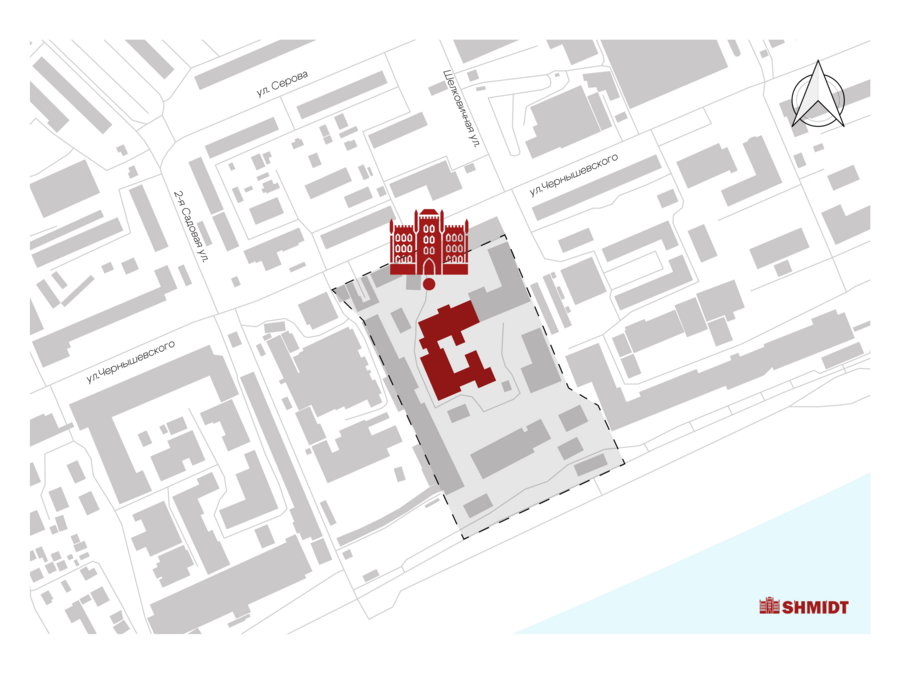

Местоположение участка
Малая мельница Шмидта имеет богатую историю, связанную со многими важными процессами в Саратове и в стране в целом.
Несмотря на свое название, Малая мельница Шмидта была построена вовсе не семейством Шмидтов, а купцом И. И. Зейфертом в 1865 году, который также был потомком немецких переселенцев Саратовской губернии.
В 1883 году его предприятие не смогло конкурировать с Шмидтами и было продано им. В 1900 году мельница была масштабно перестроена и модернизирована.
Смена власти не могла пройти бесследно для предпринимателей из Саратова. Их империя начала рушиться еще в годы Первой мировой войны, когда в Российской империи бушевали антинемецкие настроения, а конечной точкой мукомольных королей Саратова стал 1918 год: мельница была национализирована и впоследствии стала мукомольным заводом № 2.
Технические характеристики мельницы в конце 19 века
За годы существования СССР территория мельницы достраивалась и модернизировалась под растущие требования промышленности. На территории были построены автомобильные весы, элеватор, дополнительные склады. К мельнице подвели железнодорожную ветку, которая обслуживала также близлежащие промышленные зоны вдоль Волги.
На основе предпроектного анализа было выявлено, что территория Малой мельницы Шмидта хорошо подходит для создания информационного центра по следующим параметрам:
Пешеходные потоки (чел/час)
- Участок находится на одной из неперегруженных, но оживленных транспортных артерий города. Здесь проходят большие пешеходные и автомобильные потоки, при этом не создаются перегруженные участки, за исключением периодов пиковой нагрузки.
Автомобильный трафик (авт/час)
- Вблизи участка находится большое количество парковочных мест. Так как Саратов занимает 3-е место по соотношению количества автомобилей на душу населения, это является важным аспектом в городском планировании.
Расположение парковочных зон
- Основной общественный транспорт в Саратове — автобусы, маршрутные такси и троллейбусы. В радиусе 500 метров от Малой мельницы Шмидта расположен крупный по меркам Саратова транспортно-пересадочный узел (ТПУ), состоящий из трех остановок. Максимальное количество транспорта, проходящее через одну остановку, составляет 928 единиц.
Схема общественного транспорта в радиусе 500 метров
- Здание Малой мельницы Шмидта удачно расположено относительно объектов информационной системы города, что улучшает физическую связь между ними.

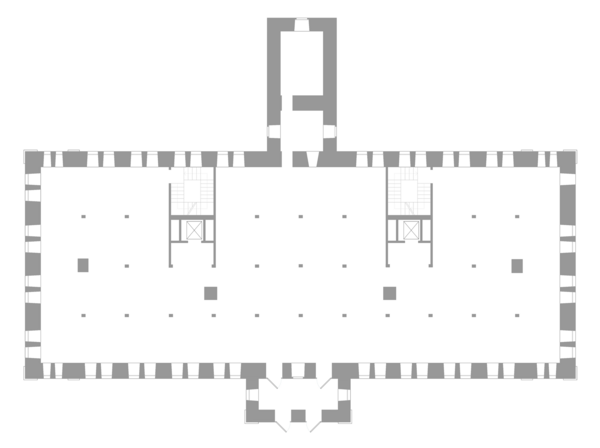

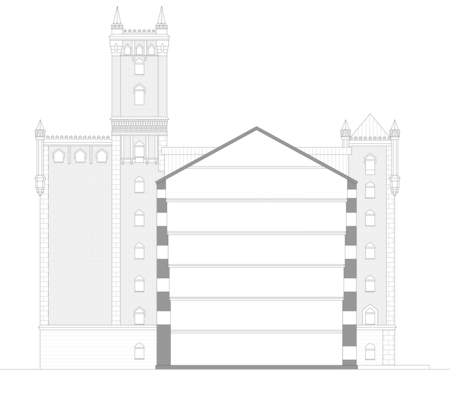

Существующий разрез и план этажа
Фотофиксация
() Реновация территории Малой мельницы Шмидта
Существующее положение
/ В наши дни территория Малой мельницы Шмидта представляет собой застройку разнородными промышленными зданиями, большая часть которых не имеет исторического и культурного значения, а также находится в весьма плачевном состоянии.
Предлагается за счет сноса большей части промышленных зданий советской застройки освободить территорию и восстановить композицию исторической части, приблизив ее к первоначальной планировке.
Сносимые здания
Сохраняемые здания требуют реставрации фасадов. Также необходимо возвести следующие объекты для полноценного функционирования информационного центра:
Схема возводимых и перестраиваемых зданий
1. Реконструкция элеватора в гостиницу.
Включает объединение объемов здания, а также устройство переходов между ними. Делится на жилой блок и административный блок с входной группой. Расчетное количество номеров — 100–150. Площадь здания — 6000 м².2. Возводимое здание тематического общепита.
Расчетное количество посадочных мест — 50–80. Площадь здания — 200 м².3. Переход между главным зданием и котельной.
Выполняется по габаритам существующего перехода. Предназначен для связи главного здания с хранилищем. В нем осуществляется контроль доступа к хранилищу, а также транспортировка физических носителей информации в обе стороны. Площадь — 70 м².4. Реконструкция здания складов готовой промышленности в творческий кластер и офисные пространства для сотрудников информационного центра.
Здание является историческим, но охранного статуса не имеет. Кровля здания не сохранилась до наших дней. В части творческого кластера предлагается сделать остеклённую кровлю для размещения на последнем этаже пространства с качественным солнечным освещением; инсоляция позволяет это реализовать. Творческий кластер предназначен для поддержки и взаимодействия с представителями творческой интеллигенции. Его расчетная вместимость — 120–180 человек. Вторую половину здания занимает офисное пространство отдела обработки информации. Расчетная вместимость — 170–220 человек. Площадь — 3800 м².5. Возводимое здание серверной и офисных пространств отдела создания информации.
Здание делится на равные части. Серверная приподнята над землей для защиты оборудования от наводнений. Площадь серверной — 3800 м². Вторую половину здания занимает отдел создания информации. Расчетная вместимость — 200–260 человек.Функциональное зонирование зданий комплекса
Информационный центр не является одиночным зданием — это связанная система из комплекса строений. В ее состав после перестройки территории должны войти:
1. Главное здание
Является основным общественным пространством, которое удовлетворяет большую часть запросов посетителей — как для профессионального использования, так и для личных целей. Площадь — 5400 м².2. Хранилище
В первую очередь это техническое помещение, предназначенное для хранения неэлектронных источников и недоступное для широкой публики. Возможно посещение по специальному разрешению. Хранилище в первую очередь отвечает запросам посетителей с профессиональным интересом. Площадь — 980 м².3. Офисные пространства для сотрудников информационного центра.
Предназначены для работы с информацией: ее сбора, фильтрации, создания и распространения. Делятся на два отдела: отдел создания информации (занимается вопросами сбора и создания) и отдел обработки (фильтрация, фактчекинг и распространение). Общая площадь офисных пространств — 3700 м².4. Серверная.
Значительная часть информации в настоящее время хранится в электронных источниках. Для их хранения, а также для обеспечения стабильной работы всех компьютерных систем центру необходимо собственное серверное пространство. Площадь — 1900 м².5. Гостиница.
В информационном центре планируется проведение различных тематических мероприятий (лекций, конференций и т. д.). Чтобы минимизировать путь гостя до места проведения, на территории центра создается гостиница в здании элеватора. Она также станет привлекательным местом для проживания туристов и гостей Саратова. Яркими примерами реконструкции элеватора в жилое здание служат проект жилого комплекса Silo (бюро COBE) в Копенгагене и общежитие Grünerløkka studenthus (бюро HRTB) в Осло.6. Пространство для детей.
На основе проведенного анализа было выявлено, что библиотеки нового поколения в значительной степени ориентированы на разные возрастные группы, в том числе и на детей. Пространство является одновременно местом, где проводятся дополнительные занятия для школьников и дошкольников, и местом, где ребенок может с пользой провести время в ожидании родителей, которые являются посетителями центра. Площадь — 160 м².7. Общепит.
Посещение информационного центра может быть длительным, поэтому наличие пунктов питания является неотъемлемой частью комплекса. Кроме того, они могут служить удобной площадкой для деловых встреч, поскольку центр нацелен не только на работу с информацией, но и на создание новых человеческих связей и формирование качественного человеческого капитала. Общая площадь помещений общепита — 380 м².8. Творческий кластер.
Предназначен для поддержки и развития искусства. Включает в себя пространства для представителей творческих профессий: художников, писателей и поэтов.Схема благоустройства
Благоустройство территории Малой мельницы Шмидта представляет собой использование площадей, освободившихся после сноса промышленных зданий, под городское озеленение с созданием тематических садов, скверов, точек притяжения и маршрутов внутри комплекса.
Схема автомобильной инфраструктуры
Высокий уровень автомобилизации Саратова предъявляет особые требования к организации прилегающих территорий общественных зданий. На территорию организован отдельный заезд, чтобы минимизировать заторы и сужение улицы Чернышевского из-за припаркованных автомобилей. Здесь предусмотрена зона высадки пассажиров, после которой можно быстро выехать с территории комплекса либо оставить личный автомобиль на парковке. Большое количество парковочных мест поблизости не требует создания крупного паркинга у Малой мельницы Шмидта. Вместимость парковки составляет 50 обычных и 5 специализированных мест для инвалидов.
Схема высот комплекса
Схема осей участка и видовых точек на архитектурную доминанту
Главное здание Малой мельницы Шмидта является значимой архитектурной доминантой района, поэтому обзор на него был открыт после сноса части промышленных зданий. В то же время здание просматривается не со всех сторон, а в некоторых зонах закрывается другими постройками, что создает эффект визуального появления и исчезновения при движении по набережной и улице Чернышевского. За счет этого усиливается выразительность и самобытность здания в городской среде Саратова.
Генеральный план
() Реновация главного здания Малой мельницы Шмидта
Разрез главного здания Малой мельницы Шмидта
Главное здание информационного центра является общественным пространством, нацеленным на удовлетворение основных запросов посетителей, как для профессиональной деятельности, так и для личного пользования.
Вертикальное зонирование здания построено от наиболее базовых рассчитанных на широкую публику функций (на первых этажах) к более узким функциям (верхние этажи), предназначенных для людей, которые приходят для решения конкретной задачи.
Вертикальное зонирование здания
1 этаж является входной группой в главное здание информационного центра и включает в себя первоочередные функции для посетителя.
Зонирование 1 этажа
Планировочное решение 1 этажа
2 этаж является логическим продолжением 1 этажа. Предназначен для мероприятий широкой аудитории и выполняет наиболее базовые запросы посетителя.
Зонирование 2 этажа
Планировочное решение 2 этажа
3 этаж направлен на получение и создание информации. Функционал отвечает требованиям ненаучных запросов посетителя.
Зонирование 3 этажа
Планировочное решение 3 этажа
4 этаж продолжает функционал обслуживания базовых запросов посетителей на получение и распространение информации в личных целях, но также может удовлетворять профессиональные запросы.
Зонирование 4 этажа
Планировочное решение 4 этажа
5 этаж предназначен для работы с профессиональными запросами посетителей. Почти всю площадь этажа занимает технико-специальная библиотека с разделами из разных сфер.
Зонирование 5 этажа
Планировочное решение 5 этажа
6 этаж закрывает запросы посетителей на визуальную информацию в видео- и киноиндустрии, а также в театральном искусстве.
Зонирование 6 этажа
Планировочное решение 6 этажа
